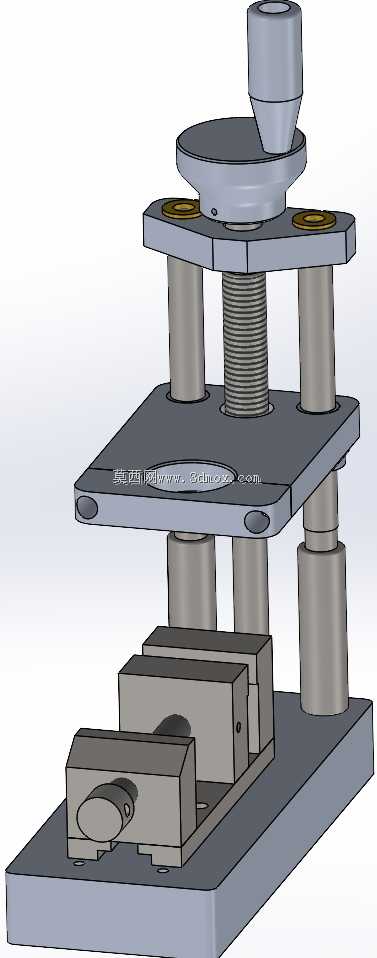

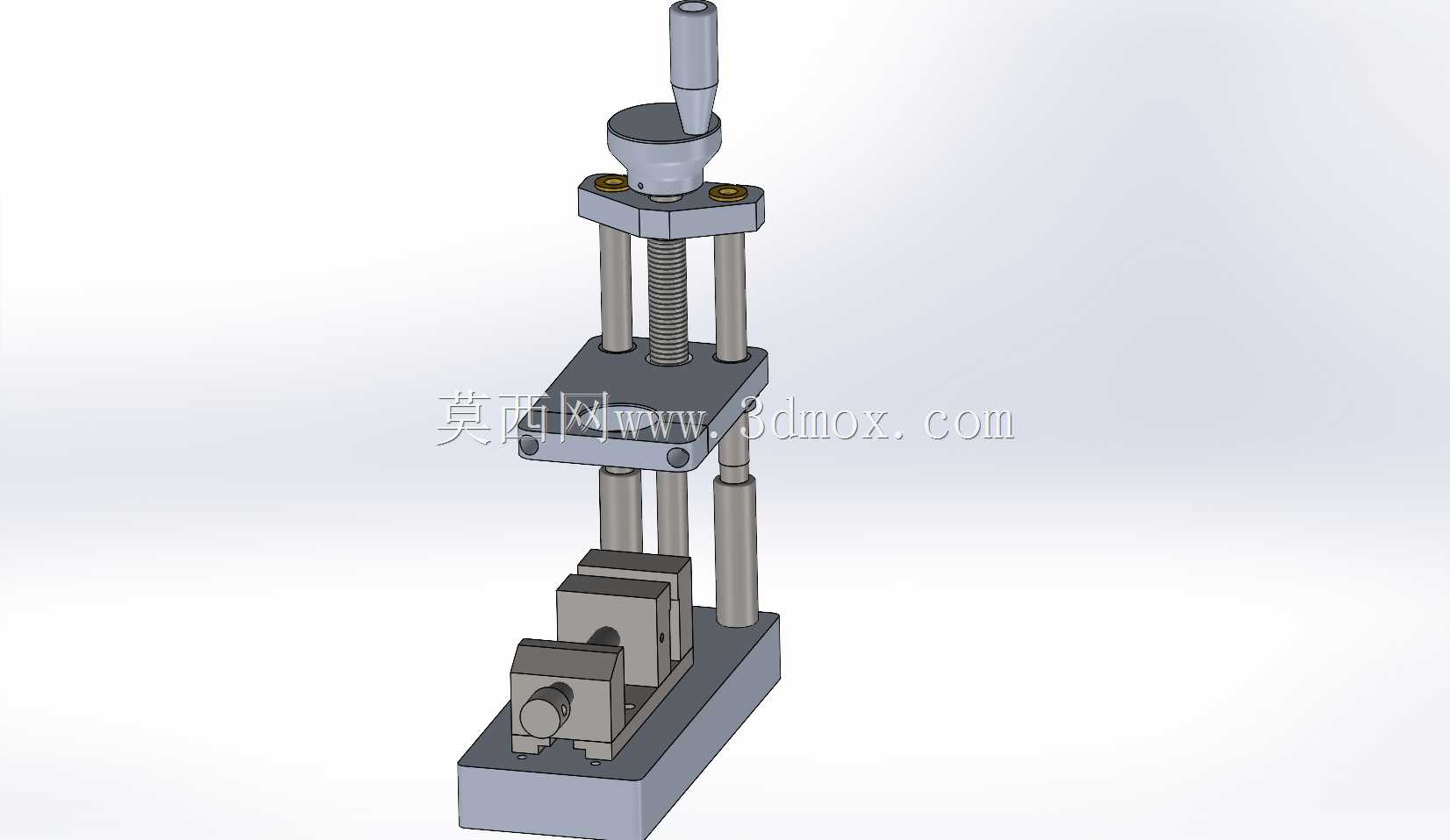

带虎钳的钻削加工工装夹具结构

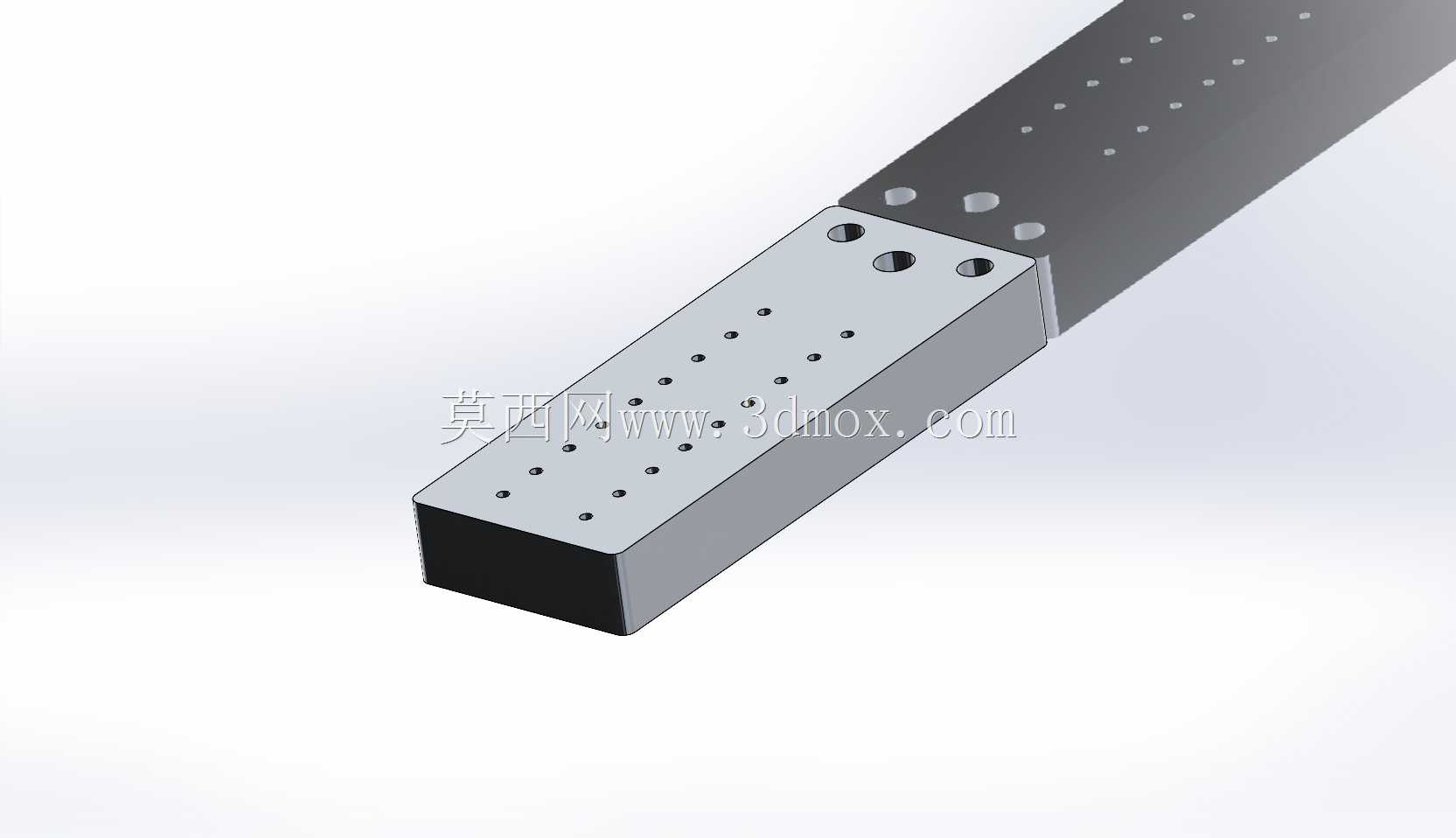

　　这款钻削配套工装的核心设计逻辑，是解决小型长条类工件批量钻孔时的定位偏移、装夹效率低的问题，在普通钻床、台式钻床的工位上适配性极强，不需要额外改造设备安装接口，就能直接固定在机床工作台的T型槽位上。从结构细节来看，主体采用长条形基座设计，基座上的定位孔阵列经过等距公差校核，孔位间距严格匹配常见小型五金件、长条型材的钻孔工位需求，装夹端的虎钳结构采用直推式锁紧设计，锁紧行程覆盖0到120毫米的工件夹持宽度，钳口平面的平面度控制在0.02毫米以内，避免装夹时工件出现翘曲，导致钻孔垂直度超差。实际车间应用场景里，这类工装常用来处理小型铝型材条、塑料导轨条、薄钢板长条件的批量钻孔工序，相比传统手持划线钻孔的方式，

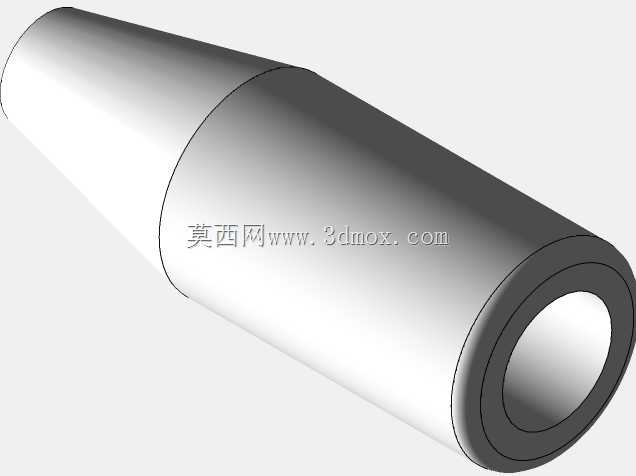

　　依靠基座上的预制定位孔做钻套导向，能把钻孔的位置度公差控制在0.05毫米范围内，同时省去每一件工件单独划线找正的时间，单工位的加工效率能提升60%以上。设计过程中特意将基座的底面做了全平面精磨处理，安装时只需要靠工作台的定位靠块拉表找正一次，后续批量加工不需要重复校准，基座侧面预留的锁紧槽能适配不同规格的T型螺栓，不管是CA系列普通车床配套的钻孔工位，还是台式钻床的小型工作台，都能完成固定安装。虎钳的锁紧螺杆采用细牙螺纹设计，锁紧时的进给量更平缓，不会因为夹紧力过大导致薄壁工件出现变形，钳口位置预留的更换槽，可以根据加工工件的外形更换软钳口、V型钳口，适配圆形棒料、异形截面工件的装夹需求。基座上的排屑槽顺着钻孔工位的排布方向设计，

　　钻削产生的铁屑会顺着槽道滑到工装外侧，不会堆积在定位孔里影响钻套的安装精度，日常清理只需要用毛刷顺着槽道清扫即可，不需要拆解工装。从安装边界来看，工装整体长度控制在450毫米，宽度120毫米，总高度85毫米，不会占用钻床过多的工作台空间，工作台Z轴方向的行程预留足够，装夹工件后钻头的下行行程不会和工装本体产生干涉，针对不同的钻孔直径需求，基座上的定位孔可以更换对应内径的快换钻套，不需要重新加工基座本体，就能覆盖1毫米到12毫米直径的钻孔加工需求。
