CA6140车床板条式工具安装支架

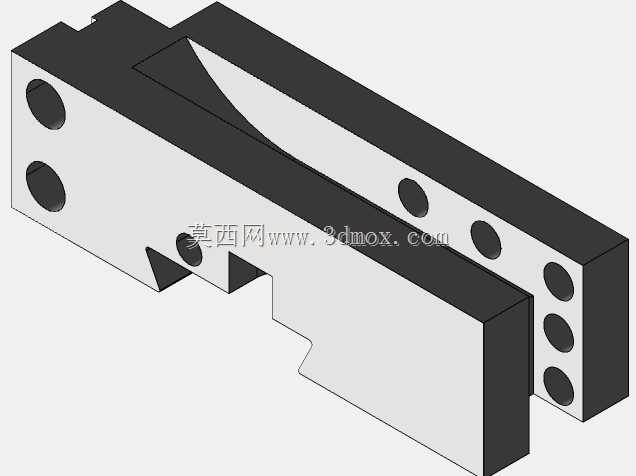

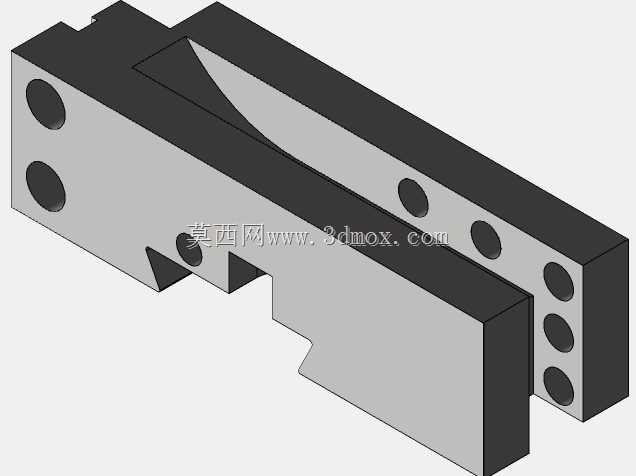

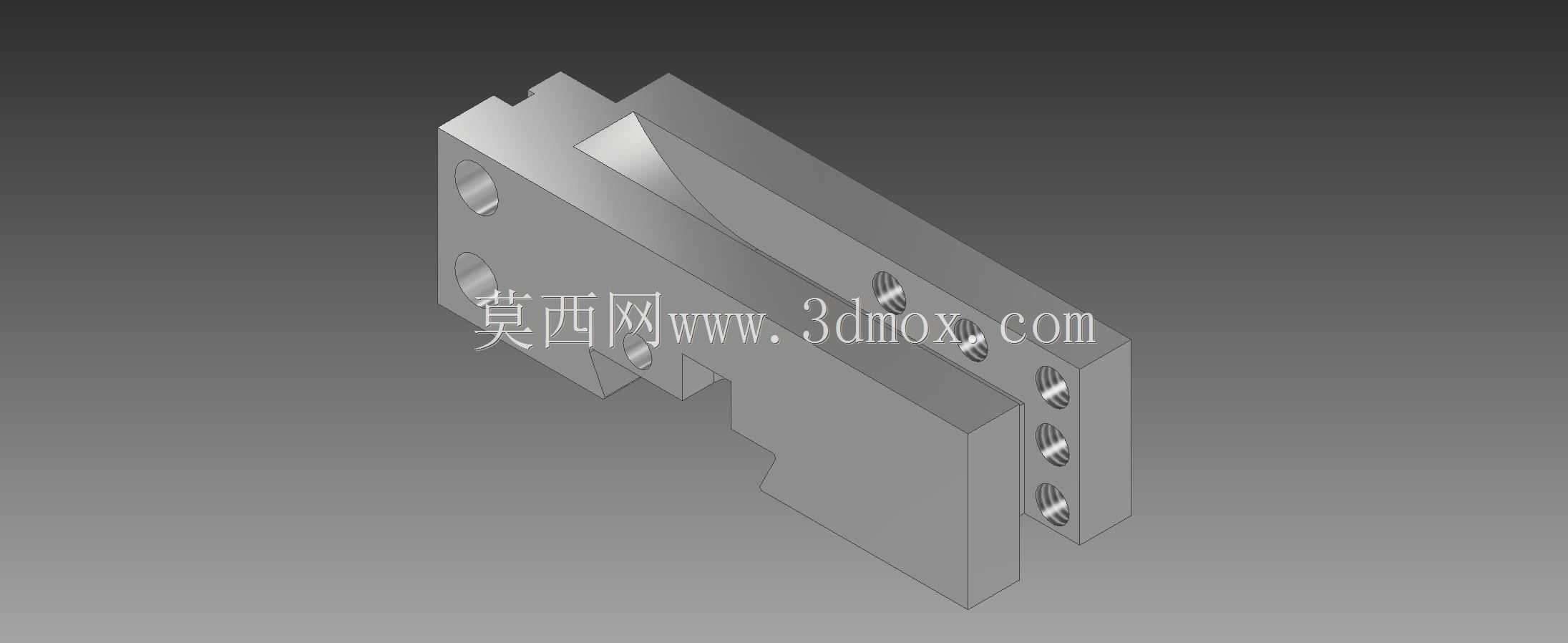

　　这款板条式工具支架是CA6140普通车床刀架系统的配套安装构件，主要承担车床加工过程中各类切削刀具、辅助工具的定位与夹持功能，在轴类、盘类零件的外圆车削、端面车削、切槽切断等常规加工工序中，为刀具提供稳定的安装基准，抵消切削过程中产生的径向与轴向切削力，避免刀具颤振影响加工面的粗糙度与尺寸精度。从结构设计来看，构件整体采用长条式板状基体，一侧设置有与车床刀架安装位匹配的定位凸台与通孔，可直接通过内六角螺栓紧固在刀架的对应安装槽内，安装时无需额外改制刀架基体，适配CA6140车床原厂刀架的安装边界，安装后突出刀架本体的长度控制在合理范围内，避免加工过程中与卡盘、尾座顶尖发生运动干涉。基体上沿长度方向排布的多组螺纹安装孔，

　　可同时装夹多把不同用途的车刀，配合刀架的转位功能可实现多工序加工的快速换刀，减少人工换刀的辅助时间，适配中小批量零件的加工生产需求。支架的侧面设置有定位靠面，刀具安装时可直接将刀杆侧面贴紧靠面后锁紧螺栓，无需反复打表校正刀具的安装垂直度，降低操作人员的装刀难度。构件的壁厚经过受力校核，在满足轻量化要求的同时，可承受硬质合金刀具进行钢件粗车时的最大切削载荷，不会出现受力变形导致的刀具让刀问题。安装孔的位置精度按照IT7级公差设计，可保证不同工位刀具的刀尖高度一致性，换刀后无需重新调整刀尖与主轴中心的等高，进一步压缩加工准备周期。在实际车间应用场景中，这类支架除了装夹标准车刀外，也可通过加装过渡垫块装夹镗刀、螺纹刀等特殊刀具，

　　拓展普通车床的加工范围，适配维修车间、小型机加工企业的多品种零件加工需求。设计过程中充分考虑了车床加工的切削工况，基体边角均做了倒角处理，避免安装调整过程中划伤操作人员，同时预留了排屑间隙，加工产生的带状切屑不会卡在支架与刀架的连接缝隙中，日常清理维护十分便捷。
