CA6140车床用T型槽接头结构设计

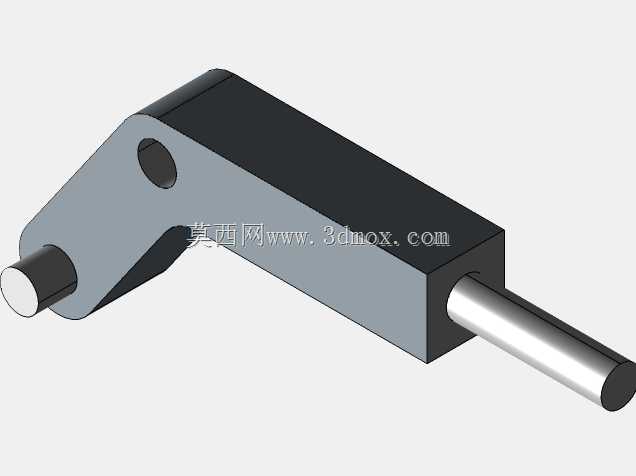

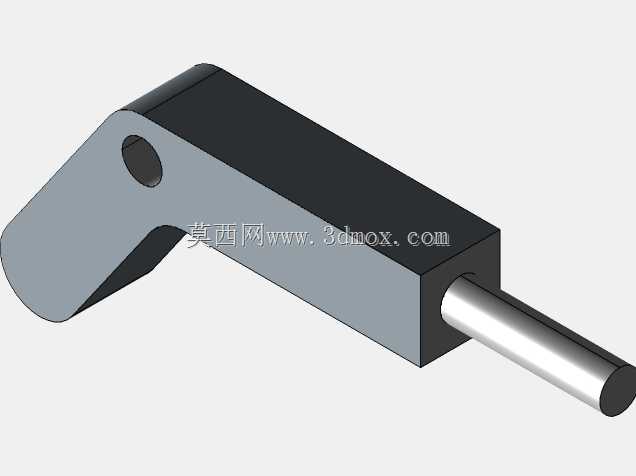

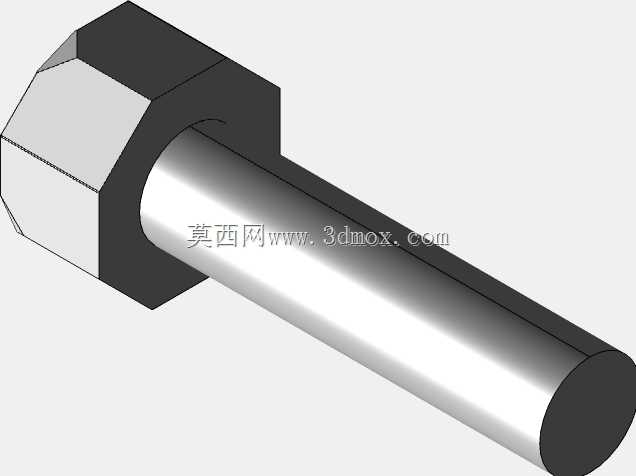

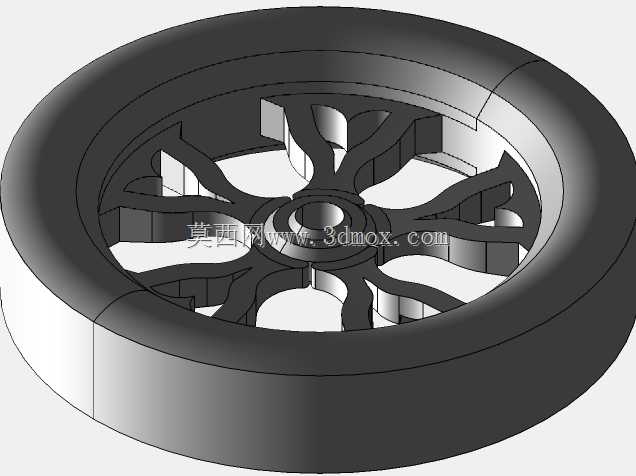

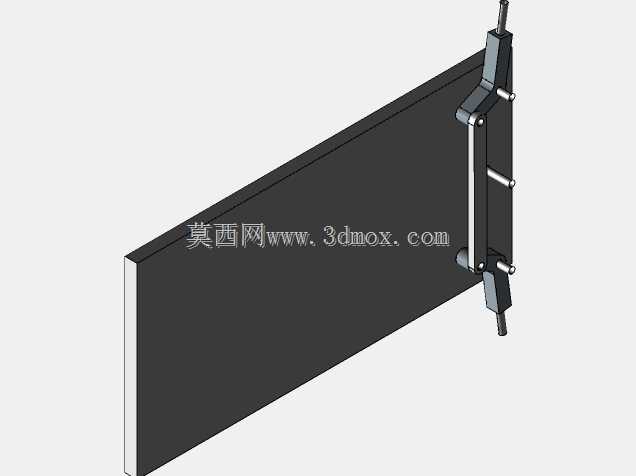

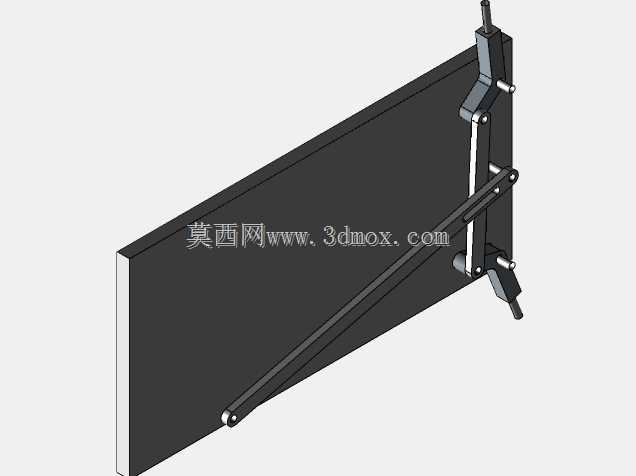

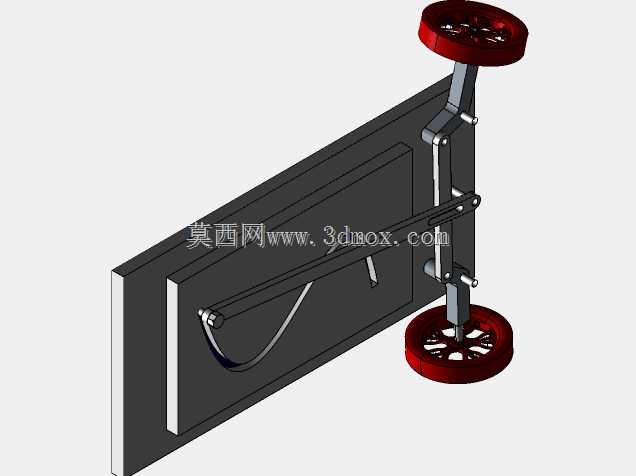

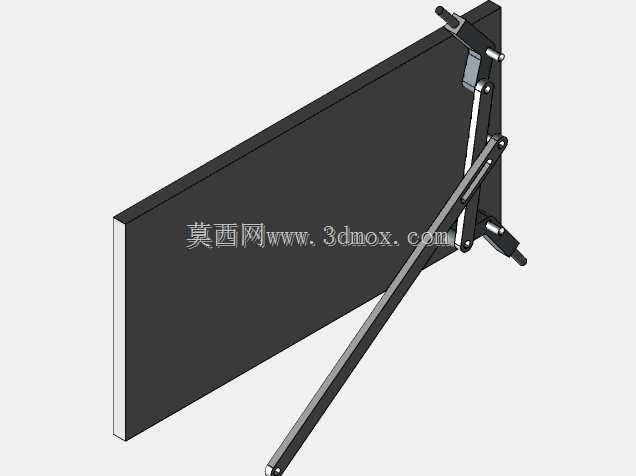

　　在普通车床的工装装夹、附件拓展作业场景中，T型槽接头是实现机床工作台T型槽与各类工装夹具、定位组件快速连接的核心过渡零件，这类接头的适配精度直接决定了工装装夹的刚性与重复定位精度，是车床加工辅助系统里不起眼但容错率极低的基础零件。本次设计的T型槽接头针对CA6140型卧式车床的工作台T型槽参数做了匹配优化，整体采用弯折式杠杆结构布局，主体分为槽内卡合段、铰接定位段与外接杆段三个功能部分，其中槽内卡合段的截面尺寸严格匹配CA6140工作台T型槽的上部窄槽与下部宽槽的公差带，安装时可直接从T型槽端部滑入，无需额外拆动工作台原有防护结构，滑入到位后通过铰接段的销轴孔可快速连接压紧杠杆或定位拨杆，外接杆段则用于连接外部的限位挡块、

　　行程触发组件或者辅助支撑件。从设计思路上看，该接头没有采用传统T型螺栓的直杆式结构，而是做了120度左右的弯折角，这个角度是经过多次装夹模拟确定的：当接头卡入T型槽后，弯折结构可以让外接杆段的轴线与工作台面形成固定倾角，既避免了外接组件与车床溜板的运动轨迹发生干涉，又能让装夹时的压紧力形成垂直于槽壁的分力，抵消工装受切削力时产生的窜动趋势。在安装边界的把控上，接头的槽内卡合段长度控制在85mm，这个长度既保证了卡合时与T型槽侧壁的接触面积足够分散压紧应力，避免长期使用后槽壁出现压痕变形，又不会因为长度过大导致在T型槽内调整位置时出现卡滞；铰接段的销轴孔采用H7公差加工，可适配直径12mm的标准圆柱销，与配套的压紧杠杆装配后，

　　铰接处的径向间隙控制在0.02mm以内，避免装夹压紧时出现旷量；外接杆段的直径为16mm，伸出主体的长度为60mm，杆端做了倒角处理，方便外部配套的滑套、锁紧螺母快速装配，杆身的圆柱度公差控制在0.015mm，保证外接组件滑动时的顺畅度。实际使用场景中，这类T型槽接头可配合车床的跟刀架、中心架做辅助定位，也可用于批量加工时的工件轴向定位挡块安装，还能作为小型工装的快速压紧连接件，相比传统的T型螺栓组合，这种一体化弯折接头减少了装配时的零件数量，在频繁更换工装的小批量加工场景下，能将工装调整时间缩短40%左右，同时一体化结构的刚性比螺栓铰接组合更高，在承受断续切削的冲击力时，接头处的形变更小，

　　能有效避免因工装移位导致的工件尺寸超差问题。设计时还特意将主体的两个安装基准面做了磨削处理，卡入T型槽后，主体的上表面与工作台面的平行度控制在0.03mm以内，保证外接组件的安装基准与机床基准统一，不需要额外做找正调整。
