立式多杆回转支撑工装台架结构设计

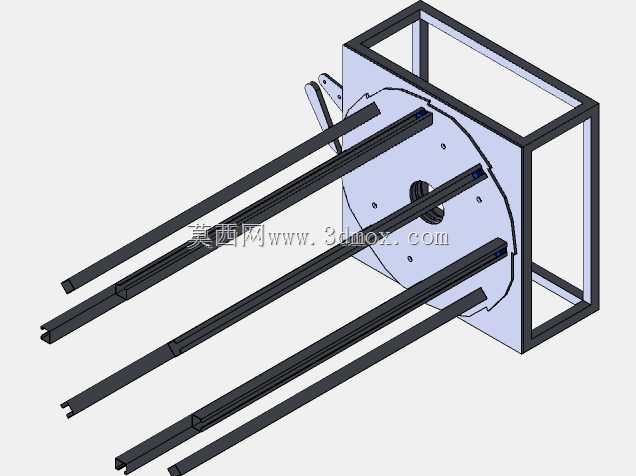

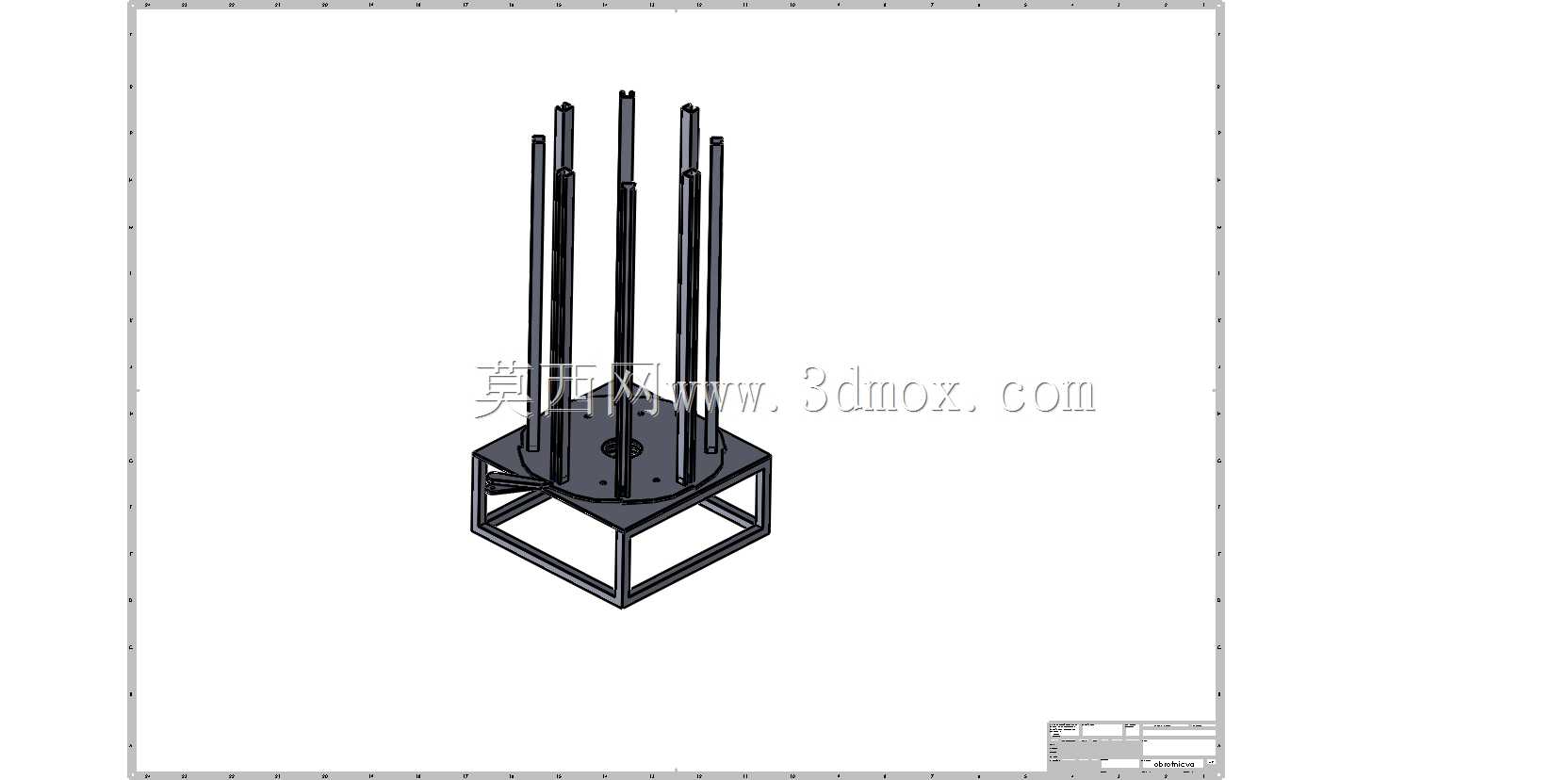

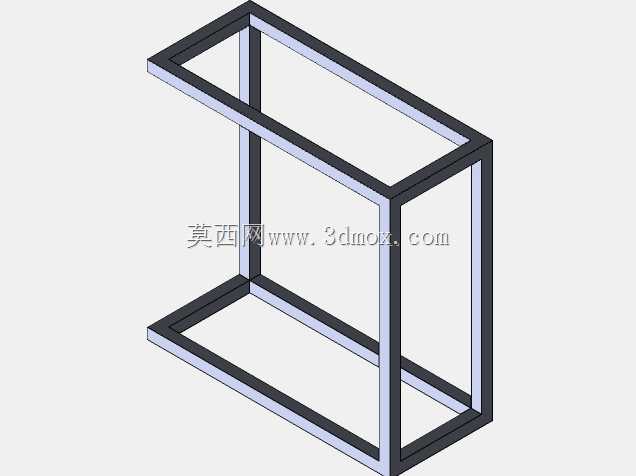

　　这款立式多杆支撑结构，最初是为CA6140车床配套的长轴类工件周转、待加工暂存工位设计的，在机加工车间的工序流转环节应用十分普遍。日常生产中，经过粗加工的长轴、杆类零件如果直接堆放在地面或者普通托盘上，很容易因为磕碰出现表面划伤、轴端变形的问题，尤其是经过调质处理、待精磨的细长轴件，堆放产生的弯曲变形会直接导致后续精加工余量不均，甚至出现整批工件报废的情况，这类带定位立杆的台架就是为解决这类问题设计的。从结构设计逻辑来看，底部采用方管焊接的框式机架，整体重心落在机架底部的矩形支撑范围内，即使挂满长度超过一米的长轴工件，也不会出现侧翻风险，机架底部预留了叉车孔位，方便整个台架在不同机床工位、半成品暂存区之间转运，不需要逐个搬运工件，

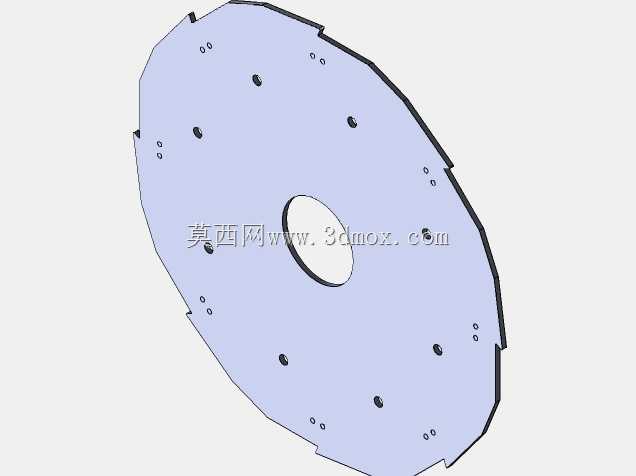

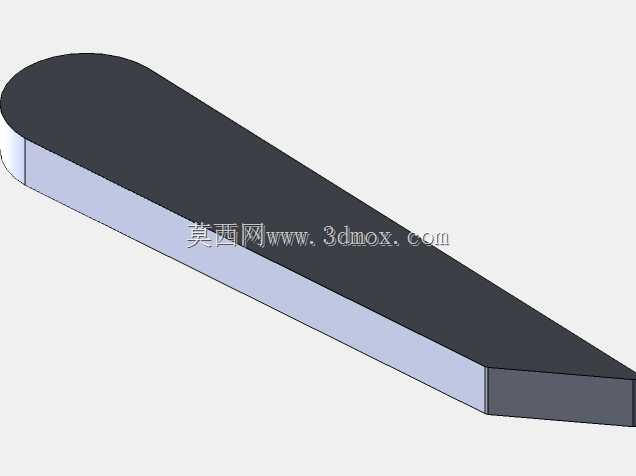

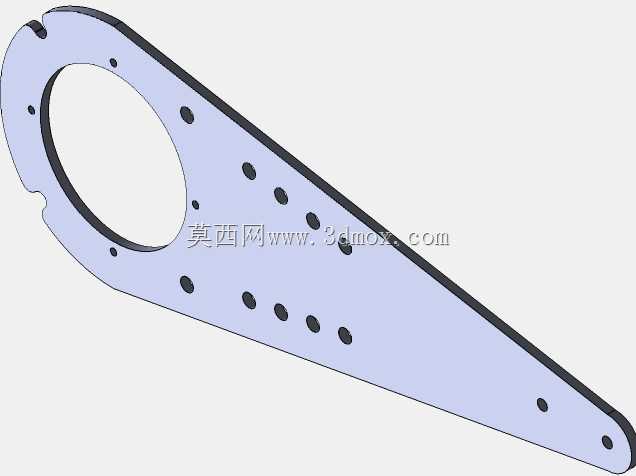

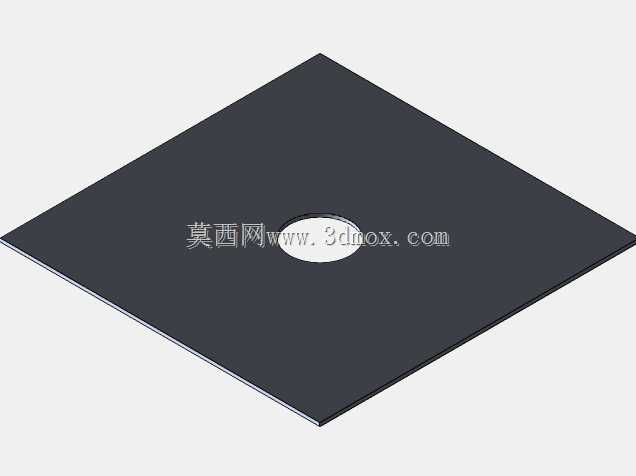

　　能大幅减少工序间的辅助搬运时间。台面上的圆形安装盘是核心定位基准，所有立杆都通过盘面上的定位孔固定，孔位按照不同直径的长轴工件存放需求做了差异化排布，靠近中心的立杆间距更小，用来存放直径较细、长度较长的细长轴，外围的立杆间距更大，可放置直径更粗、自重更大的轴类零件，立杆顶端做了圆弧倒角处理，避免吊装放置工件时刮伤工件内孔或者外圆表面。设计时特意将立杆高度做了统一，单根立杆的有效支撑长度覆盖常见长轴工件的三分之二长度，工件套入立杆后不会因为悬臂过长出现晃动，相邻立杆之间预留了足够的取件空间，操作人员佩戴劳保手套也能顺利取放工件，不会出现卡手的情况。安装边界方面，整个台架的占地面积不到0.5平方米，可直接放置在机床侧边的空余位置，

　　不需要额外打膨胀螺栓固定，机架底部可选配减震脚垫，适配车间不同平整度的地面，避免台架放置不稳出现晃动。除了机加工车间的工件暂存，这类结构稍作改动也可用于涂装车间的工件挂具、装配车间的长杆件分拣工位，立杆可根据存放工件的内径尺寸快速更换，不需要改动底部的机架主体，整体结构的通用性较强，所有焊接位置都做了去应力处理，长期满载使用也不会出现机架变形、立杆歪斜的问题。
