CA6140机床用tugas活塞连杆结构设计

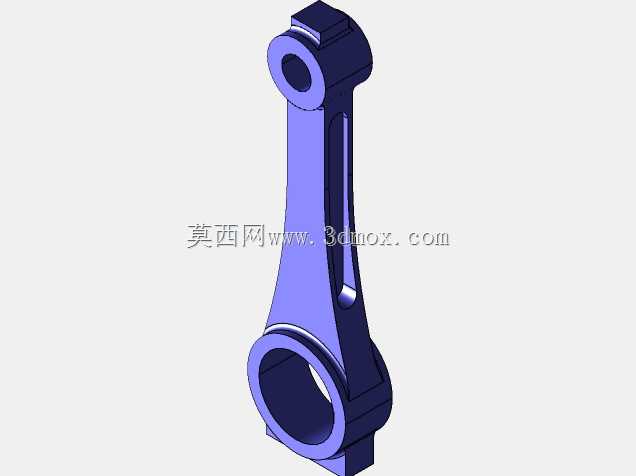

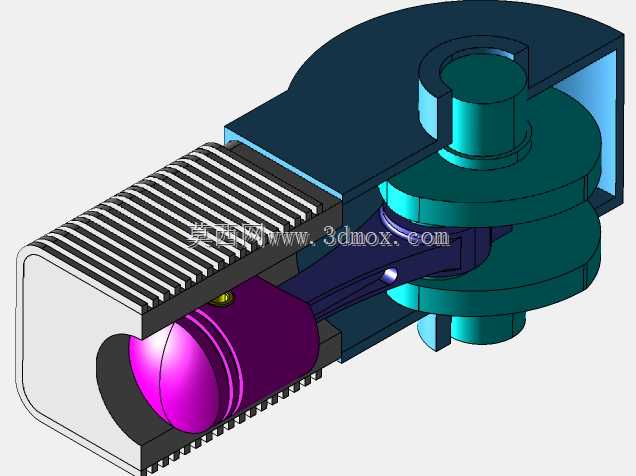

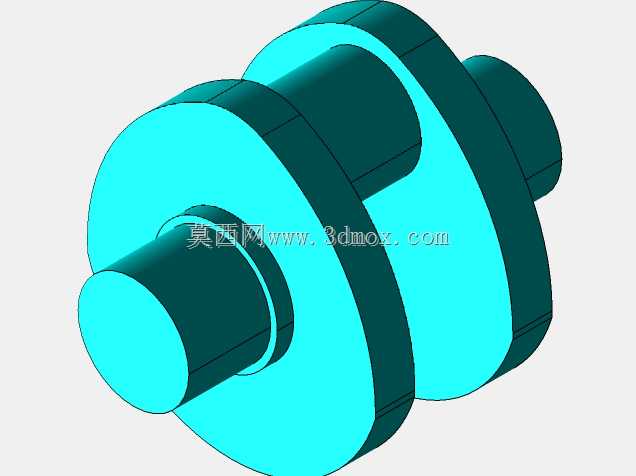

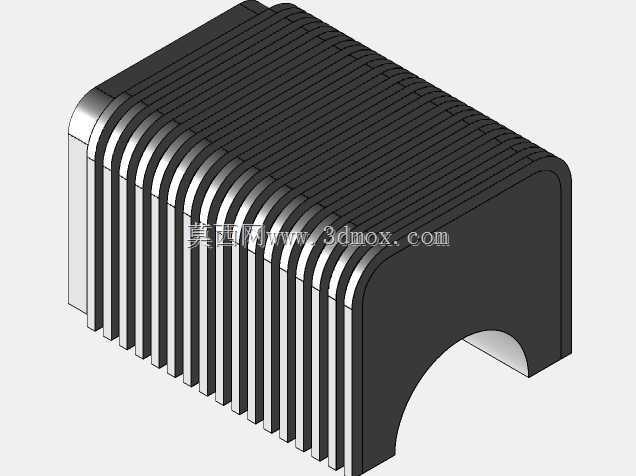

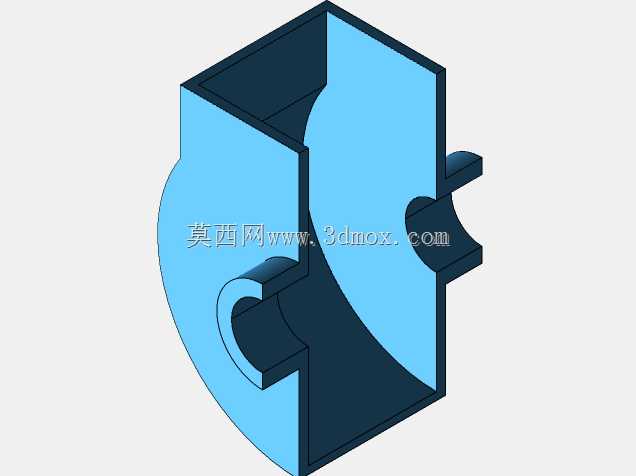

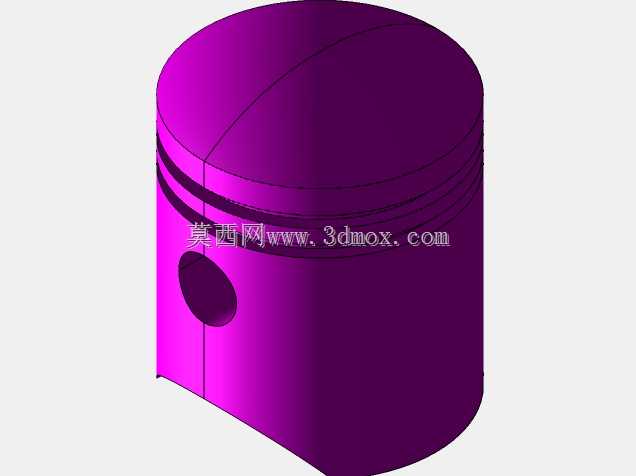

　　在普通卧式车床的主轴箱传动链路里，这类活塞连杆组件承担着将旋转动力转化为直线往复动作、或是把直线推力转化为曲轴回转扭矩的核心传动作用，尤其在CA6140这类通用机床的进给机构、润滑系统驱动单元中，连杆的结构强度、配合精度直接决定了机构运行的平稳性与使用寿命。从结构设计逻辑来看，该连杆采用了变截面长杆身设计，大小端分别设置同轴度要求极高的环形安装孔，大端孔用于匹配曲轴曲柄销，小端孔通过活塞销连接活塞部件，杆身两侧做了内凹式减重槽设计，在保证整体抗弯、抗扭截面模量满足额定载荷要求的前提下，尽可能降低组件自身的往复运动惯量，减少高速运行时的惯性冲击。设计过程中需要重点校核大小端孔的中心距公差，这个尺寸直接决定了活塞的行程范围，

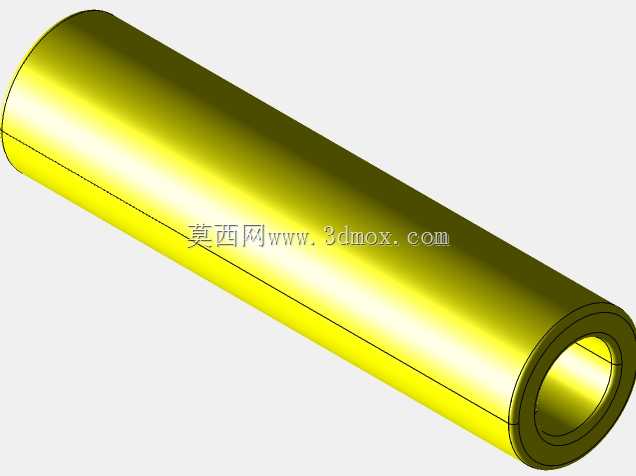

　　一旦中心距偏差超出允许范围，会导致活塞运行到上下止点时出现撞缸、或是传动间隙过大引发的换向冲击，同时大小端孔的圆柱度、孔端面与孔轴线的垂直度也有严格要求，避免装配后轴销出现偏磨，过早出现疲劳失效。杆身与大小端的过渡区域采用了大圆弧平滑过渡，从根源上降低应力集中系数，应对机床频繁换向、变载荷工况下的交变应力作用，防止长期运行后在过渡位置萌生疲劳裂纹。安装边界方面，大端孔的内径尺寸需要与配套曲柄销的外径保持基孔制间隙配合，保证运转时润滑油膜能稳定形成，小端孔通常会配套铜质衬套，衬套内径与活塞销采用过渡配合，装配时需要通过热装工艺压入，避免衬套工作时出现转动移位。实际应用场景中，这类连杆不仅用于机床的进给驱动单元，也可适配小型往复泵、

　　通用动力设备的曲柄滑块机构，设计时需要根据额定传动载荷核算杆身的最小截面尺寸，确保在最大爆发推力、最大换向冲击力作用下，杆身的变形量控制在允许范围内，不会出现卡滞、异响等问题。外形上整体呈对称式长杆结构，沿大小端孔中心连线方向做对称布局，保证往复运动时的质量平衡，减少附加的不平衡力矩，降低设备运行时的振动噪声。大小端的环形凸台结构做了加厚处理，用于承受轴销传递的局部压应力，避免孔口位置在长期交变载荷下出现压溃变形，杆身的减重槽深度也经过反复校核，不会因为开槽过度削弱杆身的结构强度，同时槽内的圆角处理也避免了加工过程中出现应力集中的缺陷。
