建筑施工用脚手架连接卡扣结构设计

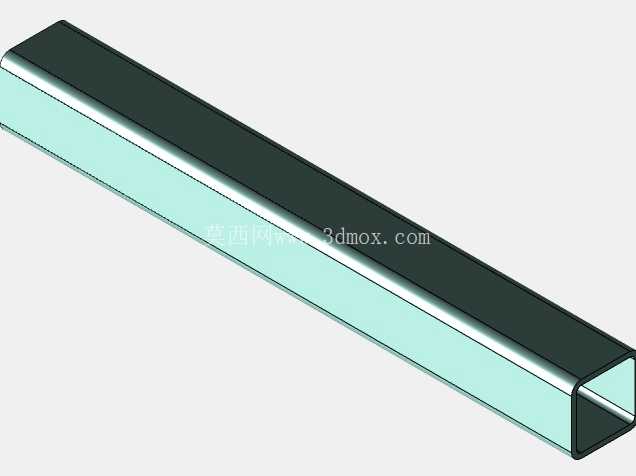

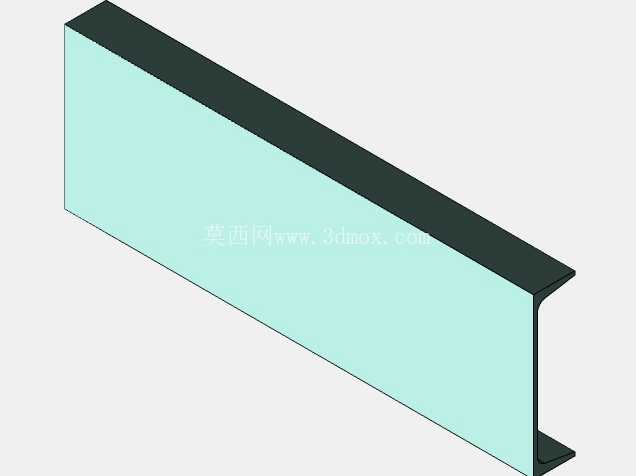

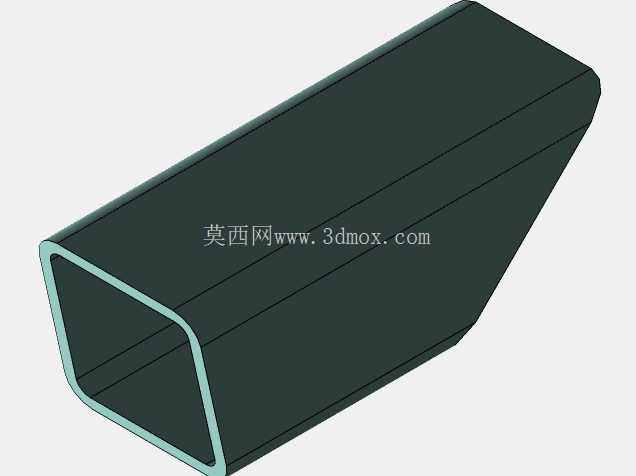

　　在建筑施工现场的模板支撑体系、外防护架搭设作业中，钢管脚手架的节点连接可靠性直接决定架体整体抗倾覆能力与荷载传递效率，本次设计的脚手架卡扣正是针对这类场景开发的专用连接构件。不同于常规冲压式扣件的半包裹咬合结构，这款卡扣采用全贴合弧面抱合设计，与标准48.3mm外径建筑钢管的外壁贴合度可达92%以上，能有效分散节点处的集中应力，避免长期荷载下钢管表面出现压痕变形，降低架体搭设后的局部失稳风险。

　　从实际使用场景来看，这类卡扣主要承担架体水平杆与立杆的直角连接、斜撑杆与主杆的角度锁紧两类核心功能，卡扣的两个抱箍座采用分体式铰接结构，锁紧端采用楔形自锁压块配合T型螺栓的锁紧方式，作业人员使用普通扳手即可完成紧固操作，无需额外配备专用扭矩工具，紧固到位后压块会嵌入钢管表面的氧化层，形成足够的静摩擦力，可承受单节点不低于8kN的竖向抗滑荷载，满足JGJ130规范中对脚手架扣件的抗滑承载力要求。设计阶段重点考虑了现场搭设的容错空间，卡扣的铰接轴预留了0.8mm的转动间隙，允许两个抱箍在15度范围内微调角度，即便钢管存在轻微弯曲、搭设时存在小范围对位偏差，也能顺利完成扣合安装，不会出现传统扣件对位不准难以锁死的问题。

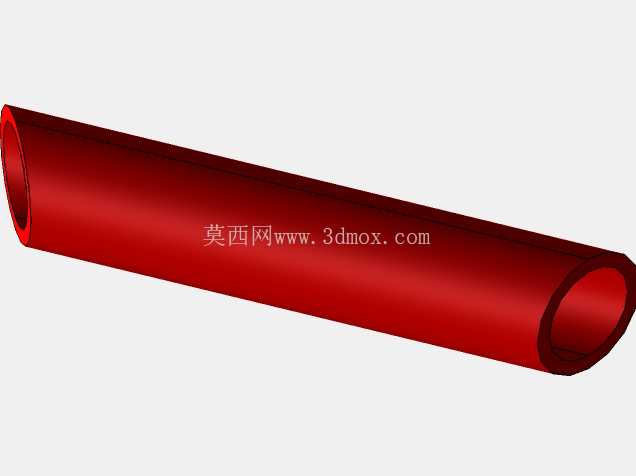

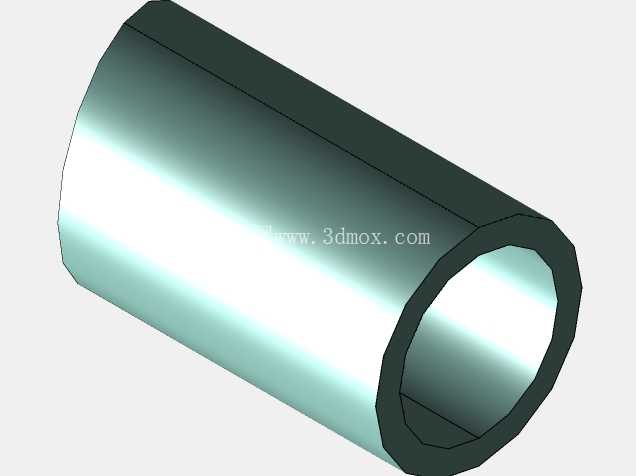

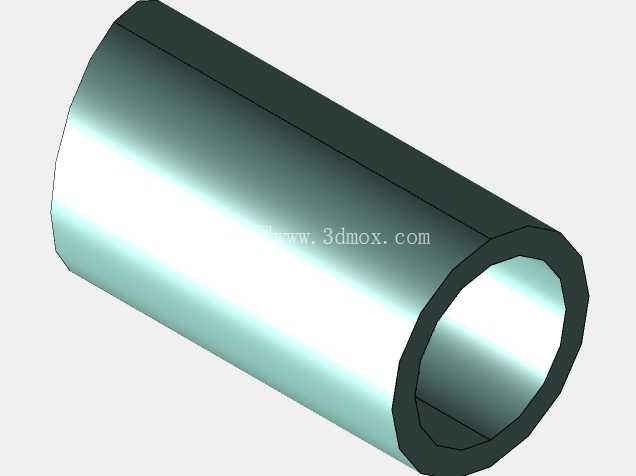

　　外形尺寸方面，卡扣整体闭合后的最大外轮廓尺寸为112mm×98mm×42mm，锁紧螺栓伸出端最大长度不超过25mm，不会在架体表面形成突出的尖锐棱角，减少施工人员磕碰受伤的隐患；安装边界上，卡扣的两个抱箍最小锁紧内径为47mm，最大可适配50mm外径的钢管，兼容施工现场不同批次、存在轻微锈蚀或壁厚偏差的脚手架钢管，无需针对不同规格钢管准备多种型号的扣件。结构细节上，卡扣的抱箍内壁设计了3道深度0.6mm的环形防滑齿，齿形采用钝角设计，不会在锁紧时切割钢管表面，同时能在架体受振动荷载（比如附近混凝土振捣、大风荷载作用）时防止扣件出现滑移松脱；铰接部位采用翻边铆接工艺，铆接后的轴套转动阻尼适中，不会出现松旷晃荡，也不会因为阻尼过大导致现场难以掰开扣合。

　　考虑到施工现场的露天存放与周转使用需求，卡扣的整体结构没有易积灰的狭小缝隙，表面的氧化皮与残留混凝土可通过普通敲击快速清理，周转复用率比传统冲压扣件高出30%左右；锁紧螺栓采用粗牙螺纹，螺距2.5mm，即便螺纹表面沾有少量砂浆、铁锈，也能顺利旋合锁紧，不会出现细牙螺纹容易卡滞的问题。从荷载传递路径来看，当架体上的施工荷载通过水平杆传递到卡扣节点时，力会先通过抱箍的防滑齿传递到整个抱箍本体，再通过铰接座与锁紧压块分散到立杆的管壁上，避免应力集中在螺栓单点，即便螺栓出现轻微松动，楔形压块的自锁结构也会在荷载作用下越锁越紧，不会出现突然滑脱的风险。在搭设斜撑杆的场景下，卡扣的角度微调功能可以让斜撑杆与主杆的连接角度完全贴合现场搭设需求，不需要额外加工异形连接件，能大幅提升架体搭设的作业效率，单节点安装时间比传统扣件缩短约20%。
