带滑动抽拉平台的斜顶型材框架结构

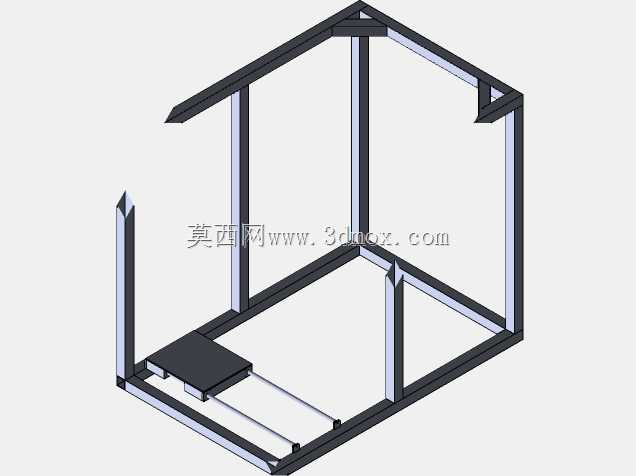

　　这款斜顶式型材框架结构，常应用于小型工作站防护围挡、户外设备防雨外罩、移动式检测工位的主体支撑场景，区别于常规平顶机架，单坡面斜顶的设计能快速引导顶部积水、落尘沿坡面滑落，避免平顶结构长期积灰积水带来的顶部锈蚀、渗漏问题，尤其适合半户外工况下的设备外围防护使用。框架主体采用标准工业铝型材拼接搭建，所有连接节点均依托型材端面的预置安装槽配合角件锁紧，无需额外焊接加工，现场组装时可根据实际场地边界灵活调整拼接尺寸，单根型材的裁切公差可控制在0.2mm以内，拼接后整体框架的形位公差能满足常规防护类结构的安装要求。框架底部预留的滑动抽拉平台，采用双平行直线导轨作为导向支撑，平台面板采用防滑耐磨板材制作，

　　抽拉行程可根据实际使用需求调整导轨安装位置，日常使用时可拉出作为临时操作台面放置工具、待检测工件，推回后可完全收纳至框架内部，不占用额外外部空间，平台底部设置有限位挡块，避免抽拉过度导致平台脱出导轨。设计阶段优先考虑了安装边界的适配性，框架整体立柱采用垂直排布，底部支撑脚可搭配可调脚杯，适配地面存在10mm以内高低差的安装场景，斜顶的倾斜角度设置为12度，既保证了排水排尘的顺畅性，也不会因坡度过大导致顶部无法临时放置轻型物件，框架侧面预留的型材槽位可直接安装亚克力挡板、钣金防护门或者网格护网，无需额外打孔加工，适配不同场景的防护等级需求。从结构受力角度来看，斜顶的横梁与两侧立柱采用斜向角件加固，可承受顶部不超过50kg的均布载荷，

　　满足常规户外落雪、临时放置轻型配件的承重要求，底部框架的横向支撑梁做了加密排布，抽拉平台满载时整体框架不会出现明显形变，日常维护时仅需定期检查导轨润滑状态、连接角件的锁紧螺丝松紧度即可，整体结构的拆装复用性较强，搬迁或调整工位时可完全拆解后重新组装，材料损耗率极低。
