1/2英寸ASME16.5凸面盲板法兰结构

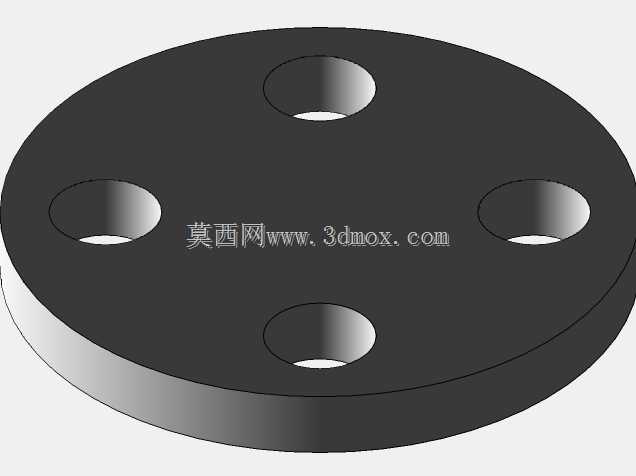

　　在石油化工、市政给排水、工业制程管路系统的运维与搭建场景中，凸面盲板法兰是实现管路末端封堵、分段试压隔离的核心承压连接件，这款适配1/2英寸公称通径、符合ASME 16.5标准的凸面盲板，在小口径仪表管路、辅助工艺管线的临时或永久封堵作业中应用频次极高。不同于普通平焊法兰的贯通式结构，盲板法兰无中心通流孔，依靠整面实体盘体实现管路截面的完全截断，常被用于管路检修段的隔离封堵、设备端接口的备用封堵、压力试验时的临时堵头，避免管内介质外泄，保障作业段与运行段的介质完全隔离。从结构设计来看，这款盲板采用凸面密封面形式，密封面略高于法兰盘本体平面，安装时配合对应压力等级的非金属或金属缠绕垫片，凸台结构能够对垫片形成均匀的压紧限位，

　　相比全平面法兰，在同等螺栓预紧力下能获得更高的密封比压，适配中低压工况下的气、液类介质输送管路密封需求。法兰盘本体上均匀分布4个螺栓通孔，孔位排布严格遵循ASME 16.5标准中对应压力等级的孔中心圆尺寸要求，安装时无需额外扩孔或调整孔位，可直接与同标准的对焊法兰、平焊法兰或设备接口配对，螺栓穿入后按对角线顺序分次拧紧，即可保证各点位压紧力均匀，避免因受力不均导致的垫片偏压泄漏。从安装边界来看，这款盲板的盘体外径、厚度、凸台高度均严格匹配标准规范，安装后不会超出配对法兰的外轮廓边界，在紧凑排布的管汇区域也不会与相邻管路、支架产生干涉，凸面的高度设计既保证了垫片的定位空间，也不会因凸台过高导致螺栓拧紧行程不足。设计建模过程中，

　　重点还原了法兰盘的边缘倒角、螺栓孔的加工倒角、凸面与盘体的过渡圆角细节，这些细节虽然不影响整体装配尺寸，但在实际工程应用中，边缘倒角可避免安装过程中划伤操作人员、割伤垫片，过渡圆角则能减少应力集中，提升承压状态下的结构强度，避免长期受压后在转角位置产生裂纹。在实际选型应用中，这类小口径凸面盲板常被安装在压力表接口的备用端、小型支管的末端、阀门检修时的临时封堵位置，相比焊接堵头，法兰式盲板无需动火作业即可完成拆装，在易燃易爆介质的管路运维中作业安全性更高，后期需要拓展管路时，只需拆除盲板即可对接后续管线，无需对原有管路进行切割焊接，大幅降低后期改造的施工成本。建模时对各尺寸的公差配合也做了对应还原，

　　螺栓孔的孔径略大于对应规格的螺栓直径，预留了安装时的对位调整余量，凸面的平面度、密封面的表面粗糙度细节也在模型中做了体现，能够为后续的工程出图、数控加工、装配模拟提供准确的三维参照，避免因模型尺寸偏差导致实际加工后的零件无法配对安装。
