宽电压输入DC-DC降压电源转换模块

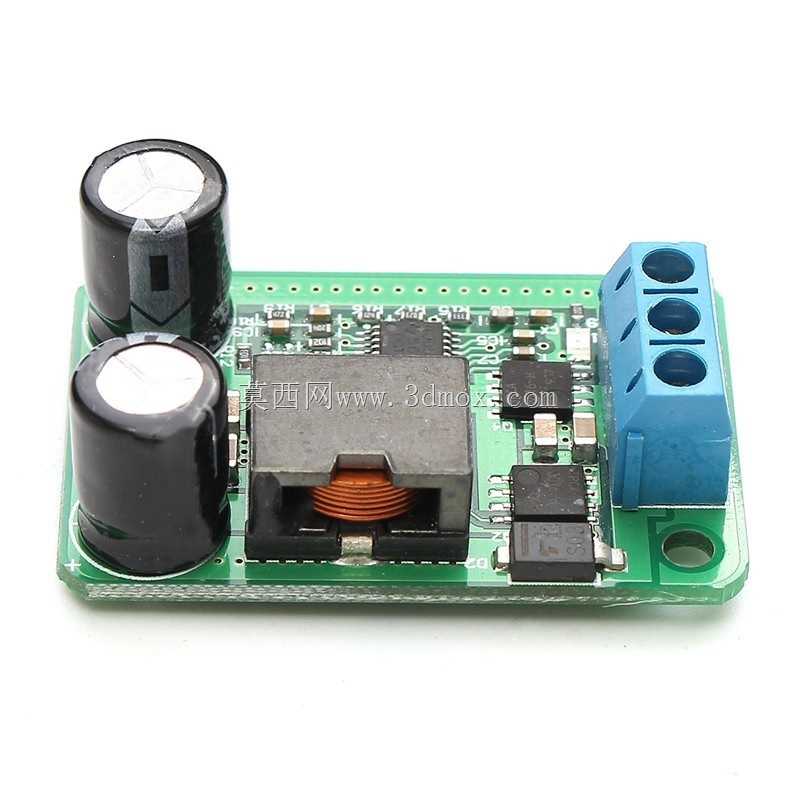

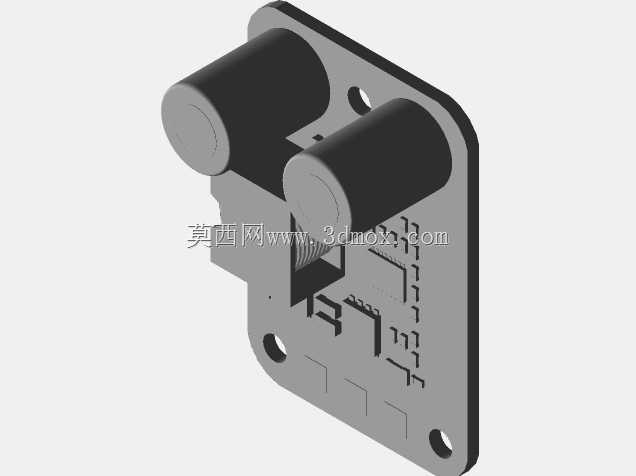

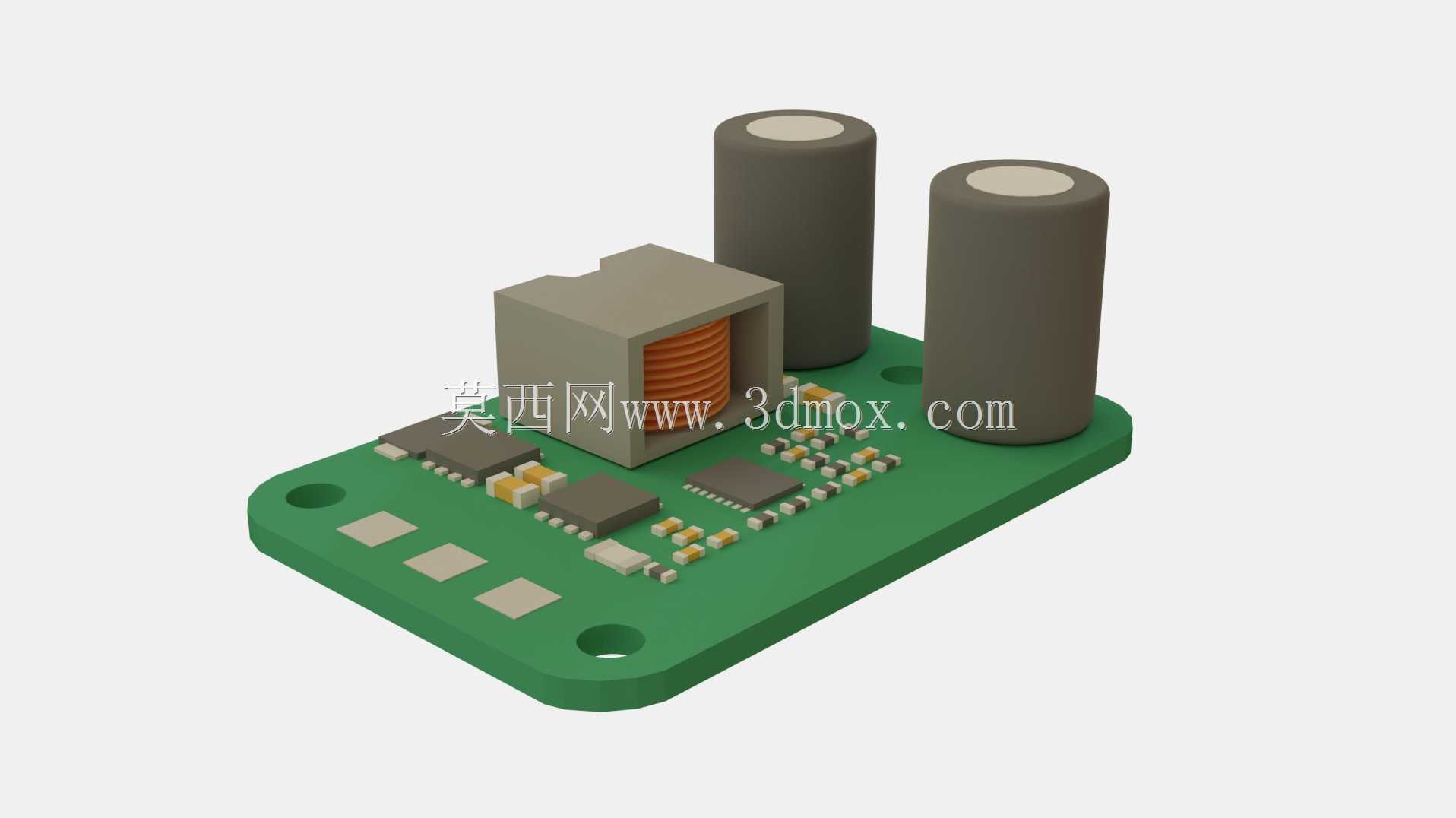

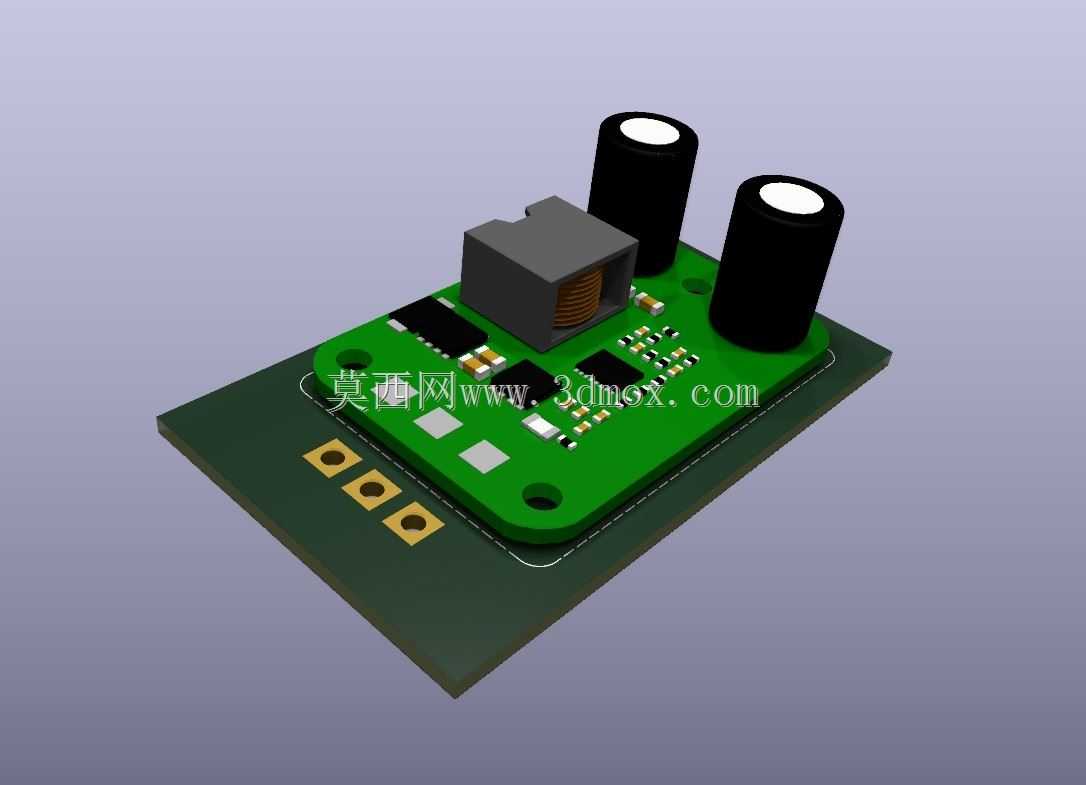

　　在工业控制板卡、小型嵌入式设备、车载改装电子、桌面DIY供电系统的搭建过程中，经常会遇到前端输入电压与后端负载额定电压不匹配的问题，这类DC-DC降压转换模块就是为解决这类压差供电需求设计的核心部件。这款模块支持24V、12V、9V等常见工业与消费电子直流输入，可稳定输出5V电压，最大持续输出电流可达5A，总输出功率25W，能够覆盖绝大多数小功率直流负载的供电需求，比如给单片机主控板、传感器模组、小型散热风扇、USB外设等器件供电，避免因输入电压过高烧毁后端器件。从三维建模的呈现来看，模型还原了模块的核心硬件构成：绿色PCB基板作为载体，板上搭载两颗大容量直插电解电容作为输入输出滤波，用来平滑电压纹波，降低供电杂讯对敏感负载的干扰；

　　电容旁布置了屏蔽式功率电感，是Buck降压拓扑的核心储能元件，配合板载的PWM控制芯片、续流器件、反馈采样电阻构成完整的闭环调压回路，输出电压精度可控制在常规工业级允许范围内。建模过程中优先还原了安装边界尺寸：PCB板的固定孔位完全按照实物开孔位置复刻，孔位间距、孔径大小匹配常用的M3螺丝安装规格，设计人员在做整机结构布局时，可以直接调用该模型核对安装空间，避免出现结构干涉。模块的元件高度做了精准还原，两颗电解电容是整个模块的最高器件，在做密闭壳体设计时，需要预留足够的垂直净空，避免电容顶到外壳内壁；板侧的接线端子位置也做了对应建模，方便结构设计时核对走线空间，预留接线操作的手部操作余量。不同于高精度逆向建模的全细节还原，

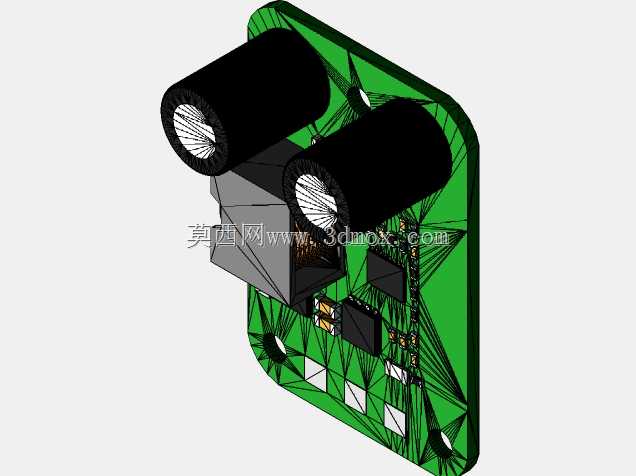

　　这个模型做了合理的工程化简化：去掉了PCB上丝印层的细碎字符、极小的贴片阻容件的冗余细节，既保留了结构设计需要的所有外形、安装、干涉检查要素，又能控制模型文件体量，在大型装配体中调用时不会占用过多系统资源，提升整机装配的运行流畅度。实际选型使用时，这类模块需要注意输入输出的压差范围，压差过大时要做好芯片散热设计，模型上也预留了散热片的安装位置对应结构，方便设计人员同步匹配散热结构的安装空间；接线时要注意正负极定义，模型上的端子标识位置也做了对应呈现，方便装配人员核对接线方向，减少装反烧件的风险。在非标自动化设备的电控箱设计、小型智能硬件的结构开发、老旧设备的供电改造场景中，这类通用降压模块的使用频率极高，提前建好准确的三维模型，能在设计阶段就完成空间校核、安装方式确认、走线路径规划，减少后期打样试装时的结构冲突问题，缩短整机开发的迭代周期。
