集成式多功能流体处理设备结构设计

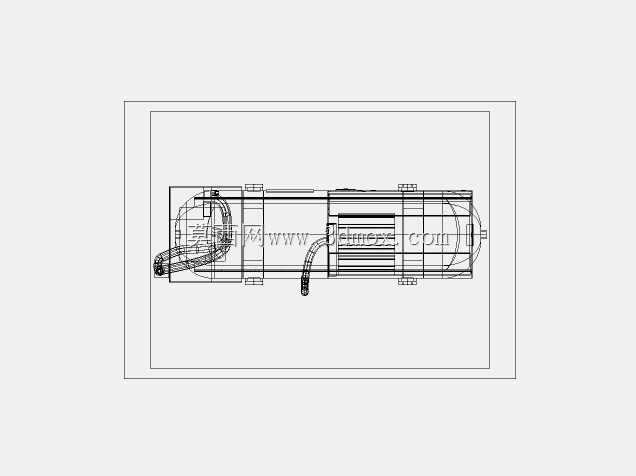

　　该集成式流体处理设备主要面向中小型工业流体输送、工况介质循环及末端过滤场景设计，可直接对接现有生产管路系统，无需额外搭建独立安装机架，适配车间内紧凑的设备排布空间。从结构布局来看，设备将动力驱动单元、流体过流腔室、管路快接接口整合为同轴式整体结构，驱动段与过流段采用法兰式直连结构，取消了传统分体设备所需的联轴器过渡组件，既压缩了整体轴向安装尺寸，也降低了传动环节的对中误差风险，减少运行过程中的振动传递。设备两端预留标准管径的外螺纹连接接口，可直接匹配现场常用的金属硬管或耐压软管，接口处设计有密封槽位，安装时只需配套对应规格的密封圈即可完成密封，无需额外加工焊接法兰，能大幅缩短现场安装调试的周期。过流腔室内部集成了粗滤与导流结构，

　　可拦截介质中直径1mm以上的固体杂质，避免杂质进入后端精密仪表或执行元件造成卡滞故障，腔室侧面设计有快开式排污口，日常维护时无需拆解整体管路，只需打开排污堵头即可完成腔室内部杂质清理。驱动单元采用封闭式外壳结构，外壳表面设计有轴向散热筋，可在设备连续运行时将绕组产生的热量快速传导至周围空气，避免长时间运行出现过热保护，外壳防护等级满足常规车间飞溅粉尘、少量淋水的使用场景，无需额外加装独立防护外罩。从安装边界来看，设备整体采用卧式安装方式，底部预留两个通用安装脚座，脚座上的长条形安装孔可适配现场不同间距的安装螺栓，允许安装时存在±5mm的位置偏差，降低现场安装的对位精度要求。设备侧面预留的线缆接口采用防水格兰头结构，

　　接线完成后可锁紧密封，避免车间内的油污、水汽进入接线腔造成线路短路。在设计过程中，所有过流部件的圆角过渡均做了流道优化处理，减少介质在腔室内部的涡流损失，相比同功率的传统分体式流体设备，运行效率可提升8%左右，同时运行噪音控制在75分贝以内，适配车间内的作业环境噪音要求。设备的易损件均采用通用标准规格，密封件、轴承等部件可直接在常规五金渠道采购，无需定制特殊配件，降低后期运维的配件成本与等待周期。
