立式喷淋湿式洗涤器结构设计

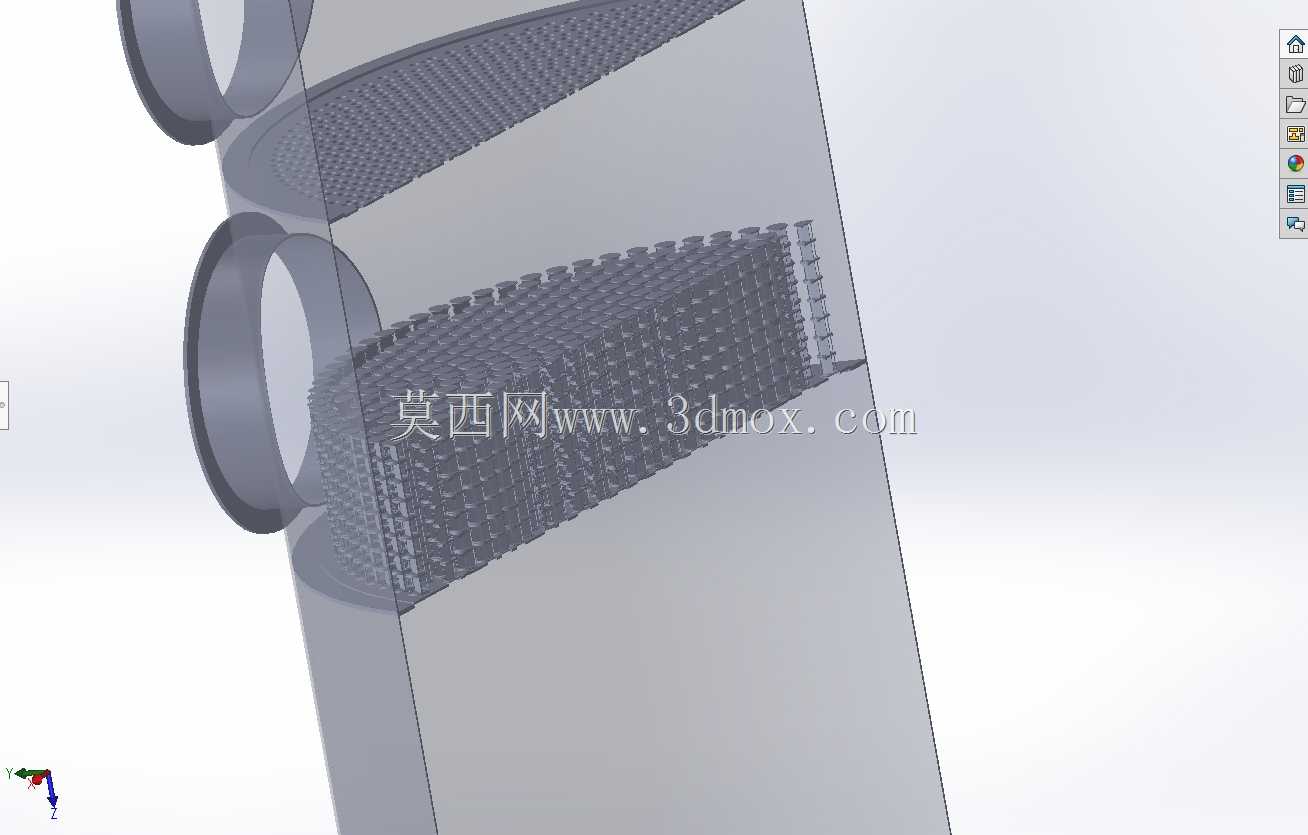

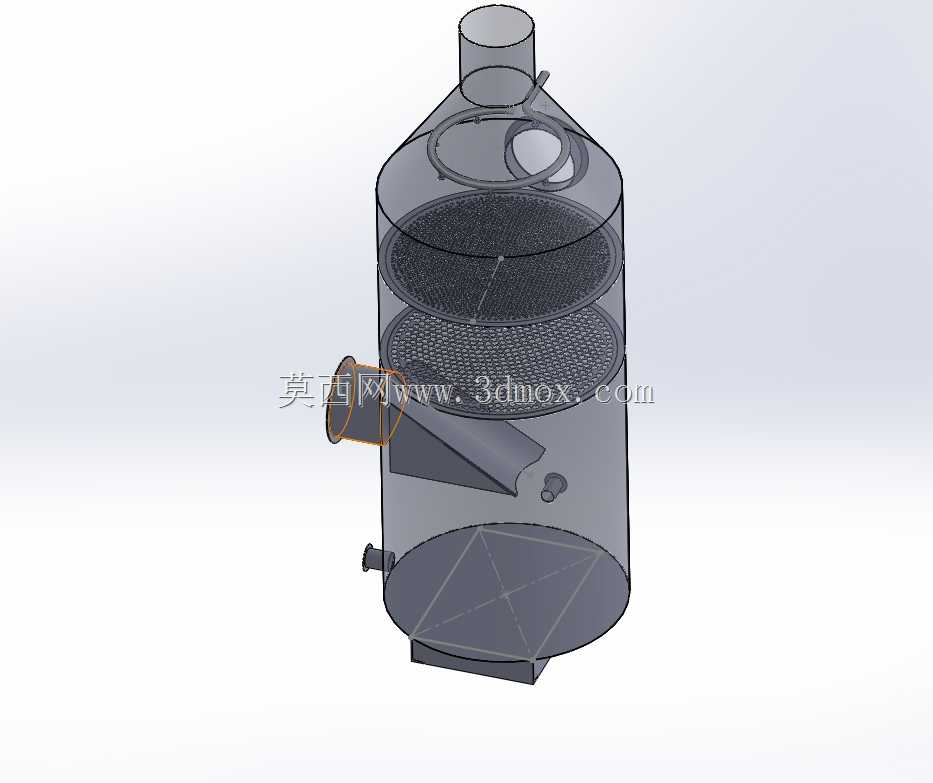

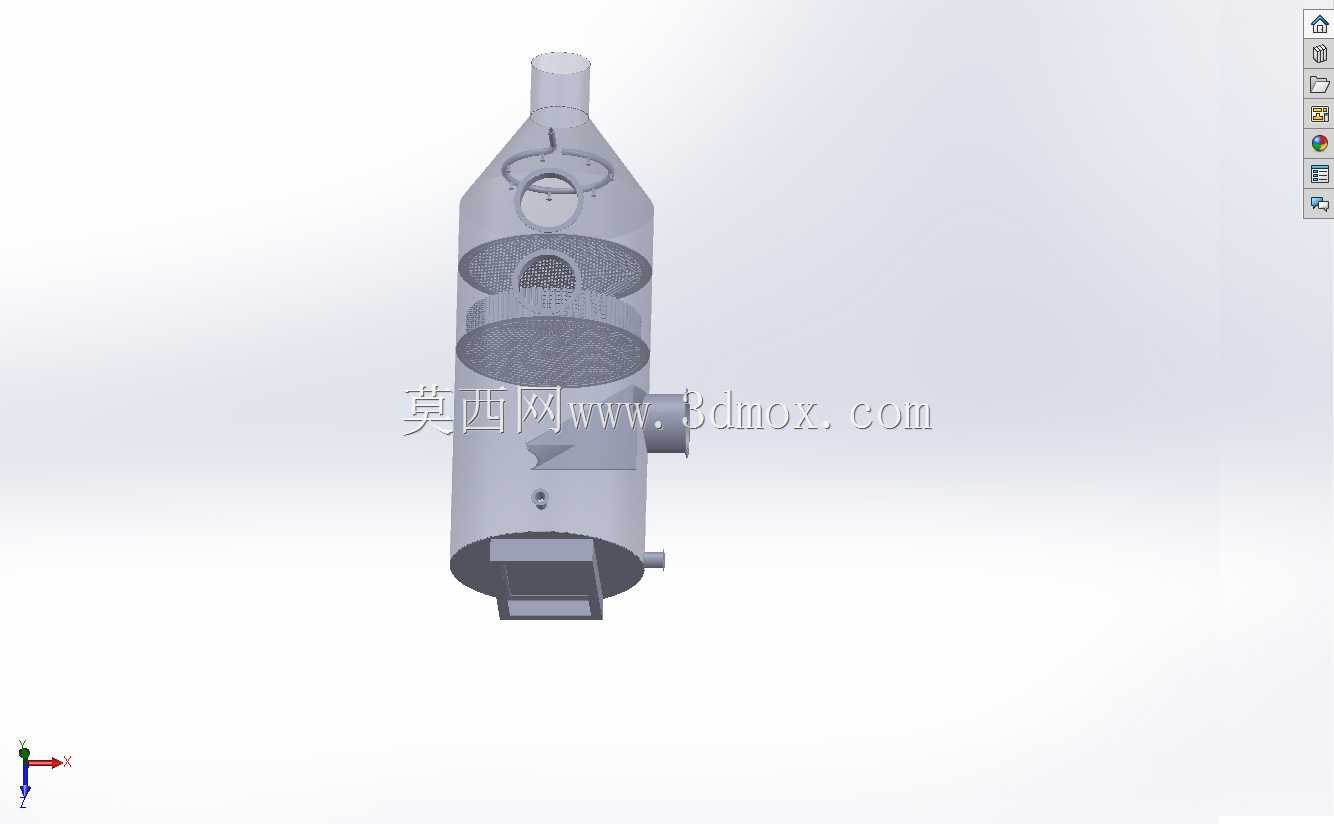

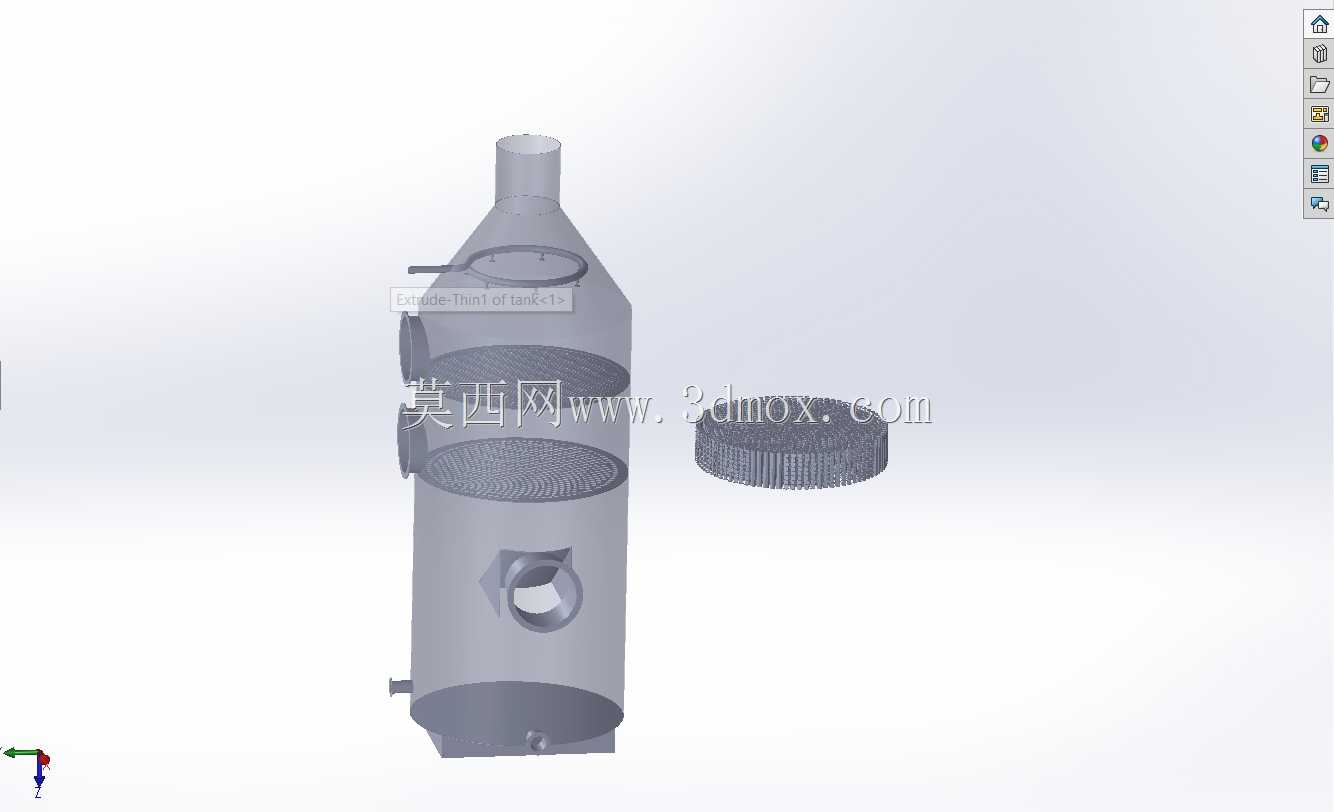

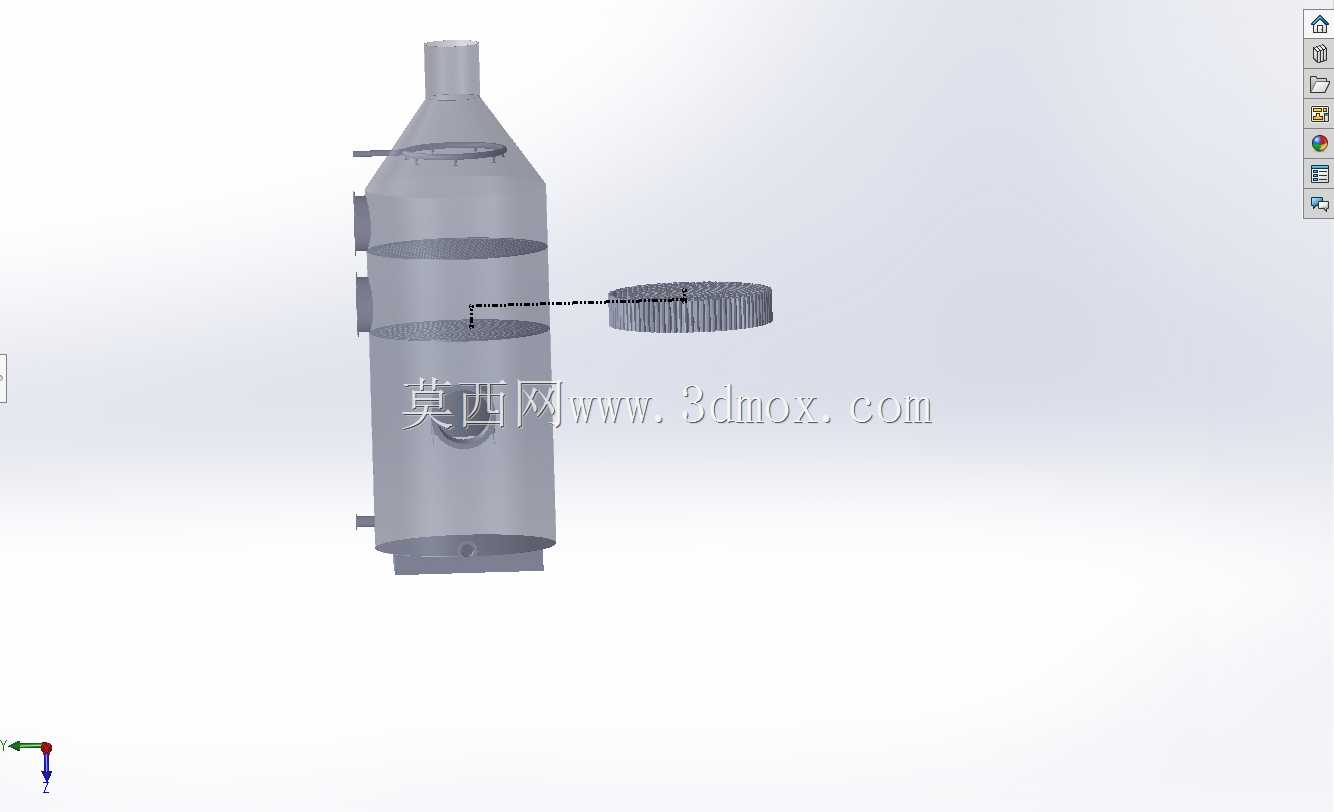

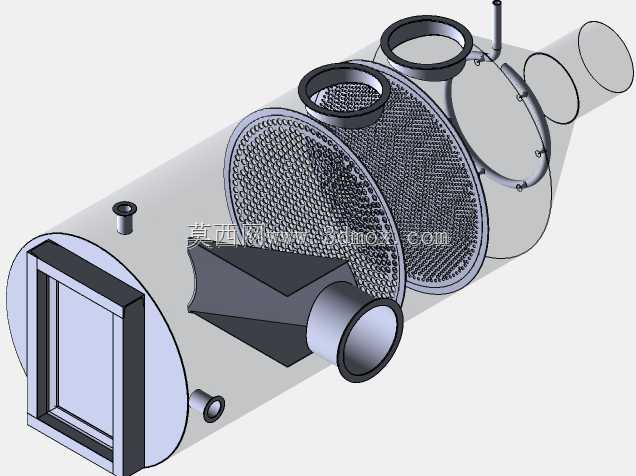

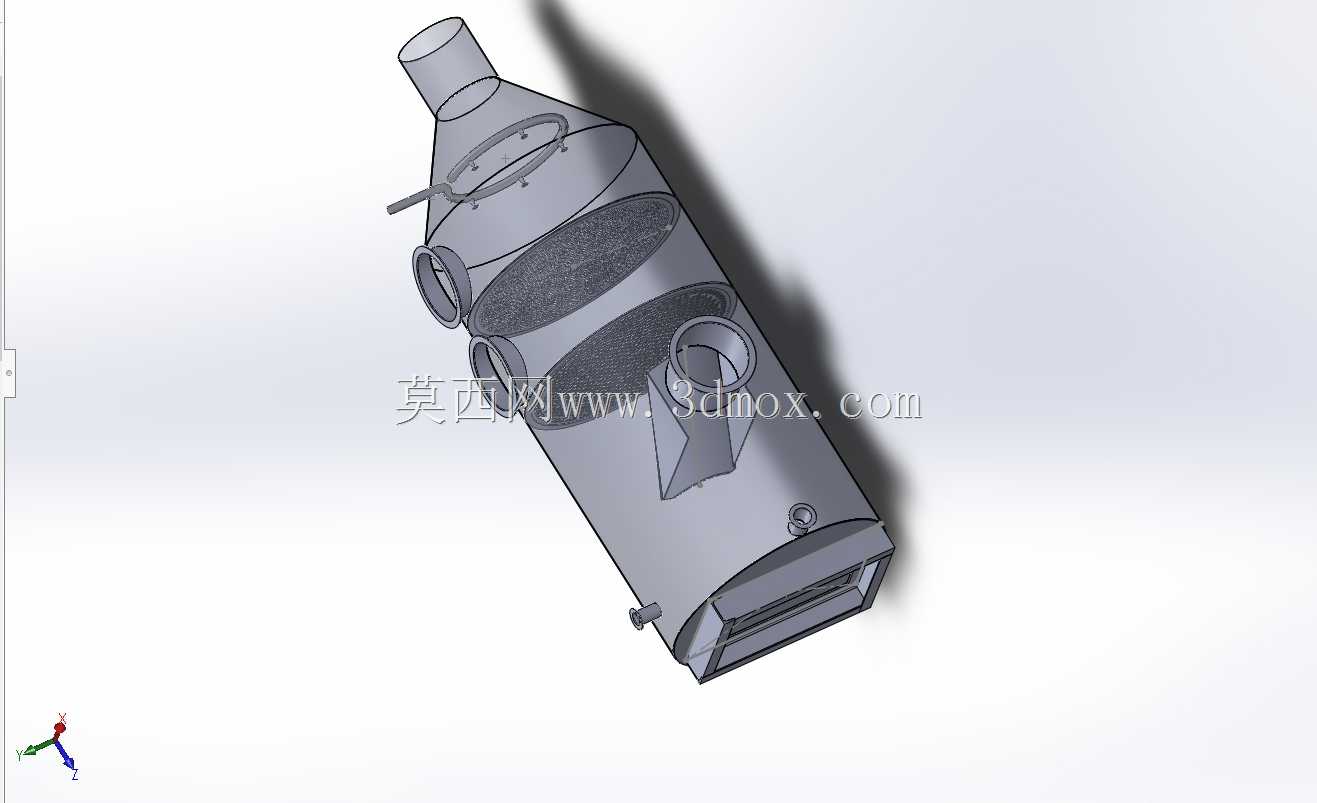

　　这款立式结构的湿式洗涤器，主要面向工业涂装、化工配料、金属打磨等产生含尘含雾废气的作业场景，作为废气预处理或终端处理单元使用，核心作用是将废气中的固体颗粒物、可溶性气态污染物通过液滴捕获、气液接触的方式从气流中分离，避免污染物直接排入大气或进入后续精处理设备造成堵塞损坏。设备整体采用立式塔体布局，顶部设置缩径排气段，用于对接后续排风管道，塔体侧面预留切向进气口，进气口位置靠近塔体下部，可让进入塔内的废气流向自然形成旋流，延长气液接触路径，提升单次洗涤的捕获效率。塔体内部设置多层填料支撑格栅，图中附带的格栅零件可根据处理废气的含尘浓度调整填料层厚度，含尘浓度较高的工况可适当降低填料层高度，避免湿尘堆积造成塔体堵阻，

　　低浓度工况可增加填料层提升净化效率。塔体下部设置积液段，用于收集捕获污染物后的循环洗液，侧壁预留排污口与循环液接口，可对接外部循环水箱与加药装置，实现洗液的循环利用，减少水资源消耗。设计时在塔体顶部排气段下方预留了除雾器安装位，可适配丝网除雾或折流板除雾结构，避免洗涤过程中携带的液滴随排气流出，造成后续管道积液或者风机带水故障。安装时需要注意塔体底部需做水平找平，预留不小于1.2米的侧面检修空间，用于填料更换与内部喷淋组件维护，进气口与排气口的对接法兰需做密封处理，避免含尘废气泄漏，设备整体高度适配常规工业厂房层高，无需额外做高层支架即可落地安装，塔体侧面的观察口可实时查看内部喷淋与积液状态，方便日常运维巡检。
