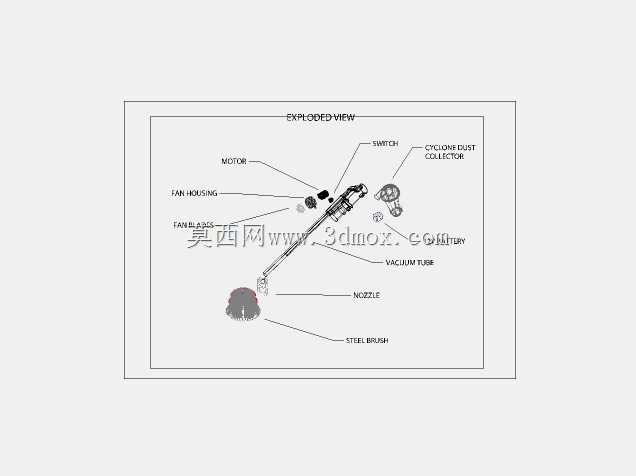

手持式真空除尘清洁装置爆炸结构展示

　　从爆炸视图的结构排布来看，这套手持清洁装置的核心逻辑围绕负压吸尘+滚刷清扫的复合清洁路径搭建，在工业现场的工位清洁、设备表面浮尘清理、狭小缝隙积尘处理场景中适配性较强。整套结构的动力核心布置在手持段靠近重心的位置，电机输出端直接对接风叶组件，省去了长传动链路带来的动力损耗，风叶外罩采用渐扩式流道设计，能在有限的手持空间内最大化负压生成效率，同时降低气流高速通过产生的风噪，避免在车间工位使用时干扰操作人员沟通。

　　尘气分离结构设置在动力段前端，旋风集尘仓采用切向进风的结构设计，含尘气流进入仓体后沿内壁做螺旋运动，大颗粒粉尘在离心力作用下被甩向仓壁落入集尘腔，过滤后的气流沿中心通道进入电机腔，避免粉尘直接冲刷电机绕组造成磨损，延长核心部件的使用寿命。进风端的管路采用分段式快接结构，可根据清洁场景更换不同长度的延伸管，适配设备缝隙、工作台面、地面边角等不同位置的清洁需求，管路接口处设置有密封胶圈，避免接口漏风导致负压损失。

　　前端执行端采用钢刷滚扫结构，滚刷通过独立的传动带与电机输出端联动，清洁时滚刷高速转动将附着在表面的顽固积尘、金属碎屑扫起，再被负压气流吸入集尘仓，相比纯负压吸尘的结构，对附着性较强的污物清理效率提升明显。滚刷组件采用快拆式固定结构，无需额外工具即可拆下更换磨损的刷毛或者清理缠绕的杂物，降低日常维护的操作门槛。开关组件布置在手持握持区的食指触达位置，采用按压式通断结构，操作时无需调整握持姿势即可完成启停控制，握持段的外壳做了圆弧过渡处理，贴合手掌握持曲线，长时间手持操作不易产生疲劳感。

　　从安装边界来看，整套装置组装完成后总长度控制在450mm以内，手持段直径不超过60mm，可适配常规的工位工具挂架存放，集尘仓的容积设置为0.8L，单次清洁可容纳常规工位1-2小时的积尘量，无需频繁倾倒清理。各部件的连接定位采用止口+卡扣的双重固定方式，装配时无需额外调整对位，各零件的公差配合按照IT8级精度设计，既保证装配后的结构稳定性，又不会因为公差过严增加加工制造成本。外壳部件采用抗冲击的工程塑料材质，可承受车间日常使用中的轻微磕碰，不会因为掉落或者碰撞出现壳体开裂的问题。

　　在结构设计过程中，特意将重量较大的电机组件布置在靠近握持重心的位置，整机组装完成后重心落在握持段中心位置，手持操作时不会出现前端下坠的情况，降低手腕的承重负担。气流通道的所有转角处都做了圆弧过渡处理，避免直角转角造成的气流阻力增大，同时减少粉尘在通道转角处的堆积堵塞。过滤组件采用可重复清洗的滤网材质，日常维护时只需取出滤网用压缩空气吹净或者清水冲洗即可重复使用，降低后期的耗材使用成本。整套结构没有复杂的异形零件，大部分结构件都可通过注塑工艺批量生产，传动部件均采用标准件，生产装配难度较低，适合批量量产推广，在机械加工车间、装配工位、仓储区域等场景都能发挥较好的清洁作用。
