带中心通孔的方形盒体结构设计

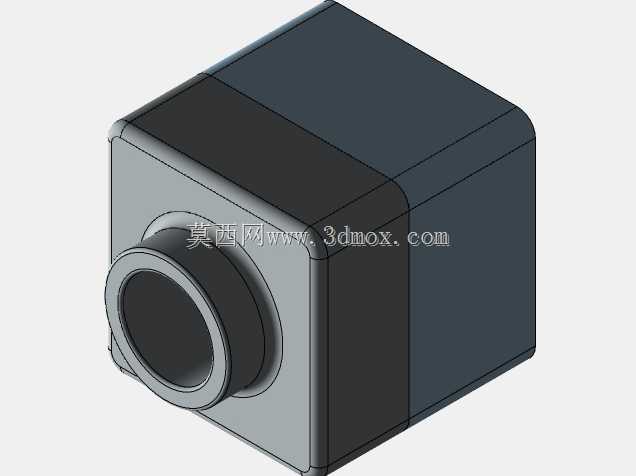

　　这类带中心孔的方形盒体，在小型机电集成、传感单元封装、气动回路中转模块等场景中应用十分广泛，很多现场做设备改造的工程师都会优先选用这类结构做功能单元的承载外壳，相比圆形壳体，方形结构在安装排布时能最大化利用机柜内部的安装空间，相邻模块之间可以紧密贴合排布，不会出现圆形壳体相邻安装时的间隙浪费，也不需要额外设计异形的安装转接板。从结构设计逻辑来看，盒体主体采用等壁厚设计，所有棱边都做了圆角过渡处理，一方面是为了避免锐边在装配时划伤操作人员，另一方面也能减少注塑或者机加工过程中的应力集中问题，尤其是采用工程塑料注塑成型时，圆角过渡能大幅降低冷却过程中出现的缩痕、翘曲缺陷，提升成品率。正面伸出的带台阶中心孔是整个结构的核心功能位，

　　这个孔位不是简单的贯通设计，而是做了两级台阶结构，最外侧的大直径台阶可以用来安装密封端盖、快速接头或者外接管路，中间的内孔用于穿设线缆、气管或者伸出传感探测头，内侧的台阶面可以作为内部元件的轴向定位面，比如安装小型光电传感器、气动接头座的时候，不需要额外设计轴向固定结构，直接靠台阶面就能完成定位，减少装配时的调整工作量。在安装边界上，盒体的背部为完整的平面结构，可以直接贴合安装在设备立面、安装板或者导轨安装座上，四个角预留的隐形安装位不会破坏盒体侧面的完整性，整体外形规整，没有向外突出的安装耳，在做密集排布时不会和相邻部件产生干涉。设计这类结构的时候，需要提前核算中心孔的同轴度公差，因为如果孔位和盒体安装面的垂直度偏差过大，

　　会导致外接的接头或者探测元件出现偏斜，影响后续的气路密封或者传感检测精度；另外盒体的壁厚要根据内部容纳的元件重量做匹配，如果内部要安装带振动的小型气动元件，壁厚需要适当加厚，避免长期振动下壳体出现开裂，同时中心孔的台阶面粗糙度要控制在合理范围，保证密封件安装后不会出现泄漏问题。日常做非标设计时，这类盒体还可以根据实际需求在侧面拓展安装孔位，用来安装航空插头、调节旋钮或者指示灯，基础的方形结构预留了足够的拓展空间，不需要对主体结构做大幅修改就能适配不同的功能需求，相比定制化的异形壳体，这类规整结构的加工成本更低，不管是采用3D打印打样、铝件机加工还是批量注塑，都能快速交付，适配项目的快速迭代需求。
