SRA-1H+A01射频混频器结构设计

项目分类:通用机械零部件 发布时间:2024-01-09 ID:722557
  • SRA-1H+A01射频混频器结构设计
  • SRA-1H+A01射频混频器结构设计

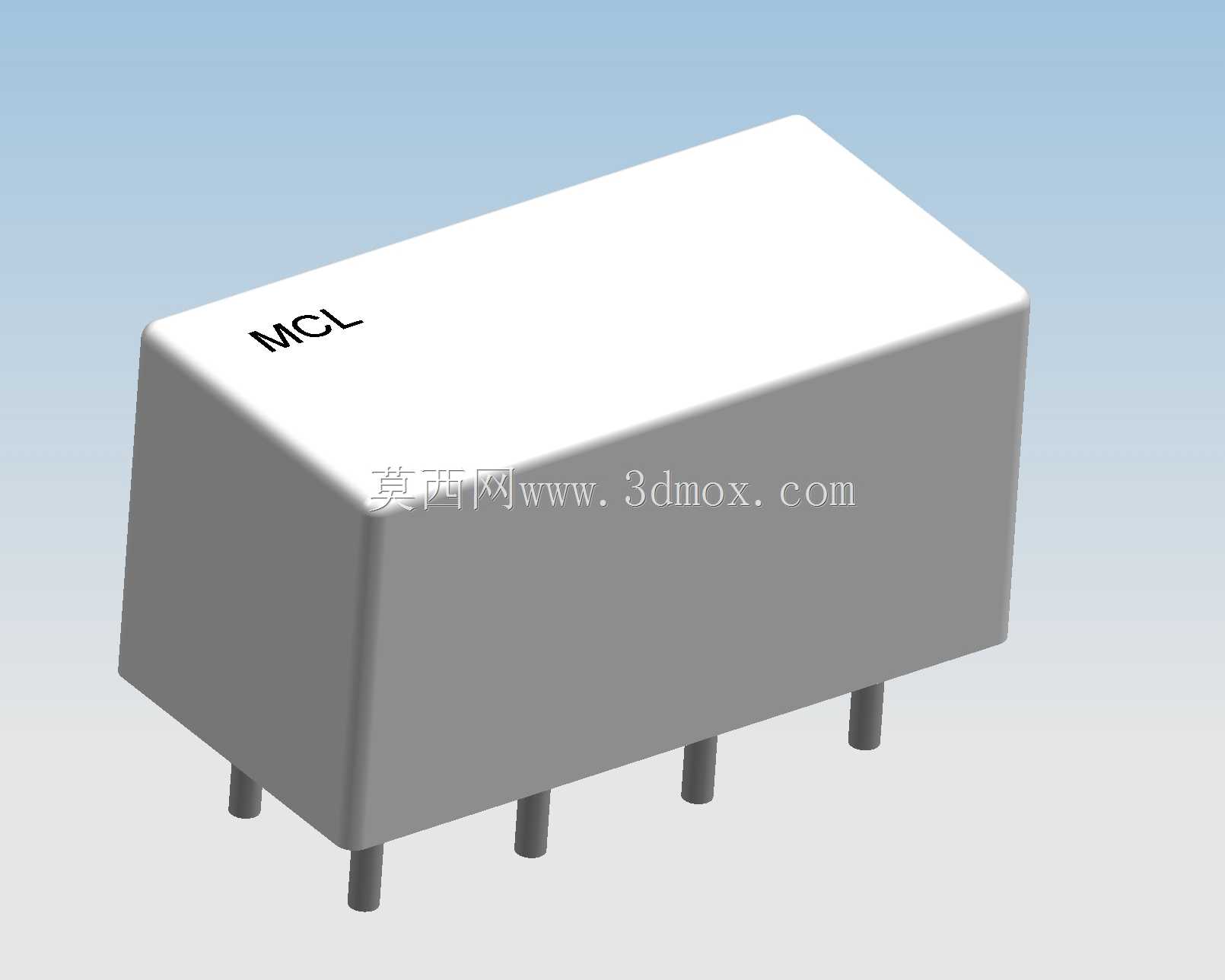

  在射频通信、测试测量设备的信号链路搭建中,混频器是实现频率变换的核心无源器件,这款SRA-1H+A01封装的混频器,主要覆盖0.5至500MHz的工作频段,本振驱动功率适配+17dBm的常规驱动电平,可完成射频信号与本振信号的混频处理,输出固定中频信号,广泛应用在短波通信接收机、频谱分析仪前端、信号发生器频率扩展模块等场景中。从结构设计来看,该器件采用直插式引脚布局,八根引脚沿器件单侧等间距排布,引脚直径与伸出长度完全适配标准PCB通孔焊盘尺寸,可直接匹配常规2.54mm间距的印制板安装孔位,安装时无需额外定制转接板,能够直接通过波峰焊或手工焊接完成固定,引脚的机械强度经过冗余设计,可承受常规装配过程中的弯折应力,

  避免焊接或调试过程中出现引脚断裂、脱落的问题。器件主体采用矩形塑封结构,外壳为黑色阻燃环氧材质,端面为白色绝缘封装层,整体外形规整无突出结构,安装边界清晰,在PCB布局时可直接按照器件本体的长宽尺寸预留安装空间,无需额外预留避让结构,适合高密度排布的射频电路场景。设计过程中充分考虑了器件的电磁屏蔽需求,塑封外壳内部集成金属屏蔽层,可减少外部电磁干扰对混频核心电路的影响,同时降低本振信号向外辐射干扰周边电路的概率,引脚的排布顺序严格对应混频器的射频输入、本振输入、中频输出及接地端口,端口定义符合行业通用的引脚排布规范,工程师在电路设计时可直接套用通用封装库,无需重新绘制封装,能够大幅缩短电路设计的周期。在实际选型应用中,

  该款混频器的端口驻波比、隔离度等参数均满足常规民用射频设备的使用要求,可适配绝大多数中小功率射频信号的频率变换需求,直插封装的形式也方便实验室阶段的电路调试与器件更换,相比表贴封装更适合原型机开发阶段的反复拆装测试,同时器件的工作温度范围覆盖常规工业级设备的使用要求,可在多数非极端环境下的通信设备中稳定工作。
