CA6140车床配套金属焊接支撑框架结构

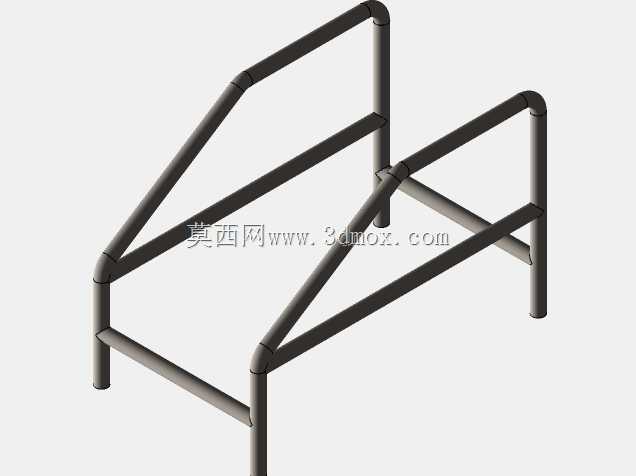

　　这套金属支撑框架是为CA6140普通车床配套设计的附属承载结构，主要用于车床周边工位的工件临时承托、操作辅助扶手搭建，也可作为车床外置冷却管路、走线桥架的安装基体，适配车间内车床工位的现场改造需求。从结构设计逻辑来看，整体采用圆管弯折后焊接成型的工艺路线，所有连接节点均采用相贯线焊接处理，避免了额外角件连接带来的装配误差与应力集中问题，框架的斜向支撑管采用45度倾角布置，刚好匹配管材的弯折工艺特性，不需要额外定制非标弯管模具，常规车间弯管设备即可完成管材预成型。框架的四根竖直立柱底部预留了安装孔位，可直接通过膨胀螺栓固定在车床旁的混凝土地面上，安装边界距离车床床身侧面预留了120mm的安全间隙，不会干涉车床溜板箱的全行程移动，

　　也不会影响卡盘装夹工件时的操作空间，整体框架的顶面高度设置为850mm，和CA6140车床的操作台面高度齐平，操作人员在装卸工件时可以直接将重型工件临时搁置在框架上，降低弯腰搬运的劳动强度。结构受力层面，横向连接管分别布置在立柱的上中下三个位置，配合两根斜向的加强撑，将整个框架分割成多个稳定的三角形受力单元，单侧垂直承重可达到150kg，完全满足普通车床加工时的小型工件、工装夹具的临时放置需求，管材选用常规的Q235焊接钢管，壁厚3mm，兼顾结构强度与材料成本，焊接完成后仅需做除锈喷塑处理即可适配车间的常规使用环境，不需要额外做防腐处理。在实际车间应用场景中，这类框架除了作为车床旁的工件承托结构，

　　也可根据现场需求加装挡板后作为工具挂架使用，或者在顶部铺设木板后成为简易的工位操作台，结构的模块化管材拼接设计也方便后续根据现场空间尺寸做快速改型，不需要重新设计整体受力结构，只需要调整对应管材的切割长度即可适配不同的安装空间。
