CA6140车床自动停止机构支撑构件

　　在普通卧式车床的日常加工作业场景里，自动停止机构是保障加工行程可控、避免撞刀超程风险的核心功能单元，本次涉及的支撑构件正是该机构的承载安装基础，直接决定整套停止触发组件的安装定位精度与动作可靠性。从实际机加工车间的使用工况来看，CA6140作为普及率极高的通用卧式车床，日常承担轴类、盘类零件的车削作业，进给行程的自动停止触发需要稳定的支撑结构来固定触发拨杆、行程碰块等组件，该构件的结构设计完全适配车床溜板箱侧的安装空间，不会与床身导轨、进给手轮等原有部件产生运动干涉。

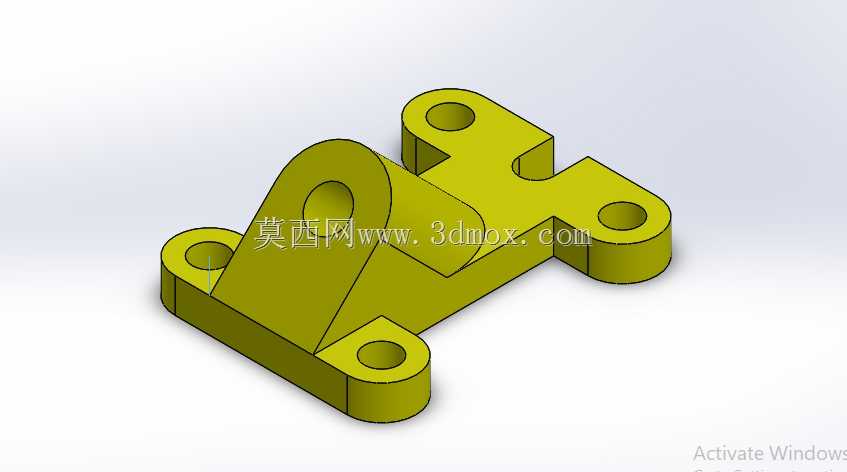

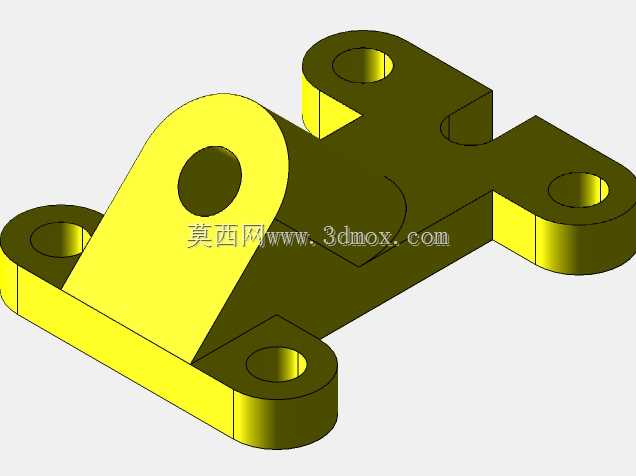

　　从结构设计逻辑来看，构件采用一体化铸造成型后机加工的工艺思路，主体为带斜向加强筋的立板与底板组合结构，底板上分布的四个安装孔位完全匹配CA6140车床溜板箱侧的原有安装螺孔位置，安装时无需额外打孔改造，可直接通过螺栓完成固定，安装孔的沉台设计能够让螺栓头完全沉入构件平面以下，避免突出的螺栓头剐蹭操作人员衣物或是干涉周边部件的运动轨迹。立板上的同轴通孔用于安装停止触发机构的转轴，孔位的同轴度公差控制在0.02mm以内，能够保证转轴转动时无卡滞，确保触发动作的响应灵敏度；斜向设置的加强筋连接底板与立板的受力集中区域，在车削作业产生的持续振动环境下，能够有效避免立板受反复冲击出现形变偏移，保证触发位置的长期精度稳定。

　　从安装边界尺寸来看，构件整体宽度控制在120mm以内，高度不超过90mm，安装后突出溜板箱侧面的距离小于60mm，完全处于车床原有安全防护的覆盖范围内，不会额外增加操作人员的作业磕碰风险。构件的所有棱角位置均做了R2-R3的倒角处理，既能够消除加工后的毛刺锐边，也能减少应力集中点，提升构件在长期振动工况下的疲劳强度。在实际功能实现上，该构件除了承载触发转轴之外，侧面的凸台结构还可用于固定行程开关的安装支架，整套停止机构的触发碰块、复位弹簧都可以依托该构件完成定位装配，不需要额外设计其他转接支架，大幅降低了CA6140车床加装自动停止功能的改造成本与装配难度。针对车床加工时切削液、铁屑飞溅的工况，构件表面采用氧化发黑处理，具备基础的防锈耐蚀能力，日常维护仅需定期清理安装孔位周边堆积的铁屑即可，不需要额外的特殊保养，适配车间粗放的作业维护条件。
