智能家居人体存在感应运动传感器结构设计

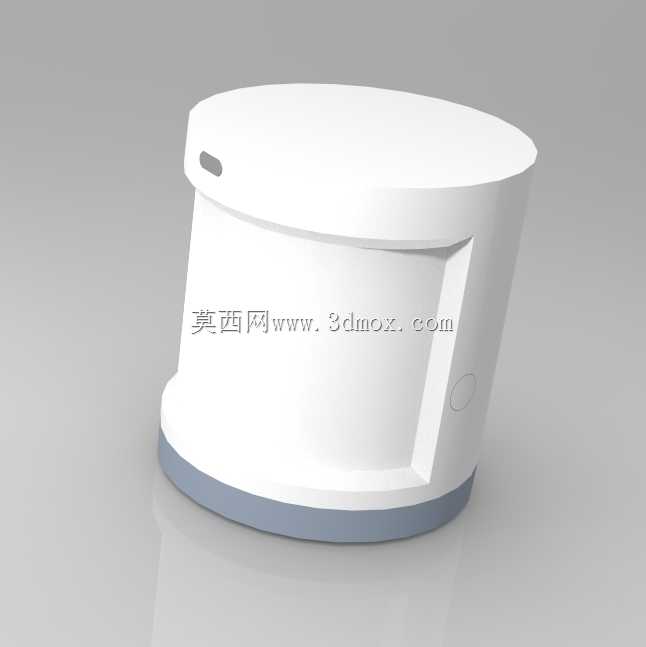

　　这款人体运动感应装置的三维结构，在做智能家居场景配套建模时可以直接复用，不需要反复调整基础曲面参数。日常做全屋智能方案的结构适配时，这类传感器常被布置在玄关、走廊、卫生间干区等位置，用来触发灯光联动、空调启停或者安防告警逻辑，实际落地时对安装边界的适配要求很高，既不能突出墙面太多影响装修整体性，也要保证感应视场角不会被周边装饰构件遮挡。从结构设计来看，整体采用矮圆柱切边的造型，底部设置一圈浅灰色防滑胶圈，安装时不管是直接平放在桌面、柜体层板上，还是通过背胶粘贴在墙面、吊顶边角位置，都能保证贴合稳固，不会因为轻微磕碰出现移位。侧面预留的小尺寸开孔是光敏检测窗口，用来采集环境光照度参数，

　　配合人体运动检测逻辑实现“暗光环境下有人移动才亮灯”的场景，避免白天光线充足时误触发灯光浪费电能。正面的内凹区域是菲涅尔透镜的安装位，做结构时特意将透镜安装面做了12度的仰角设计，适配常规1.2-1.8米的墙面安装高度，保证感应覆盖范围刚好是成年人站立活动的区域，减少地面爬行宠物或者低空飞虫带来的误触发问题。侧面的圆形凹陷是功能按键的位置，做了下沉式设计，既避免日常清洁时误触按键，也能保证整体外观的简洁性，按键下方预留了复位触点的安装空间，不需要额外拆机就能完成设备重置配对。建模时特意将外壳壁厚控制在1.8mm，符合ABS注塑的工艺要求，内部预留了足够的空间放置热释电感应模组、蓝牙通信模组、纽扣电池仓以及信号处理电路板，

　　各个元器件之间预留了0.5mm的安全间隙，避免组装时出现元器件干涉。顶部的平面做了细微的磨砂纹理处理，既不容易残留指纹，也能和常见的白色家装墙面、吊顶材质形成视觉上的统一，不会显得突兀。在做安装边界校核时，这款传感器的整体直径控制在65mm，整体高度42mm，不管是明装还是搭配嵌入式底座安装，都不会占用过多空间，切边的造型设计可以让设备紧贴墙角安装，相比正圆柱造型能减少20%的突出墙面距离，适配更多狭窄安装位置。内部的电池仓采用抽拉式结构，不需要拆开整个外壳就能更换电池，结构上做了防呆设计，电池装反时无法推入仓体，避免用户更换电池时接反正负极损坏电路。感应透镜的安装位做了定位卡扣，组装时不需要打胶就能固定透镜，后期维护拆解也不会损坏透镜结构。
