BME280环境传感模块三维结构设计

　　做嵌入式硬件配套结构设计快十年，经手的环境检测类传感模块少说也有几十款，这次拆解复刻的BME280模块，是工业现场、消费级环境监测设备里出镜率极高的一款核心检测单元。很多刚入行的结构工程师做配套外壳时，总容易忽略这类小模块的安装边界，要么预留的插针空间不够导致装配顶壳，要么固定孔位对位偏差装不上，最后只能反复改模打样，耽误项目进度。

　　先从实际应用场景说，这款模块的适用场景覆盖得很广，小型气象站的温湿度气压采集单元、智能家居的新风系统环境参数检测、工业机柜内部的微环境监测、甚至便携穿戴设备的海拔辅助测算，都能见到它的身影。它采用I2C通讯接口，仅需两根信号线就能完成数据传输，6个引脚分别对应电源、地、I2C时钟、I2C数据以及两个可选功能引脚，3.3V的供电设计能直接兼容绝大多数主流主控板的供电逻辑，不需要额外做电平转换电路，这也是它能被广泛应用的核心原因之一。

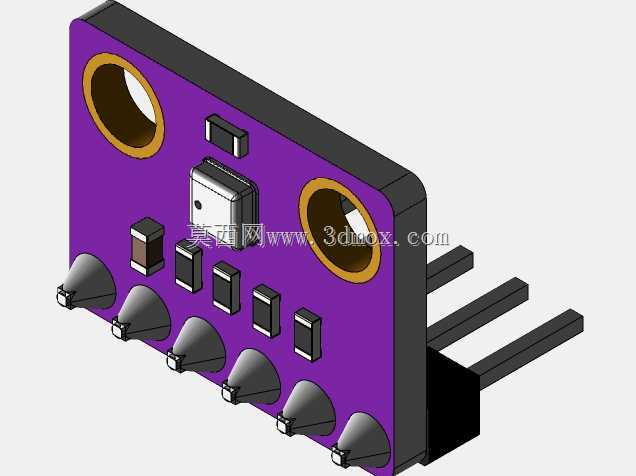

　　做这款模块的三维建模时，最先要敲定的是PCB基板的外形尺寸，这款模块采用常规的紫色阻焊PCB设计，板身整体为矩形结构，两个对角位置设计了直径3.2mm的金属化安装孔，孔位周边做了环形露铜处理，既可以用M3铜柱配合螺丝完成悬空固定，也能直接通过尼龙螺柱锁附在设备内部的安装平面上，安装孔的中心距需要严格匹配实物测量值，差0.5mm就可能导致装配时孔位错位。板身一侧伸出6根直插排针，排针的引脚间距为标准2.54mm，单根引脚的直径0.6mm，露出PCB板面的长度为8mm，建模时需要注意排针根部与PCB板边的距离，预留出接插件插拔时的手指操作空间，避免配套外壳设计时排针位置与壳壁干涉。

　　板上的元件布局也需要完全还原实物的排布逻辑，核心的BME280传感芯片布置在板身中部偏上的位置，外部做了金属屏蔽罩封装，屏蔽罩的高度为1.2mm，建模时不能忽略这个高度，否则外壳内壁压到屏蔽罩会导致芯片受力损坏。屏蔽罩周边排布了六个0603封装的贴片电阻电容，以及一个贴片稳压芯片，这些元件的高度都控制在1mm以内，不会超出屏蔽罩的高度边界，做结构避让时只要预留出1.5mm的元件高度空间，就不会出现元件被压的问题。板身靠近排针的一侧排布了六个上拉电阻与ESD保护元件，元件排布整齐，间距符合PCB设计的工艺规范，建模时还原这些元件的位置，能帮助结构工程师快速判断板上元件的最高点位，确定外壳内部的净空高度。

　　实际做设备配套结构设计时，这款模块的安装边界需要注意几个细节：首先是模块的整体厚度，PCB基板厚度1.6mm，加上背面焊点的高度0.3mm，正面最高元件高度1.2mm，整体堆叠厚度不超过3.1mm，只要外壳内部预留3.5mm的板卡安装空间，就能完全容纳模块；其次是排针的插拔方向，排针伸出方向如果是垂直于安装平面，需要在外壳对应位置预留排针过孔，过孔直径建议做1mm，既能让排针顺利穿出，也能避免过大的缝隙导致灰尘进入设备内部；如果是采用卧式安装，将模块平贴在安装平面上，需要注意排针弯折后的高度，弯折半径不能小于1mm，避免引脚折断。另外两个安装孔的位置，距离板边的距离分别为5mm，设计安装柱时，柱体直径不要超过6mm，否则会与板边的元件产生干涉。

　　很多工程师做这类小模块的建模时，总觉得元件小不用精准还原，实际上在做紧凑结构设计时，哪怕一个0603电容的位置偏差，都可能导致外壳加强筋压到元件，造成电路短路。这款模型在建模时，所有元件的位置、尺寸、高度都按照实物1:1复刻，安装孔位、排针间距都经过实际测量校准，既可以用来做设备结构设计时的装配干涉检查，也能作为教学案例，帮助新手工程师了解这类传感模块的结构组成与布局逻辑。在做环境监测类设备的结构开发时，直接调用这款模型就能快速完成板卡布局，不用再反复测量实物尺寸，能大幅缩短结构设计的周期，减少打样验证的次数。
