金属壳体传动腔体机械结构三维设计

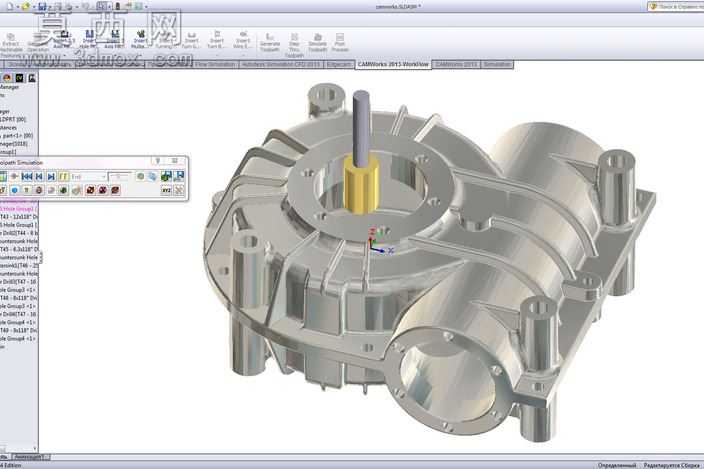

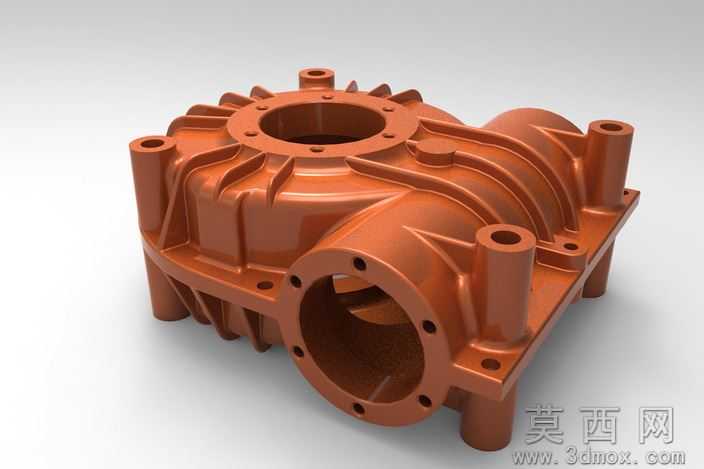

本作品为金属材质的传动集成腔体机械结构，采用三维建模软件完成全参数化设计，建模过程严格遵循机械加工工艺与装配逻辑，完整还原了该类集成式传动壳体的全部结构细节。建模阶段首先以基准面定位搭建整体布局框架，通过拉伸、凸台、切除等基础特征命令构建主体轮廓，针对壳体上的多组轴承安装孔位、连接法兰端面、定位销孔、螺栓过孔等特征，采用阵列、镜像、异形孔向导等命令保证孔位的位置精度与尺寸一致性，所有安装孔的同轴度、端面垂直度均按照机械设计公差要求进行参数约束，确保后续虚拟装配时各配合部件可实现无干涉装配。材质设置上选用铸铝合金作为基础材质，通过调整材质的金属粗糙度、反射率、环境光遮蔽参数，还原出金属机加工后的细腻金属质感，法兰端面、安装孔内壁等机加工面设置更高的光洁度参数，非加工的壳体外表面保留轻微的铸造肌理质感，渲染阶段采用软件内置的环境贴图模拟车间自然光环境，通过多角度打光突出壳体的曲面过渡、加强筋结构与安装凸台的立体轮廓，清晰展现各部分结构的衔接关系。结构设计上，该腔体采用集成式布局，将多组传动部件的安装腔整合在同一壳体上，外部设置多道放射状加强筋提升壳体整体刚性，同时预留了多组外接管路、传感器的安装接口，各腔体之间设置密封槽结构用于安装密封件，保证传动腔工作时的密封性，底部设置带安装孔的固定凸台用于整体结构的设备固定，侧面的法兰接口用于对接外部传动部件，整体结构紧凑合理，在保证结构强度的前提下尽可能优化了壳体壁厚，实现轻量化设计。设计过程中同步完成了干涉检查与质量属性测算，验证了各安装位的空间预留满足对应传动部件的装配需求，可直接用于后续的工程图导出、数控加工编程或者3D打印验证，也可作为机械设计教学中集成式壳体类零件建模的参考案例，帮助学习者掌握复杂壳体类零件的建模思路、特征命令运用技巧以及机械结构设计的工艺合理性考量逻辑。
