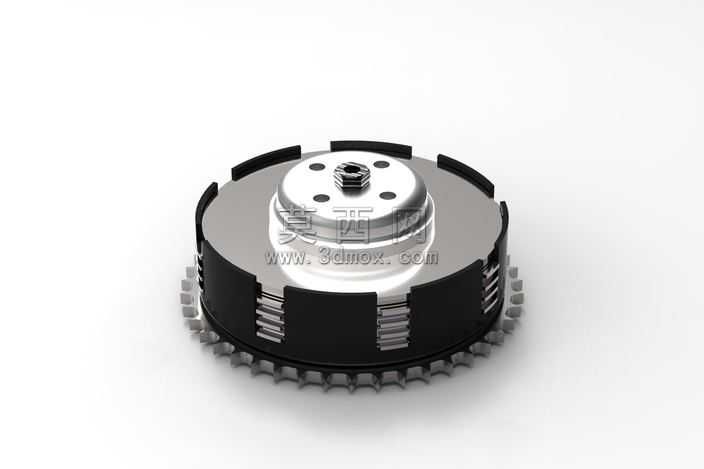

维利斯发动机配套离合器组件结构设计

本离合器组件为适配维利斯9E系列发动机开发的传动离合结构，采用三维参数化建模方式完成全零件设计与装配验证，建模过程中严格遵循机械传动设计规范，对每一处配合尺寸做公差适配校验，确保虚拟装配状态下无干涉、无错位问题。整体结构采用多片式摩擦离合核心设计，外围集成链轮传动结构，建模时对摩擦片组的叠放间隙、压盘的压紧行程、中心锁紧螺母的螺纹配合都做了精细化特征还原，每一片摩擦片的散热槽、压盘的定位凸台、离合器鼓的卡槽结构都按照实际加工逻辑做特征拆分，避免建模过程中出现非 manufacturable 的畸形结构。材质渲染阶段针对不同部件做了差异化材质分配：离合器外鼓与中心压盘采用镀锌钢材材质，调整金属粗糙度参数还原机加工后的哑光金属质感，摩擦片组采用耐高温复合材料材质，添加细微颗粒纹理模拟摩擦材料的表面质感，外围链轮采用淬火钢材材质，对齿面做轻微做旧处理模拟实际使用中的磨损痕迹，底部链轮的每一个轮齿都按照标准链轮齿形参数生成，确保齿形啮合角度符合传动要求。设计过程中重点考量离合动作的传动逻辑：中心锁紧结构用于固定压盘初始位置，多组弹簧结构提供离合压紧所需的预紧力，外鼓的卡槽结构用于约束摩擦片的周向转动，外围链轮用于对接发动机传动链条实现动力输入，摩擦片组通过轴向压紧产生的摩擦力实现动力的接合与断开，建模时对弹簧的预压缩状态、摩擦片的分离间隙都做了运动仿真层面的校验，确保离合行程范围内各部件运动无卡滞。整体模型完成装配后添加了工作室级渲染环境，采用柔和的顶光与侧光组合，突出金属部件的轮廓层次与结构细节，阴影做柔化处理避免遮挡底部链轮的齿形结构，最终呈现的模型既可以用于机械结构教学演示，也可作为传动系统设计的参考原型，为同类小排量发动机离合器的设计优化提供可复用的结构参考。
