六面旋转式环形仓储料仓结构设计

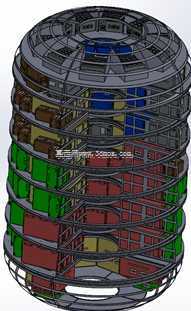

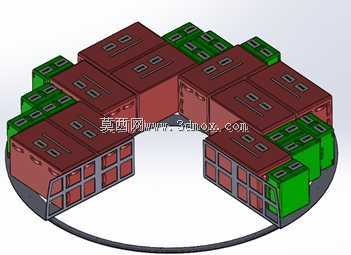

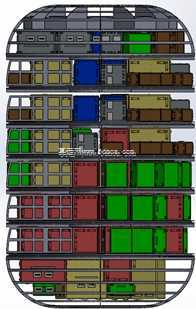

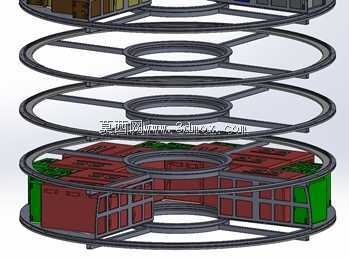

　　该回转式存储结构主要面向小批量多品类物料的紧凑化存储场景，常见于车间工位旁的零散配件暂存、小型加工单元的工件周转环节，相比传统层板式货架，能在同等占地条件下提升近三倍的有效存储容积，适配生产现场狭窄的安装空间，无需预留大面积通道即可完成全仓位的取放作业。整体结构采用中心立柱承载的回转框架设计，六个独立的弧形存储单元沿中心轴环形阵列排布，每个弧形单元内部设置分层格挡，可根据存储物料的尺寸调整格挡间距，顶部与底部设置固定的环形端盖，既作为回转框架的轴向定位结构，也可遮挡内部存储物料避免落灰，两侧延伸的翼状结构为安装固定位，可通过膨胀螺栓直接固定在地面或工位台面上，安装时需保证中心立柱的垂直度偏差不超过千分之一，避免回转过程中出现卡滞。

　　设计阶段优先考虑了操作的便捷性，存储单元旋转时的阻尼经过匹配设置，操作人员单手即可推动仓位旋转至取料位置，每个弧形存储单元的开口朝向外侧，旋转至操作位时无需探身即可拿取内部物料，格挡的高度设置兼顾了常见标准件、小型加工件的存储高度，避免空间浪费的同时防止物料堆叠过高滑落。结构的受力传递路径经过优化，所有存储物料的载荷通过弧形单元的侧边框架传递至中心回转支承，再由中心立柱传导至安装基础，底部端盖内置的回转支承选用标准深沟球结构，维护时仅需定期加注润滑脂即可保证长期顺畅运行，两侧的固定翼板设置了长条形安装孔，可适配不同的安装孔位偏差，降低现场安装的对位难度。从安装边界来看，整体结构的最大回转直径可根据现场场地调整，

　　常规规格的回转半径控制在八百毫米以内，整体高度不超过一千二百毫米，不会遮挡操作人员的视线，可直接布置在机床旁的操作空位，作为加工前后工件的临时存储工位，减少操作人员往返物料区的走动距离，提升单工位的作业效率。弧形存储单元的面板采用镂空式设计，既可以减轻整体结构的自重，也能直观看到每个仓位的物料存储情况，无需逐个拉开仓位查找物料，端盖与回转框架之间预留了五毫米的间隙，避免热胀冷缩导致的转动干涉，适配车间内温差变化较大的作业环境。
