70mm规格侧出风离心鼓风机结构设计

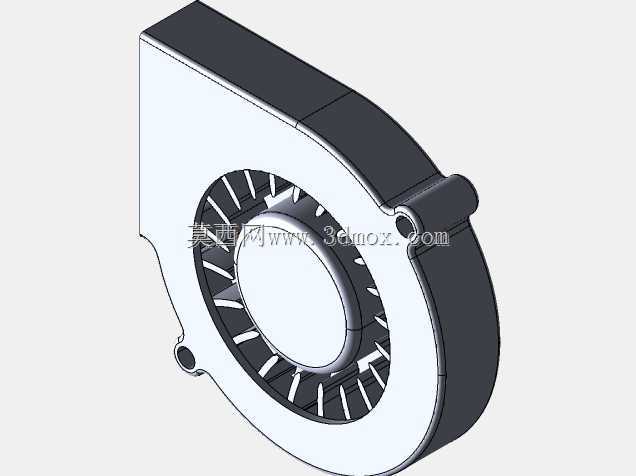

　　这类小尺寸离心式鼓风机，在紧凑型电子设备散热、小型工业仪器通风、桌面级3D打印机风道构建、小型工控机箱主动散热场景中应用十分广泛，和常规轴流风扇不同，离心结构可以在有限的安装空间内提供更高的风压，能够克服密集散热鳍片、狭窄风道带来的风阻，实现定向的气流输送。从结构设计来看，这款风机采用蜗壳式流道设计，上半部分壳体为平面封盖结构，下半部分集成蜗壳型出风流道，侧方设置矩形出风口，能够将叶轮旋转产生的离心气流沿蜗壳切线方向导出，避免轴流风扇直吹时气流分散、风压不足的问题。叶轮采用多叶片前倾式设计，叶片沿轮毂周向均匀排布，叶片弧度经过流道仿真优化，能够在低转速下保持较高的送风效率，同时降低气流切割产生的紊流噪音。安装边界上，

　　这款风机的整体外形尺寸为70mm×70mm×15mm，属于超薄型离心风机范畴，蜗壳壳体对角位置设置了两个带通孔的安装凸耳，安装孔位适配常规M3规格固定螺丝，安装时不需要额外设计复杂的固定支架，直接通过凸耳锁附即可完成固定，能够适配绝大多数紧凑型设备的内部安装空间。设计过程中，需要重点匹配叶轮和蜗壳内壁的间隙，间隙过大会导致气流回流，降低送风效率，间隙过小则容易出现叶轮擦碰壳体的问题，需要在加工公差和装配公差范围内预留合理的安全间隙，同时保证流道内壁的光滑度，减少气流沿程阻力损失。出风口的尺寸设计也需要匹配对接的风道截面，避免截面突变带来的风损，这款风机的出风口宽度和蜗壳流道出口宽度保持一致，能够实现气流的平顺导出。在实际选型应用中，

　　这类风机常被用于空间受限但需要较高风压的散热场景，比如小型激光雕刻机的激光头散热、紧凑型服务器的局部风道增压、便携式检测仪器的内部空气循环，相比同尺寸的轴流风扇，其送风距离更远，能够将气流精准输送到指定的发热区域，不会出现气流在机箱内部乱流无法有效带走热量的问题。结构建模时，需要重点保证叶轮的动平衡特性，所有叶片的重量偏差、安装角度偏差都需要控制在合理范围内，避免高速旋转时产生振动噪音，同时蜗壳的拼接结构需要设计对应的定位止口，保证上下壳体装配后的同轴度，避免叶轮旋转时出现偏摆。
