CA6140车床软管控制固定装置结构设计

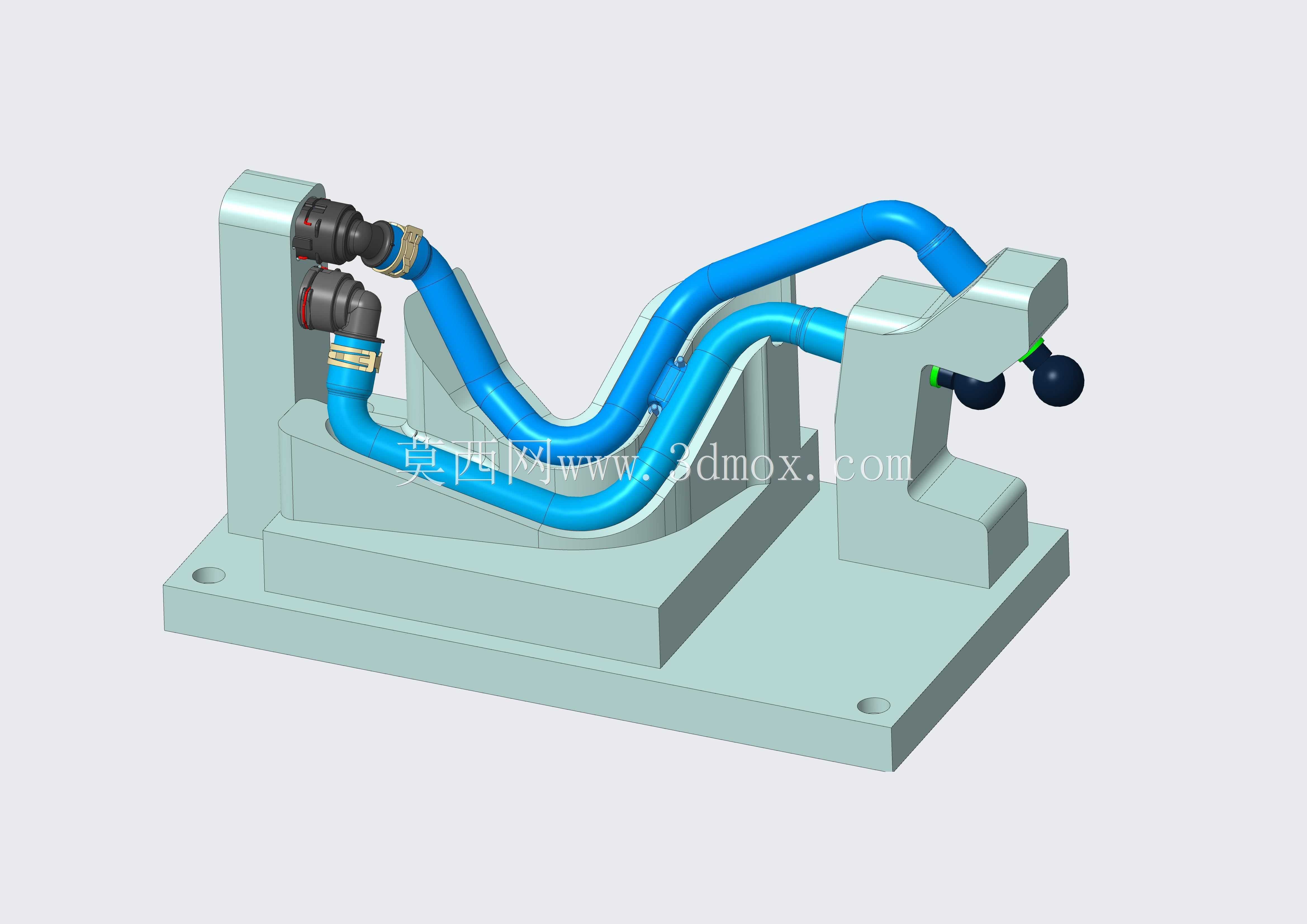

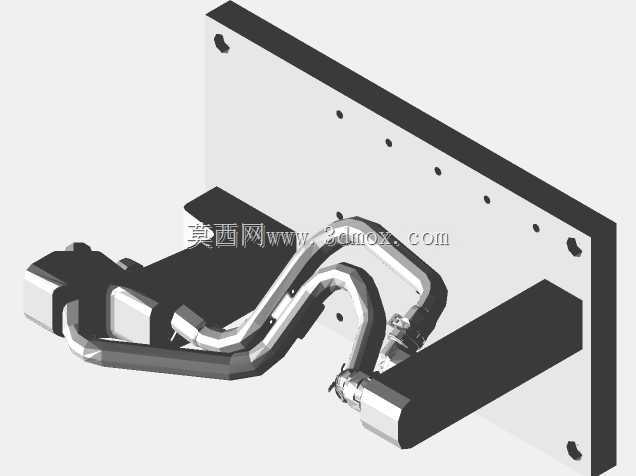

　　这套固定装置主要适配CA6140普通车床的液压、润滑软管排布需求，在车床主轴箱、溜板箱周边的走管区域应用较多，日常车床运行中，切削液喷淋、溜板往复移动、主轴高速运转带来的振动很容易让柔性软管出现移位、与运动部件剐蹭的问题，这套装置就是为解决这类管路固定痛点设计的。从结构上看，装置采用一体式铸造底座作为承载基础，底座上预留了两个沉头安装孔，安装时可以直接通过内六角螺栓固定在车床床身的预制安装平面上，安装孔的跨距参考了CA6140床身侧边的原有安装孔位设计，不需要额外在床身上打孔攻丝，适配现有设备的改装与原厂装配需求。底座上方设置了两个带圆弧定位槽的立式支撑座，支撑座的夹持端做了仿形圆弧设计，圆弧半径匹配常用的液压软管、

　　润滑尼龙管的外径规格，夹持位置还预留了橡胶缓冲垫的安装槽，夹紧时不会损伤软管外壁，同时能吸收管路内流体脉动带来的小幅振动，避免长期夹持导致的软管外壁磨损开裂。两个支撑座之间的走管空间做了圆滑过渡的导向型面，软管排布时可以顺着型面完成S形走向排布，既可以预留出足够的管路伸缩余量，适配溜板移动时带来的管路拉扯位移，也能让管路走向更规整，避免多根软管交叉堆叠导致的检修不便。设计时特意将夹持端的锁紧结构设置在支撑座外侧，日常更换软管或者调整管路走向时，不需要拆卸整个底座，只需要松开外侧的锁紧旋钮就能完成操作，维护效率更高。装置的整体安装边界控制在较小的尺寸范围内，不会占用床身周边的操作空间，也不会与车床的溜板行程、刀架运转轨迹产生干涉，

　　支撑座的高度经过反复校核，刚好让软管排布后与床身表面保留足够的间隙，避免切削液夹带的铁屑堆积在管路与床身的缝隙中，清理铁屑时也不会磕碰管路。整套结构没有多余的复杂零件，所有棱角位置都做了倒角处理，装配时不会划伤操作人员，夹持力可以通过锁紧旋钮的拧紧程度调整，针对不同壁厚、不同材质的软管都能实现可靠固定，不会出现夹得过紧阻断管路通流、或者夹得过松导致管路窜动的问题。在实际机床装配场景中，这类固定装置可以替代传统的扎带、简易管卡，大幅提升车床管路排布的可靠性，降低因软管磨损、脱落导致的设备故障停机概率。
