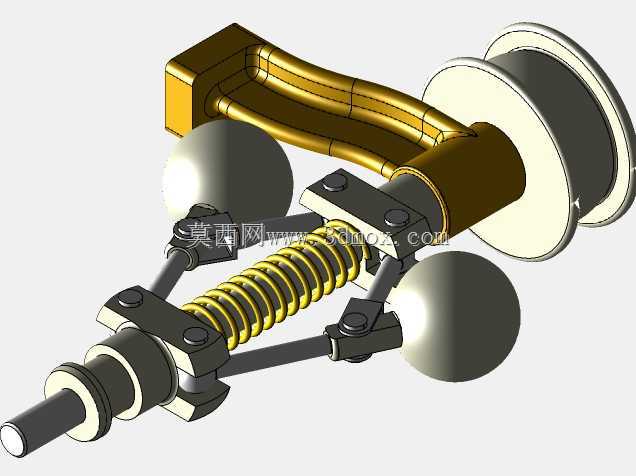

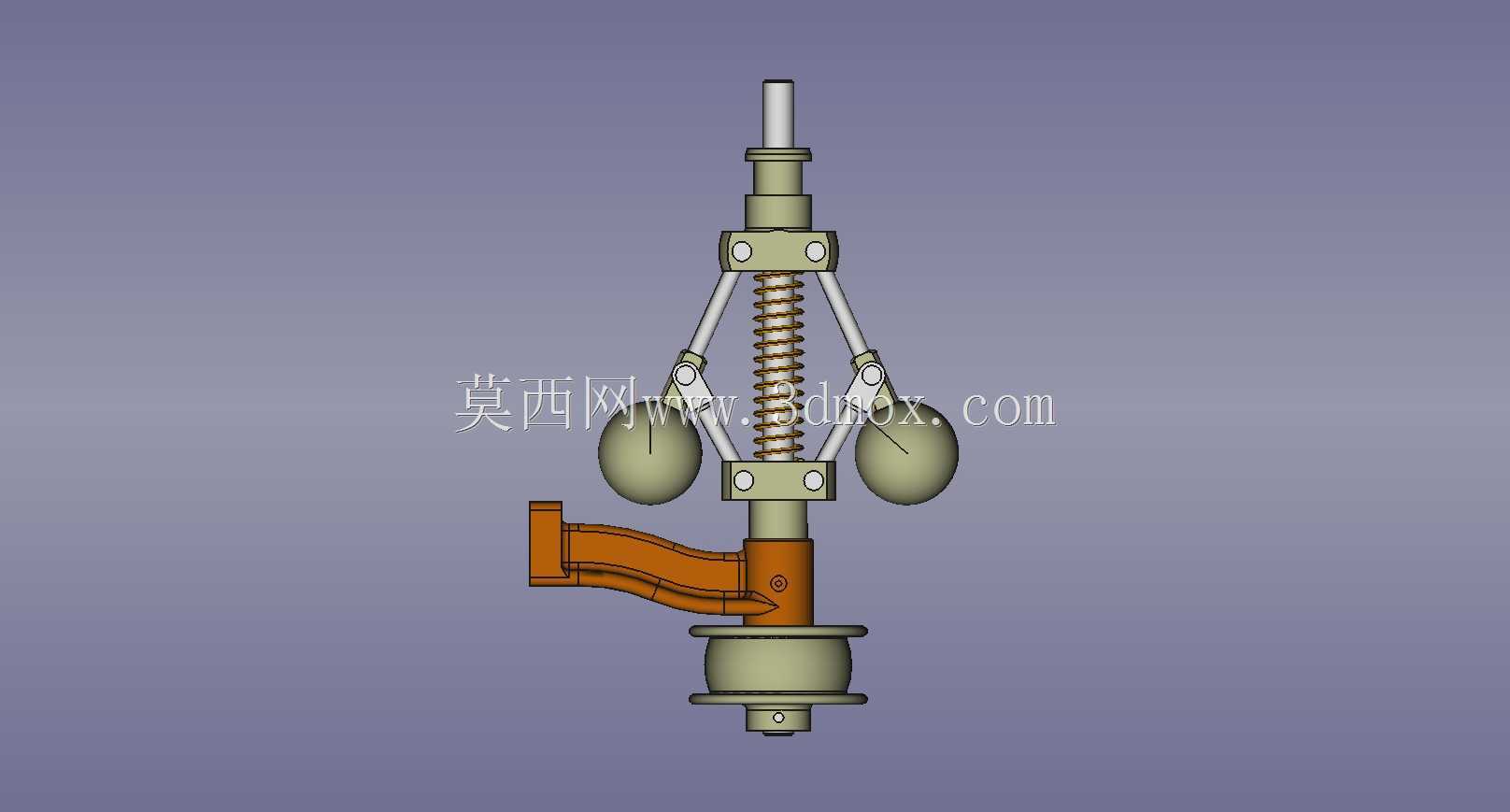

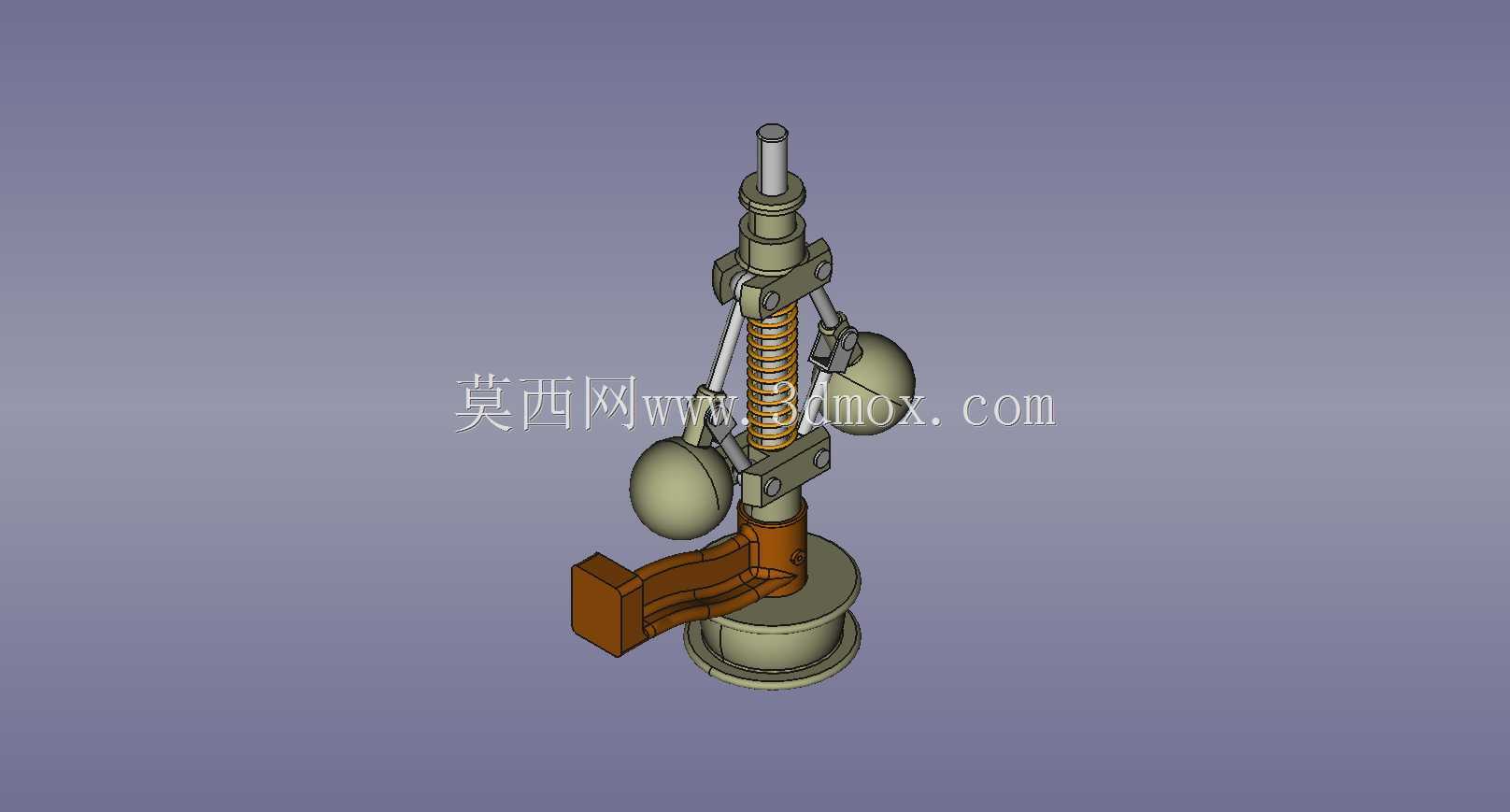

这款离心调速装置主要适配CA6140系列普通车床的主轴转速调控回路,也可移植到同转速区间的中小型通用机床、小型内燃机的转速稳定工况中,核心作用是在负载出现波动时自动调整动力输入量,维持输出轴转速在设定区间内,避免因负载突变引发的转速陡升陡降,保障加工过程中切削线速度稳定,或是动力设备输出转速平顺。从结构设计逻辑来看,装置采用立式同轴布局,核心执行元件为对称布置的两个离心飞锤,飞锤通过铰接支架与上下滑动套连接,中间嵌套复位压簧,整套滑动副与中心传动轴同轴装配,下端设置动力输入连接端,可通过键连接与待调速的转轴直接固连,侧方延伸的拨叉结构为动力输出端,直接对接节气门或者主轴变速的执行拉杆。设计时优先考虑了铰接点的耐磨冗余,
所有飞锤铰接位置都预留了衬套安装空间,滑动套与中心轴的配合选用间隙配合公差,既保证滑动过程无卡滞,又不会因间隙过大出现径向窜动,避免飞锤旋转时出现偏磨。复位弹簧的刚度经过匹配计算,对应CA6140车床主轴的常用工作转速区间,当转轴转速升高时,飞锤在离心力作用下向外张开,带动上滑动套沿轴向下移,压缩弹簧的同时推动侧方拨叉摆动,进而关小动力输入的开度;当转速降低时,离心力减小,弹簧复位推动滑动套上移,带动拨叉开大动力输入开度,整个反馈过程为纯机械闭环,无需额外电控元件,可靠性极强。安装边界方面,装置整体为回转体结构,最大回转直径由飞锤完全张开时的外轮廓决定,安装时需预留足够的径向避让空间,避免飞锤张开过程中与周边的机床罩壳、

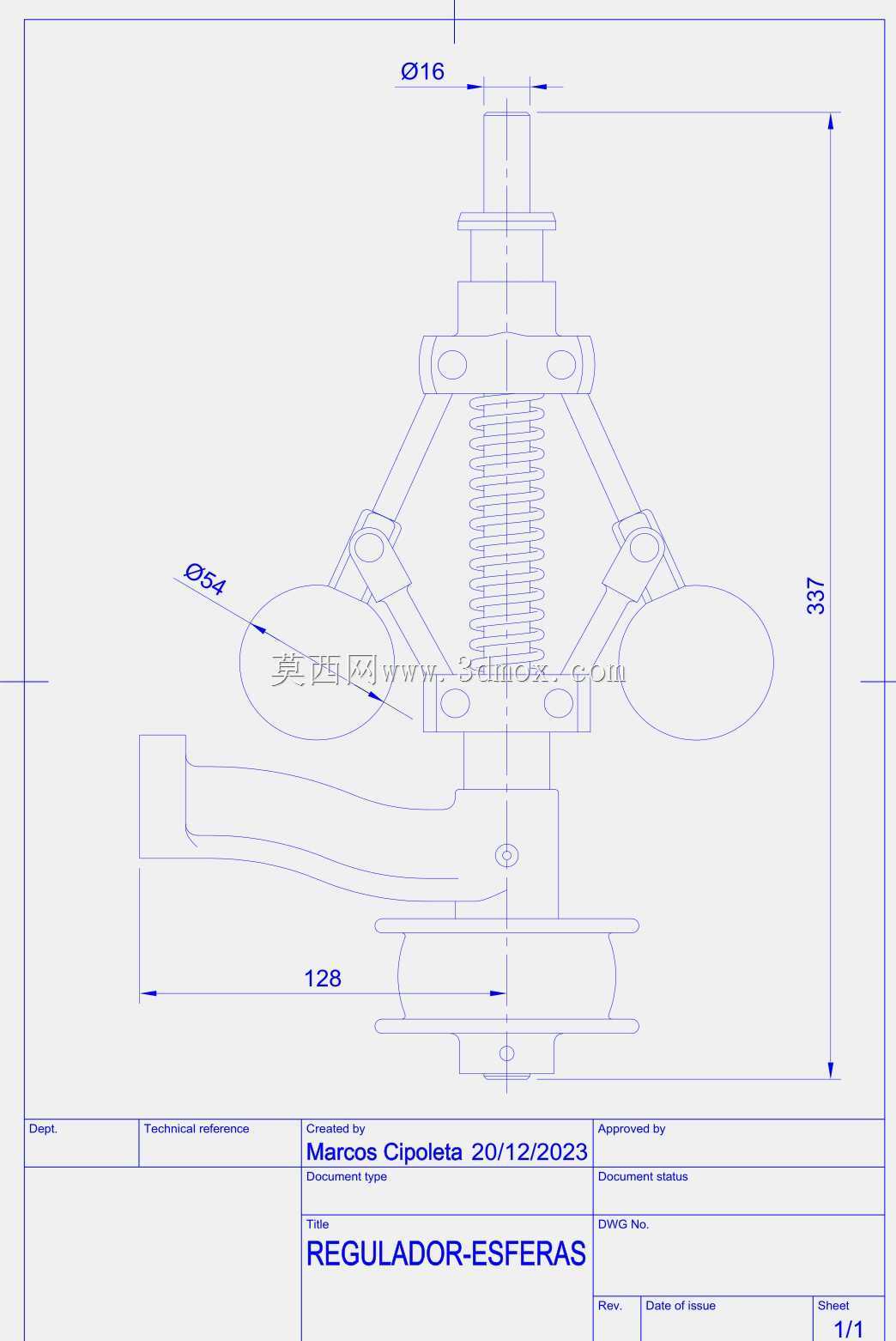

管线发生干涉;轴向安装尺寸以中心轴下端的连接法兰为定位基准,侧方拨叉的行程范围需要与被控的执行机构行程完全匹配,安装时需保证拨叉铰接点与滑动套的拨槽处于同一垂直平面,避免传动过程中出现别卡。在实际机床应用场景中,这类纯机械离心调速结构抗油污、抗切削液飞溅的能力远强于电子调速元件,在车间多尘、多油的恶劣工况下长期运行也不易出现故障,日常维护仅需定期给铰接点加注润滑脂、检查弹簧疲劳程度即可,非常适合传统通用机床的转速稳定控制需求。建模过程中所有铰接副的运动间隙都按照实际装配公差预留,飞锤的质心位置经过反复校核,保证旋转时两个飞锤的离心力对称,不会给中心轴带来额外的偏载,拨叉的曲面轮廓按照实际接触滑动的轨迹做了修形,减少滑动接触时的磨损量。
