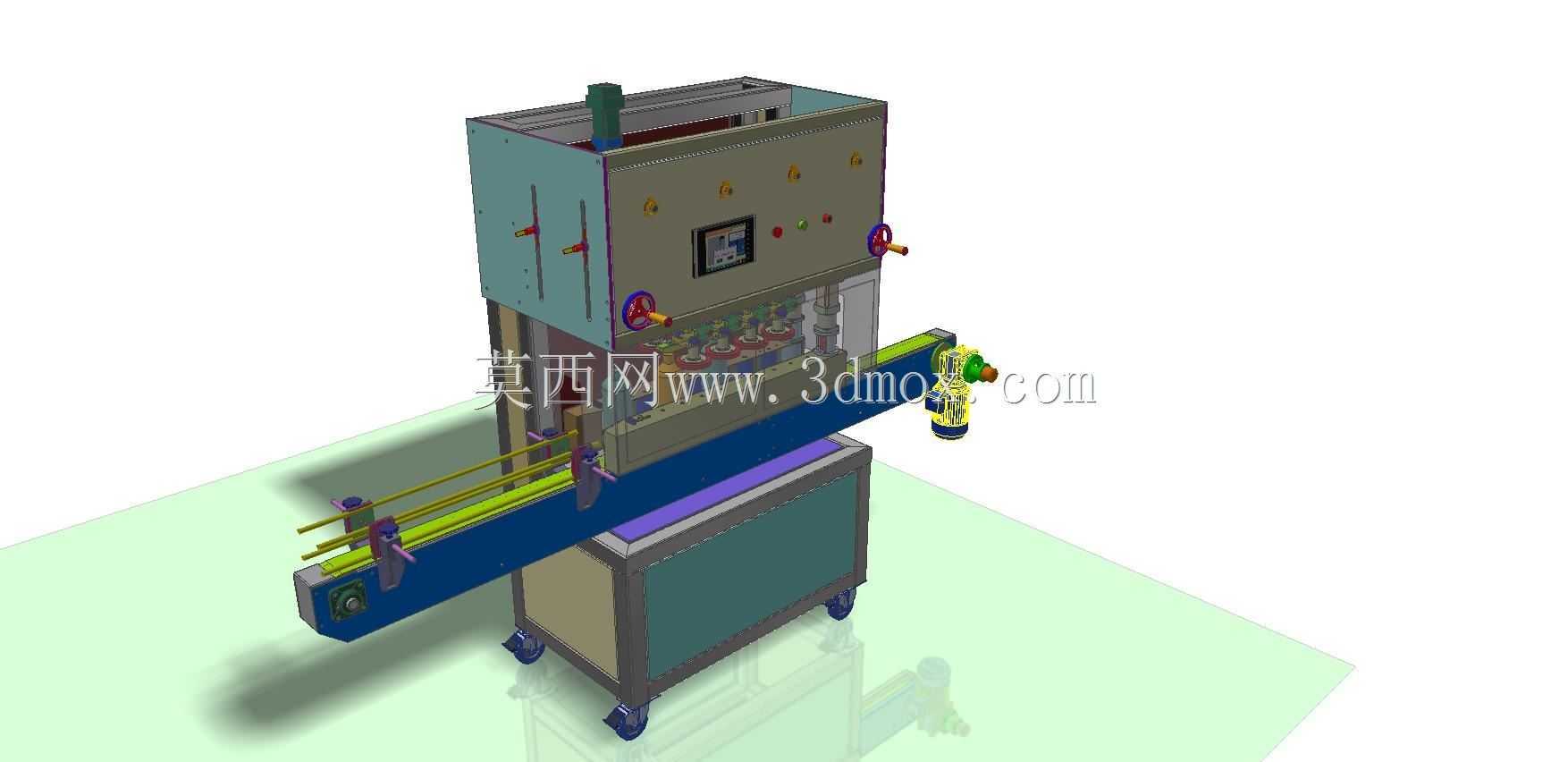

多工位在线主轴式高速压盖设备结构

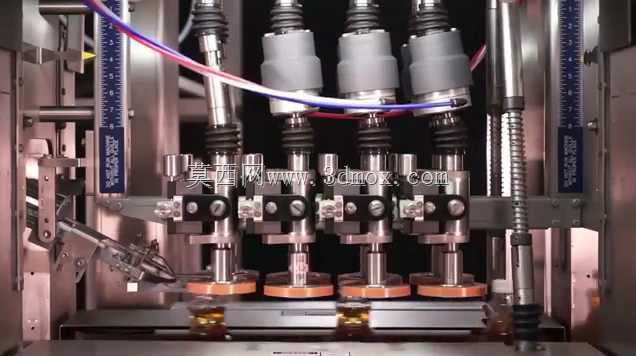

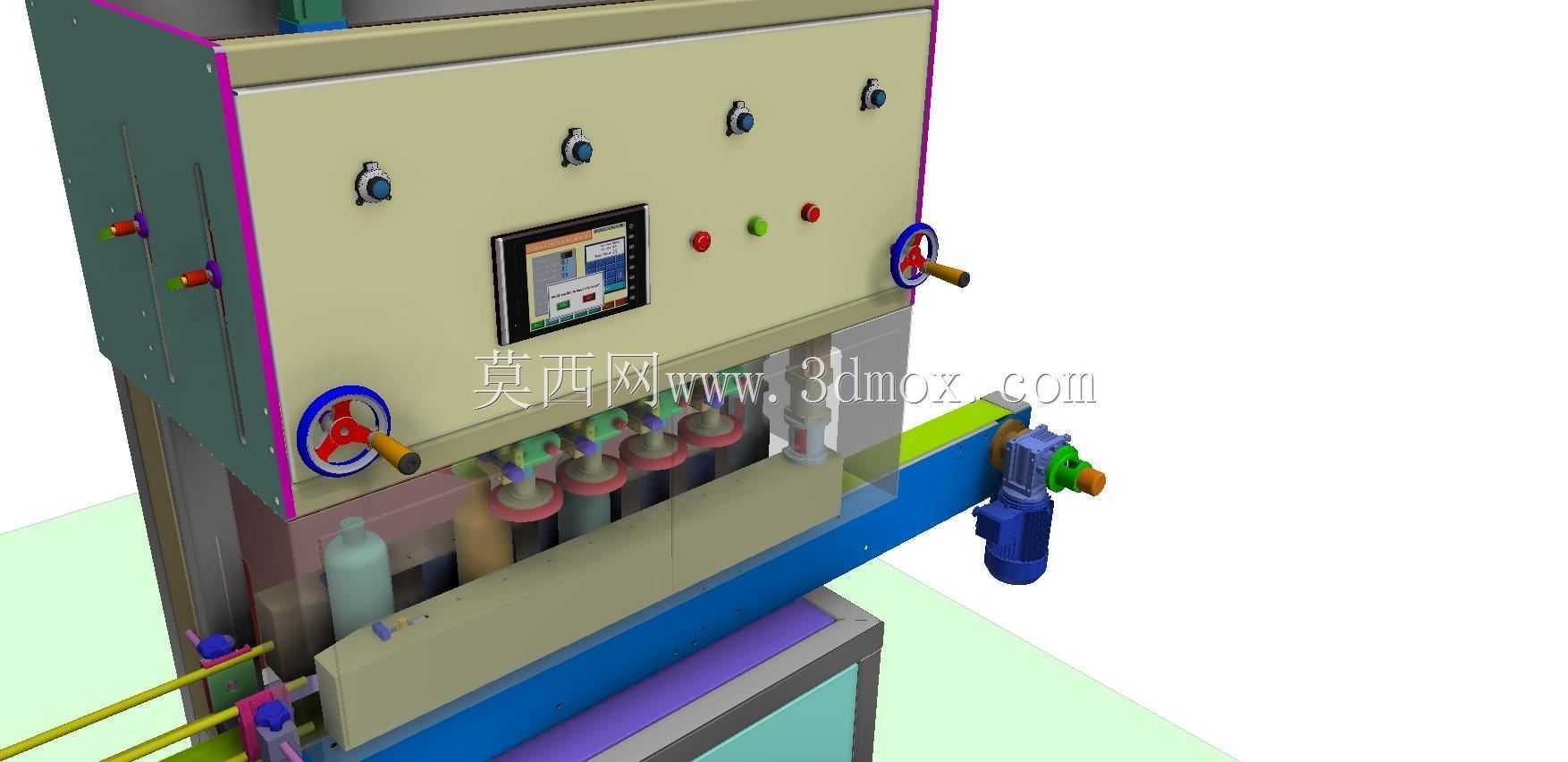

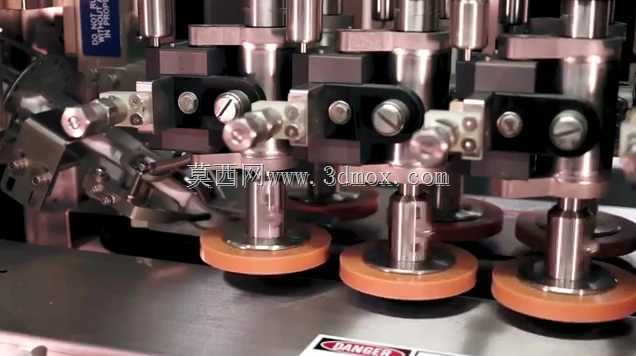

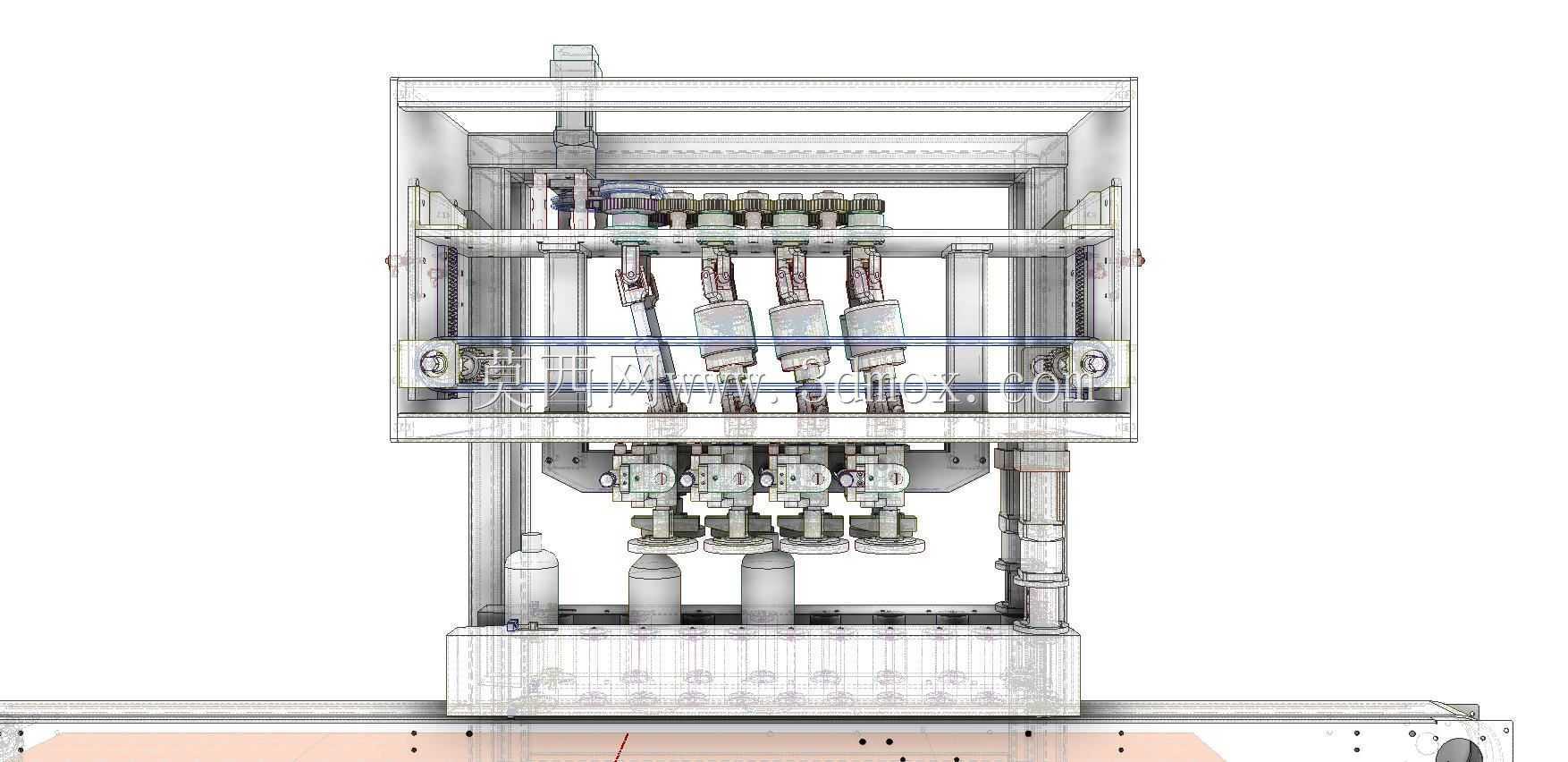

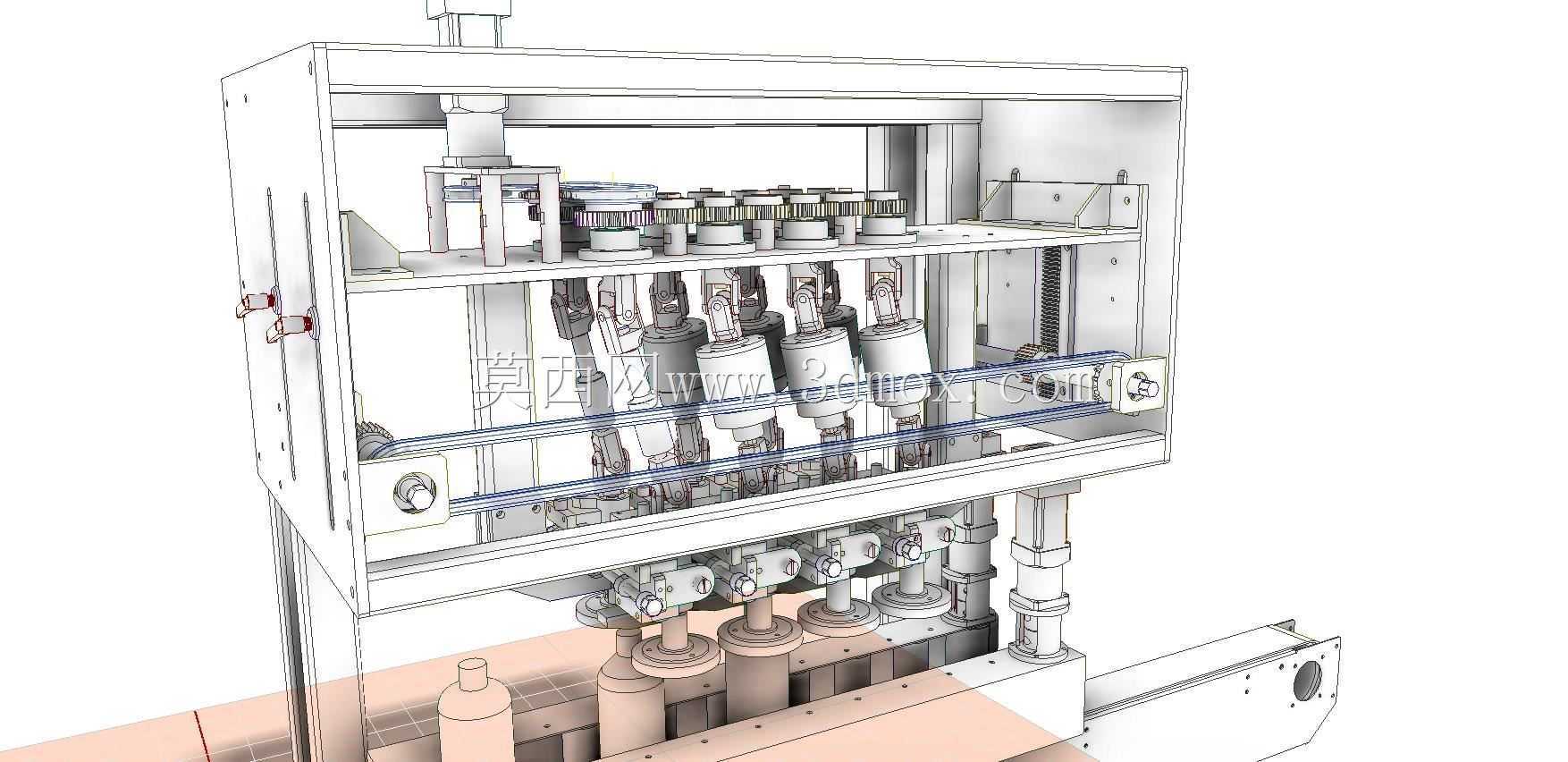

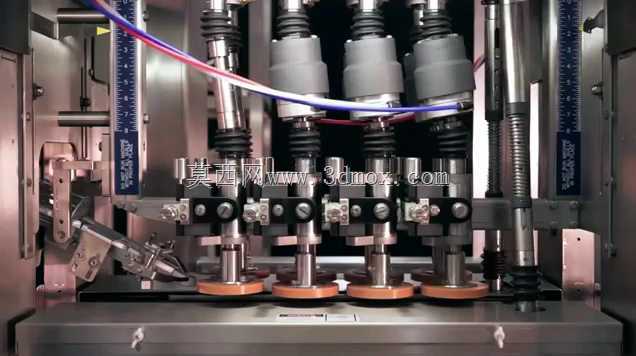

　　这套联机压盖结构主要面向瓶装产品后段包装工序的连续化生产场景，适配食品饮料、日化、医药、化工等行业的瓶装生产线，可直接对接上游灌装、贴标等工位的输送线，完成容器封口环节的连续作业，无需额外配置中转储料机构，能有效缩减生产线占地长度，减少瓶身转运过程中的磕碰、污染风险。设备核心采用多组主轴压盖单元并行排布的结构设计，单组压盖单元集成了扭矩控制、高度自适应、压头快换三个核心模块，可同时对多个输送到位的容器完成旋压封口作业，相比单头压盖设备，生产节拍可提升3至4倍，适配最高每分钟120瓶的中高速生产线运行需求。

　　从实际工况适配角度出发，该结构可兼容塑料螺纹盖、金属防盗盖两种主流盖型，对圆形、矩形乃至异形截面的瓶身容器都有较好的适配性——压头部位采用柔性浮动设计，可根据瓶身顶面的倾斜偏差自动调整压合角度，避免硬接触导致的盖体压裂、瓶肩破损问题；扭矩控制模块可根据盖型材质、密封要求预设压合扭矩阈值，当旋紧扭矩达到设定值时自动停止主轴转动，既保证封口密封性符合行业标准，也不会因扭矩过大导致螺纹滑牙、盖体变形。设备的进料端配置了分瓶螺杆与定位星轮配合的定位机构，可将连续输送的瓶体按固定间距精准分隔，确保每个瓶体都能准确对应到压盖工位的中心位置，避免出现偏盖、歪盖的不良品；出料端则配置了不良品检测剔除位的安装接口，可直接加装视觉检测组件，对压盖完成的产品进行在线检测，将封口不合格的产品自动剔除出生产线。

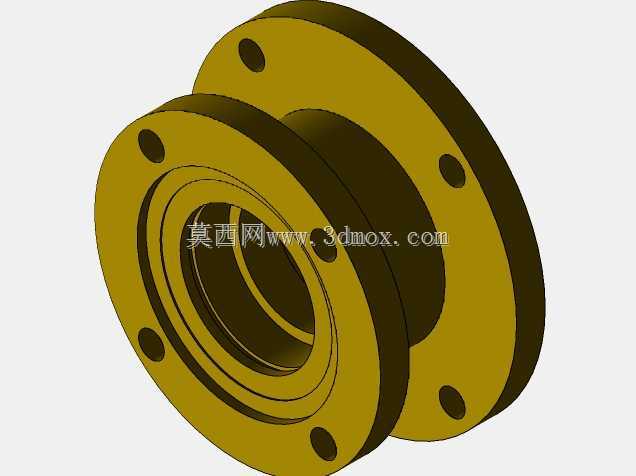

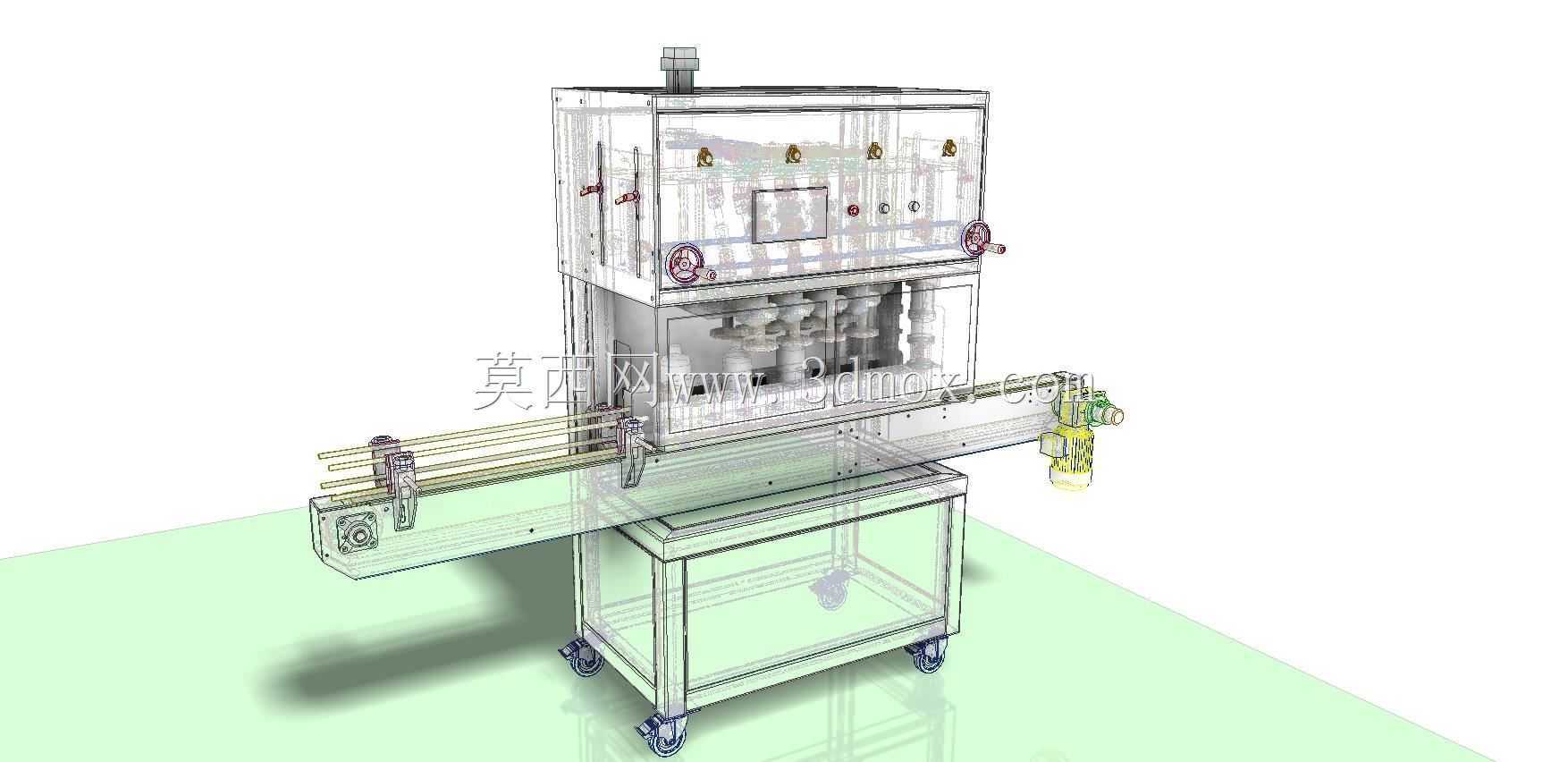

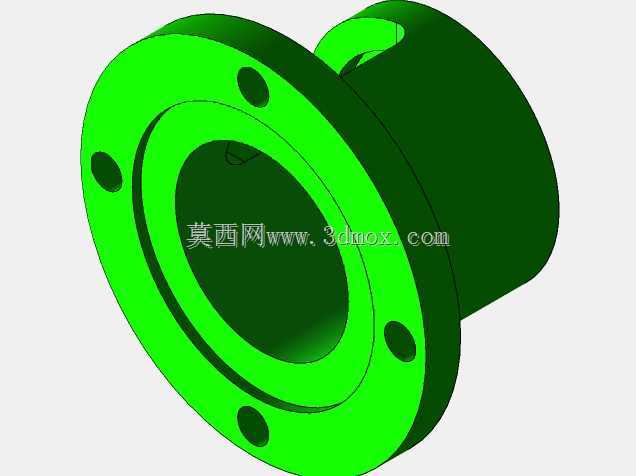

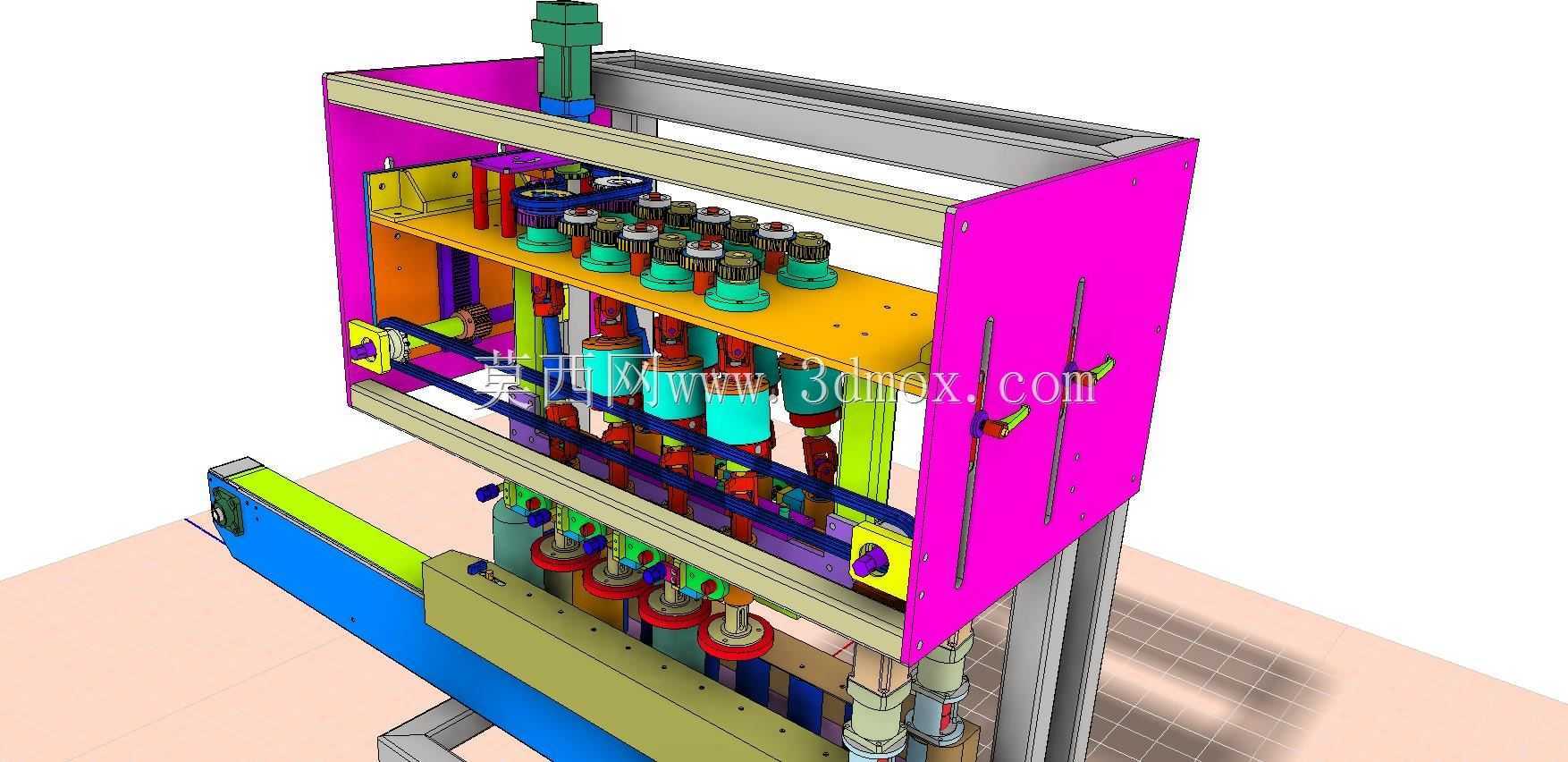

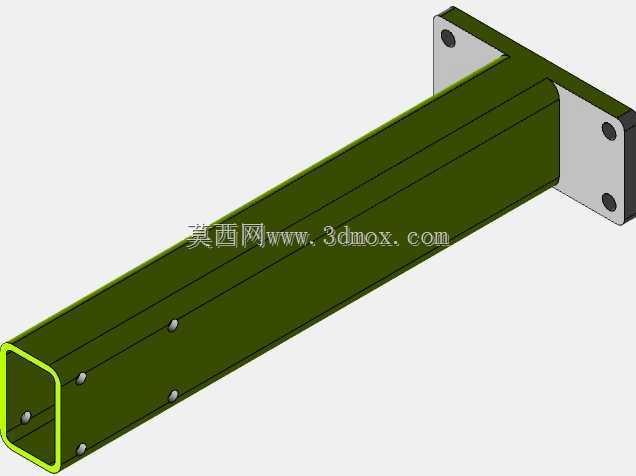

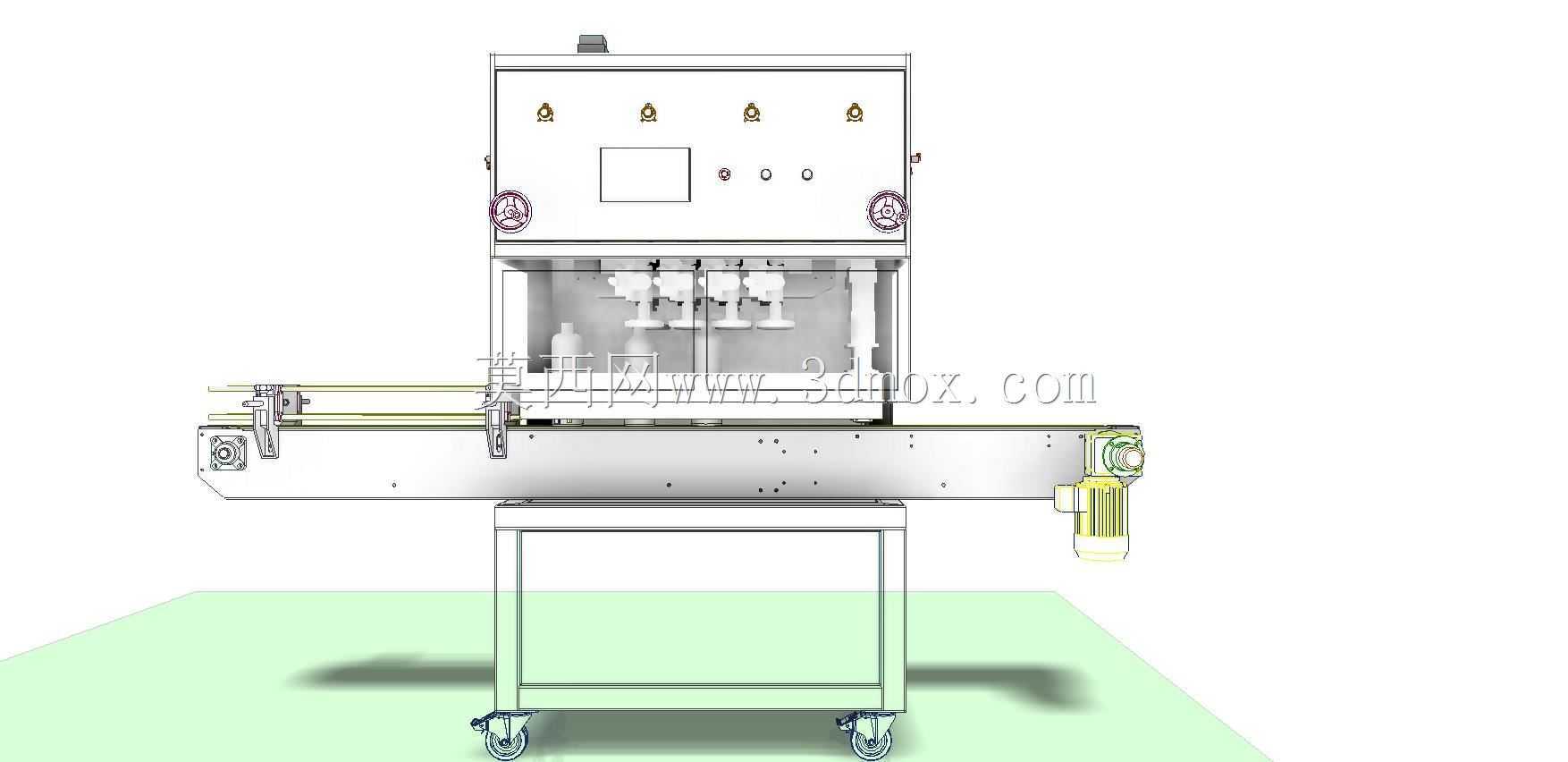

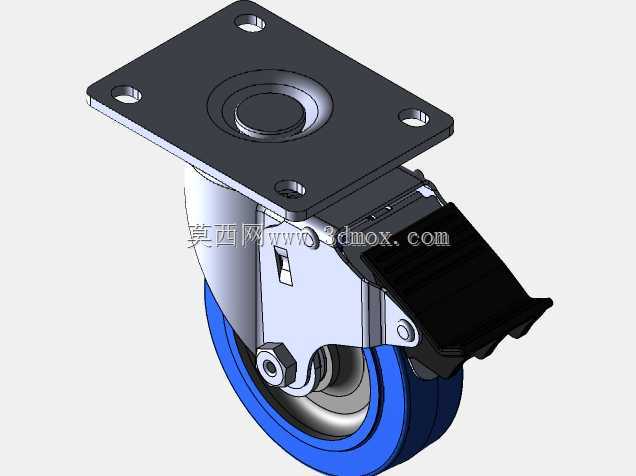

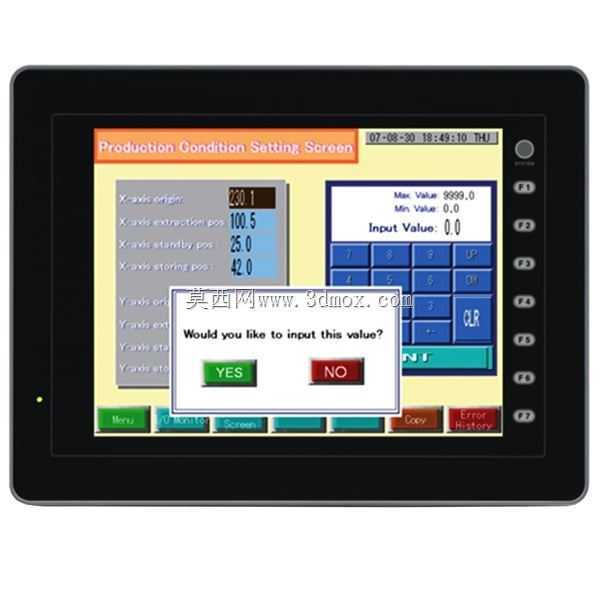

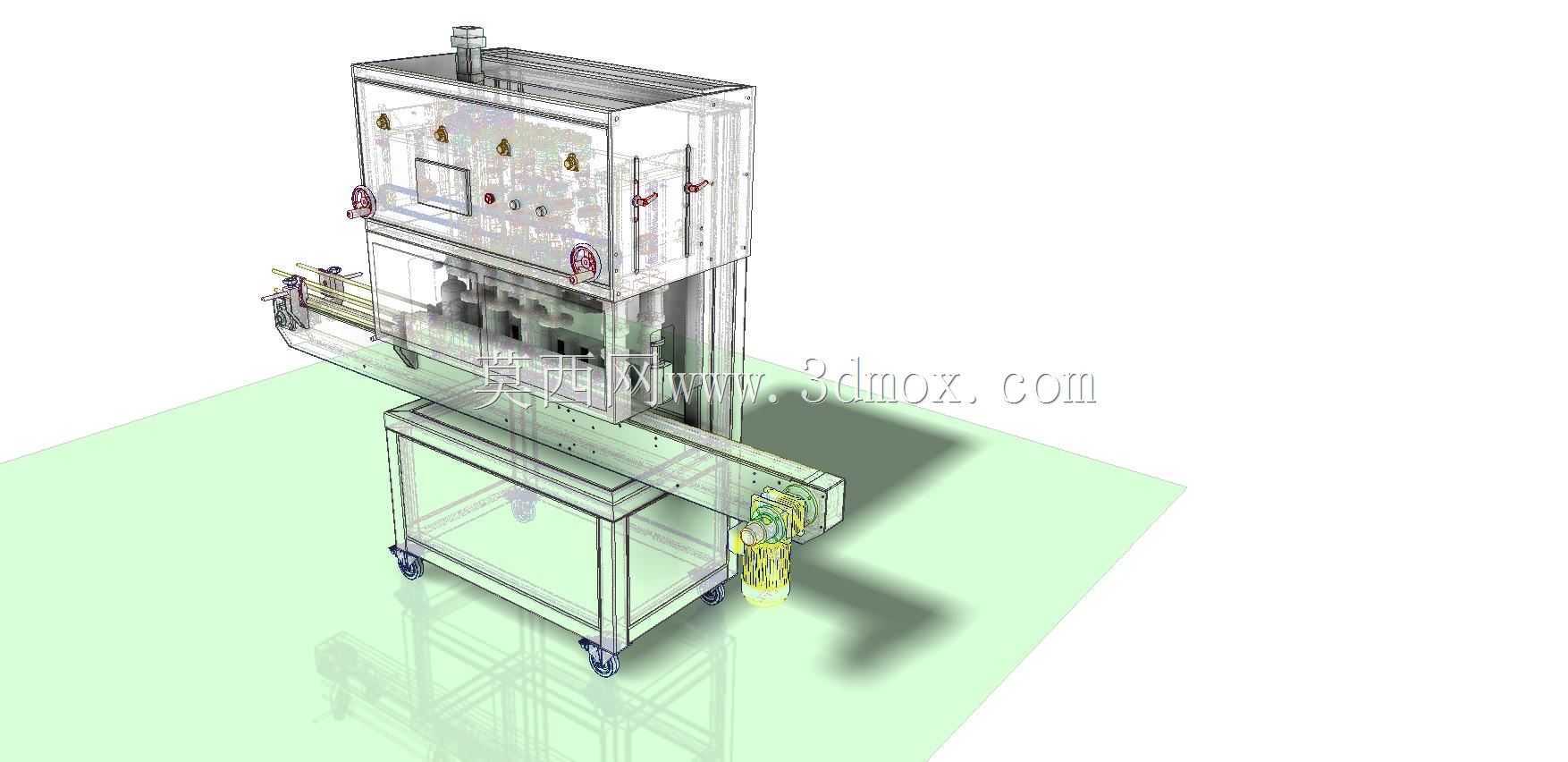

　　结构设计层面，整套设备采用框架式立式布局，主支撑框架采用工业级方通焊接后整体去应力处理，导轨安装面经过铣削精加工，保证多组压头升降过程的平行度误差控制在0.02mm以内，避免长期运行后出现压头偏磨、定位精度下降的问题。压盖单元的升降驱动采用伺服电机搭配滚珠丝杠的传动结构，可根据不同瓶型的高度参数快速调整压头下行行程，换型时仅需在触控端输入瓶高、盖型参数即可完成调整，无需人工反复拧动调节螺栓，单批次换型时间可控制在15分钟以内，适配多品种小批量的柔性生产需求。设备底部配置了可调式支撑脚与输送线对接的安装法兰，可根据现场生产线的输送面高度调整整机安装高度，适配高度范围在850mm至1100mm之间的主流瓶装输送线；整机横向安装宽度为1200mm，纵向长度为1600mm，安装时需预留上方500mm的维护空间，用于压头更换、传动部件润滑等日常维护作业。

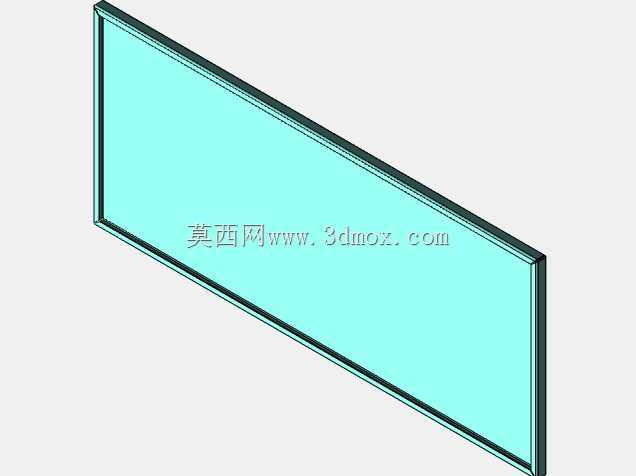

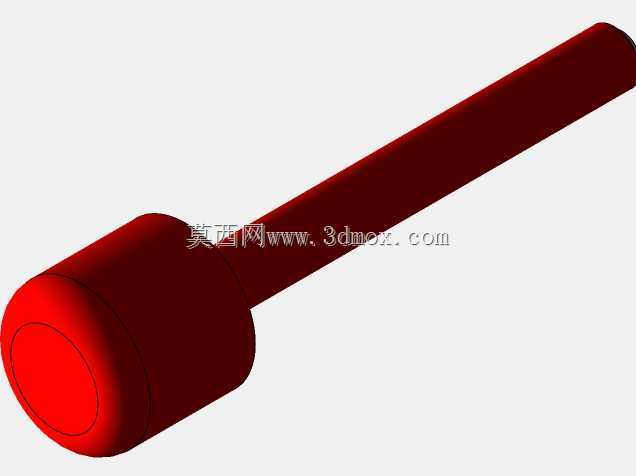

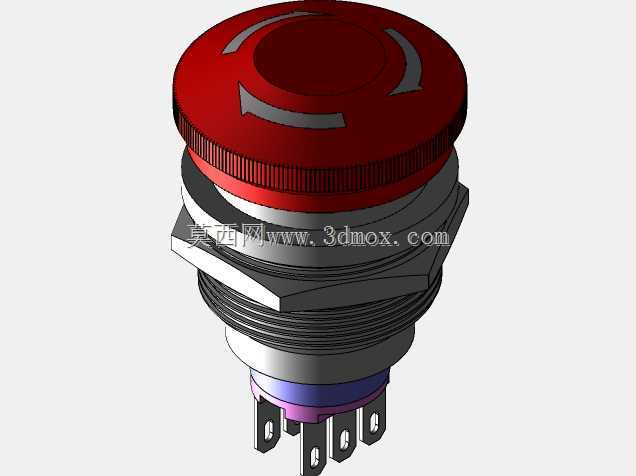

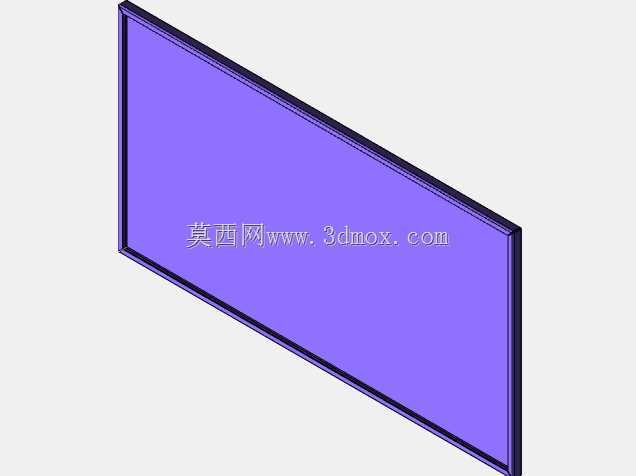

　　从气路与电路布局来看，设备的气动元件、走线槽全部集成在框架内部的安装腔体内，外部无裸露管线，既避免生产过程中液体、粉尘溅入导致的元件损坏，也符合食品、医药生产车间的卫生清洁要求，设备外表面无卫生死角，可直接用冲洗设备进行外部清洁。压头部位采用快拆式结构，无需专用工具即可完成不同规格压头的更换，适配直径范围20mm至80mm的各类盖型，覆盖了市面上绝大多数瓶装产品的封口需求。在安全防护设计上，设备的操作侧配置了可开合的透明防护门，防护门带有安全联锁开关，当防护门被意外打开时设备会自动停止运行，避免维护或异常处理过程中出现机械伤害风险；设备两侧预留了与上下游设备联机的信号接口，可实现整线的联动控制，当上游设备缺瓶、下游设备堵瓶时，压盖机会自动调整运行速度或停机等待，避免出现堆瓶、挤瓶的问题。
