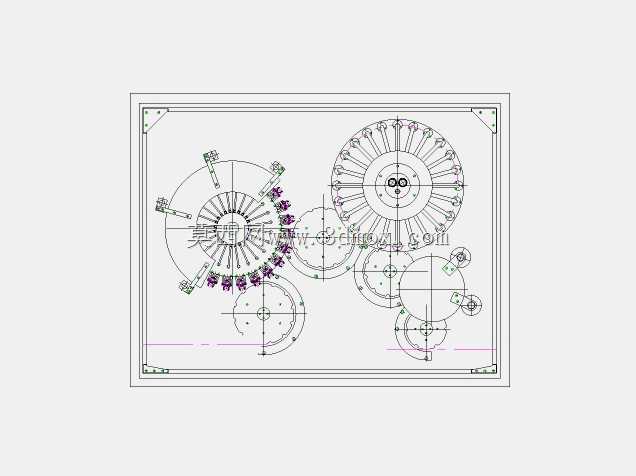

矿泉水瓶回转式灌装机组核心传动结构

　　这套结构针对瓶装饮用水量产场景设计，适配500ml-2L规格PET瓶的连续灌装作业，核心采用多工位回转式布局，通过同轴齿轮组实现不同功能转盘的同步差速运转，匹配洗瓶、灌装、旋盖三个核心工序的节拍衔接。从传动布局来看，主输入齿轮连接设备主驱动电机输出轴，通过三级渐开线圆柱齿轮传递扭矩，分别驱动进瓶星轮、灌装回转盘、出瓶星轮以及旋盖头组件，各齿轮副的传动比经过反复校核，确保瓶身在工位切换过程中无卡滞、无掉瓶，相邻工位的瓶托定位误差控制在0.2mm以内，避免灌装嘴对准偏差导致的液体飞溅、容量不足问题。设计过程中优先考虑了产线的高速运行稳定性，齿轮啮合侧隙按照0.1-0.15mm的公差范围设定，既保证高速运转时不会出现齿轮卡滞，

　　也能减少反向传动间隙带来的工位偏移，所有回转支撑位都预留了标准轴承安装位，适配深沟球轴承与推力轴承的组合安装，承受灌装过程中液体加注带来的垂直方向载荷。安装边界方面，整套传动机构的安装基准面为设备下部的机架焊接平台，主驱动轴的中心高距离安装面为420mm，各转盘的安装法兰端面跳动公差要求控制在0.05mm以内，进瓶与出瓶星轮的中心距匹配常规输送线的113mm高度差，可直接对接现有瓶装水生产线的输送网带，无需额外做高度调整。功能特性上，这套传动结构支持18个灌装工位同时作业，单圈运转即可完成18瓶的灌装流程，配合6头旋盖机构的同步运转，额定产能可达每小时12000瓶，齿轮组的润滑采用脂润滑方式，预留了注油通道，

　　日常维护时无需拆解整个传动箱即可完成润滑脂补充，降低产线停机维护时长。在结构细节处理上，所有与瓶身接触的星轮外缘都设计了柔性护边安装槽，可嵌套尼龙或聚氨酯材质的护垫，避免金属部件直接接触PET瓶身导致的瓶身刮花、凹陷问题，灌装转盘上的瓶托位置设计了可调式定位结构，可通过更换不同规格的定位卡圈适配不同瓶径的容器，无需更换整个转盘组件，缩短换产调整时间。传动路径的设计特意规避了灌装区域的正下方，所有齿轮啮合位置都设置了挡油板，防止润滑脂在高速运转过程中飞溅进入灌装区污染饮品，各旋转轴的伸出端都设置了双唇形密封圈，阻隔清洗设备时的冲洗水进入传动箱内部，保护齿轮与轴承不受水汽锈蚀。从实际应用场景出发，这套结构不仅适用于矿泉水灌装，

　　调整灌装阀组件后也可适配其他不含气饮料的灌装作业，传动端的接口采用标准平键连接，可适配不同功率的驱动电机，用户可根据自身产能需求选择匹配的电机转速，无需改动主体传动结构。设计时还考虑了设备的动平衡性能，所有回转类齿轮与转盘在建模阶段就做了质量均匀化处理，减少高速运转时的振动量，降低设备运行噪音，车间实测运行时整机噪音可控制在75分贝以内，符合食品生产车间的职业健康要求。
