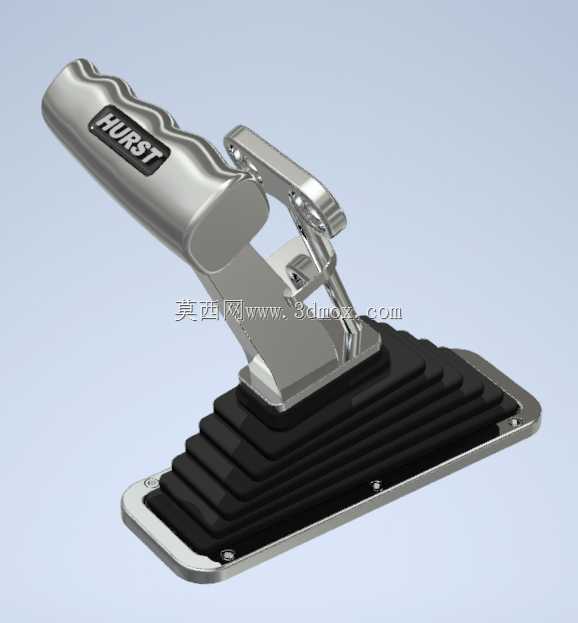

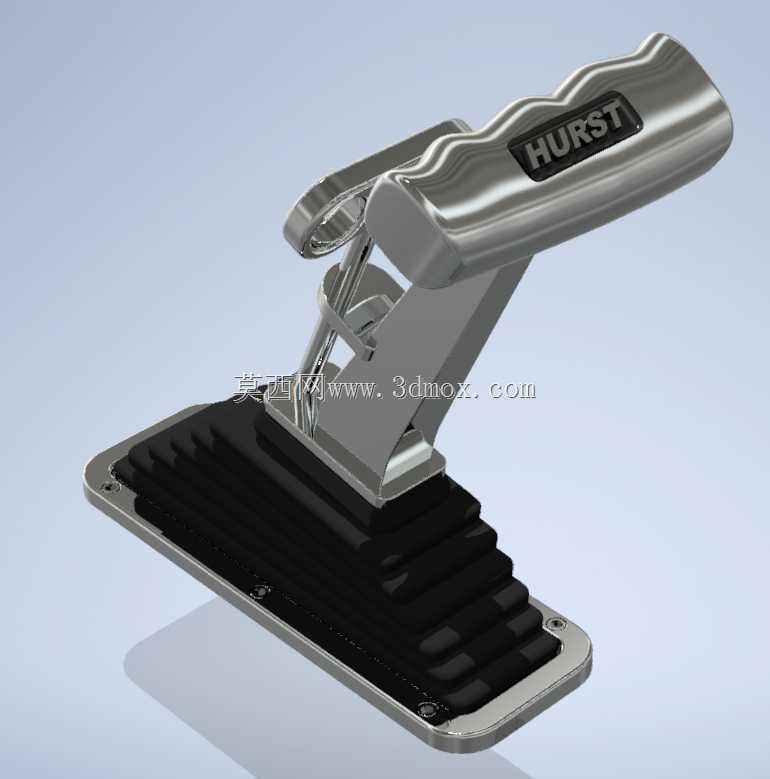

赫斯特T型换挡操纵杆1:25比例结构

　　这款换挡操纵杆的结构设计，首先围绕手动换挡操作的人机交互逻辑展开，手柄部分采用贴合手掌握持弧度的波浪形曲面，表面做防滑纹理处理，操作时手掌与手柄的接触面积均匀分布，长时间换挡操作也不会出现局部应力集中导致的握持疲劳，手柄端部嵌入的品牌标识区域做下沉式嵌装设计，既保证标识固定牢靠不会因频繁触碰脱落，也不会凸起硌手影响操作手感。手柄与下方换挡机构的连接部位采用铰接式销轴结构，销轴配合间隙控制在0.02mm以内，换挡摆动时无旷量，同时铰接位置做防尘密封结构预留，适配安装场景下的粉尘、油污环境，避免杂质进入铰接副造成卡滞。底部的安装基座采用矩形法兰式结构，法兰边缘均匀布置4个沉头安装孔，安装时沉头螺钉完全没入安装面以下，

　　不会突出基座平面干涉周边部件，基座上方叠加多层褶皱式橡胶防尘套，防尘套的褶皱伸缩行程完全覆盖换挡杆的全角度摆动范围，无论换挡杆处于哪个挡位位置，防尘套都能完全覆盖下方的换挡传动机构，阻挡车间内的切削碎屑、润滑油飞溅进入机构内部，延长内部传动部件的维护周期。从实际应用场景来看，这类T型换挡操纵杆除了应用在特种作业车辆的变速操纵系统上，1:25等比例缩放的结构模型也可用于教学演示、改装方案验证场景，在做整车操纵机构布局校核时，可以通过等比例模型快速验证换挡杆与驾驶舱内饰、周边操纵部件的空间干涉情况，不需要提前开模制作实物样件，大幅缩短前期方案验证的周期。设计过程中，手柄的重心位置经过反复调整，整体重心落在铰接轴的轴心正上方，

　　换挡操作时手柄不会出现自重下坠的情况，每个挡位的切换手感一致性更好，铰接部位的复位弹簧刚度经过匹配，换挡操作的力度控制在15N到20N之间，既不会因为力度太轻容易出现误碰换挡，也不会因为力度太重增加操作负担。安装边界方面，基座的整体安装平面尺寸控制在120mm×80mm范围内，安装孔的孔距按照通用操纵台的安装孔位标准设计，可以直接适配多数常规操纵台的预留安装位，不需要额外做安装板的二次打孔加工，换挡杆从基座表面到手柄顶端的总高度为110mm，全角度摆动时手柄的最大运动包络半径为75mm，在做驾驶舱布局时只需要预留出直径150mm的操作空间，就能满足换挡杆的全行程操作需求，不会和周边的手刹、操纵按钮等部件产生运动干涉。

　　手柄与换挡传动杆的连接采用快拆式锁紧结构，只需要松开侧面的锁紧螺钉，就可以快速更换不同造型的手柄，满足不同使用场景下的操作习惯需求，不需要拆解整个换挡机构。基座底部的密封面做平面度处理，安装时配合薄型密封垫片，可以实现安装面的IP54级防护，即使在有少量液体飞溅的作业环境下，也不会出现液体渗入下方安装舱的情况。整个结构的受力路径经过优化，换挡时施加在手柄上的操作力通过铰接支架直接传递到法兰安装基座，再通过安装螺钉分散到整个操纵台面板上，不会出现局部应力集中导致的部件变形，即使频繁进行大力换挡操作，结构的形变量也控制在弹性形变范围内，不会出现永久变形导致的换挡精度下降。
