六瓣柔边静音小吊扇外观结构设计

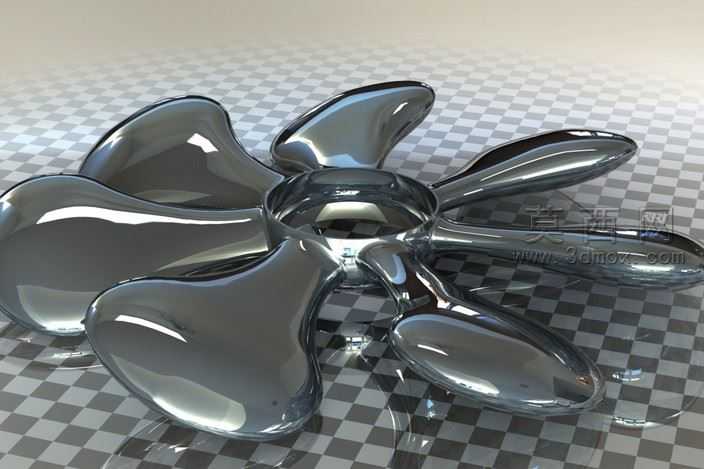

本作品为家用小型六叶柔边风扇的三维设计方案，建模阶段采用参数化特征建模逻辑搭建整体结构，首先以中心轮毂为基准定位，绘制单支扇叶的轮廓样条曲线，通过曲面放样、曲率连续调整完成单叶造型后，采用环形阵列命令生成六支均匀分布的扇叶，阵列过程严格控制扇叶间夹角公差，保证整体动平衡基础性能。扇叶造型采用仿生花瓣式柔边设计，叶尖做圆弧收边处理，避免传统尖角扇叶转动时切割气流产生的尖锐风噪，扇叶曲面从轮毂连接处到叶尖设置渐变扭转角度，引导气流沿曲面平滑推送，降低气流紊流产生的振动与噪音。中心轮毂部分做一体化包覆设计，内置光源安装位与电机轴连接卡位，结构上预留电机装配间隙、走线槽位与卡扣结构，可直接适配常规小型直流电机的安装尺寸，无需额外调整结构。渲染阶段采用哑光奶白塑料材质模拟扇叶的PP材质质感，调整材质粗糙度参数还原磨砂塑料的漫反射效果，中心发光区域设置自发光材质参数，模拟风扇运行时的氛围灯效果，场景采用渐变灰色背景配合柔和打光，突出扇叶的曲面流畅度与造型柔和感。设计思路上区别于传统三页、五页风扇的硬朗造型，采用六瓣花型的柔化外观，兼顾送风性能与装饰属性，适合卧室、儿童房等对噪音敏感度高、对外观柔和度有要求的使用场景，建模过程中所有曲面均做G2连续处理，避免后续开模生产时出现曲面棱线、脱模不顺的问题，结构上扇叶与轮毂采用一体化连接设计，减少装配零件数量，降低生产组装成本，同时提升整体结构强度，避免长期转动出现扇叶松动的问题。
