家用台式落地电风扇三维结构设计

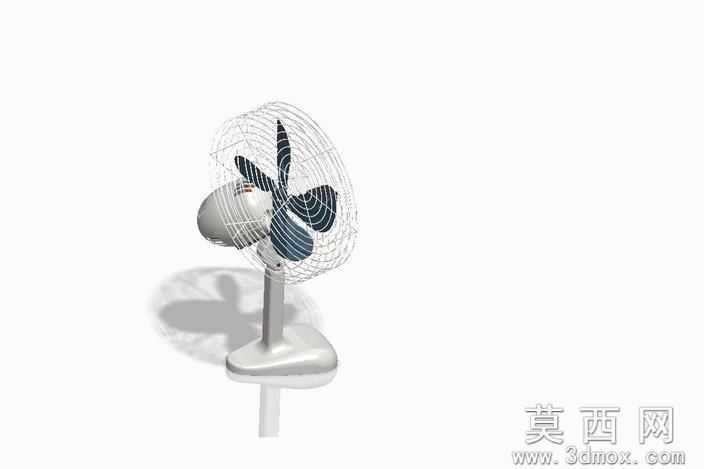

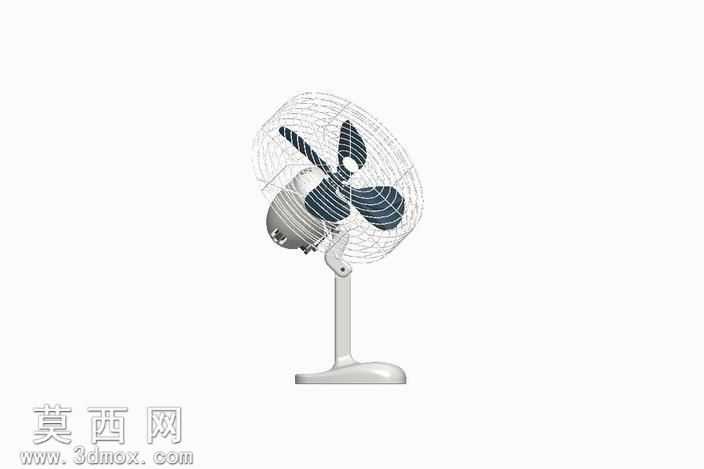

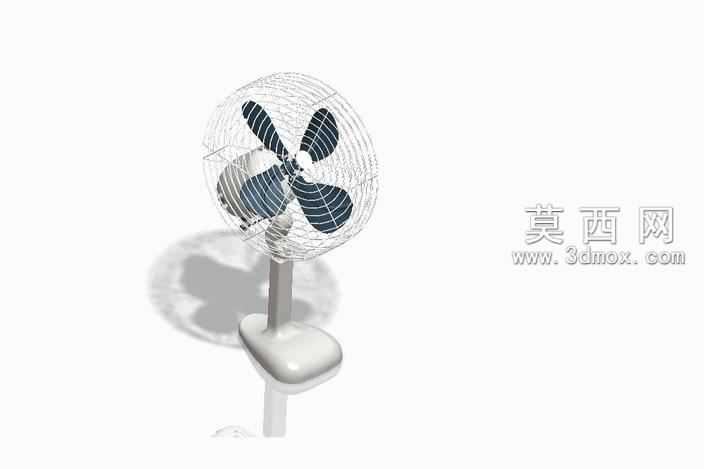

本作品为家用台式落地电风扇的三维设计模型，建模过程采用自顶向下的骨架建模思路，首先搭建整体装配骨架，确定风扇整体的高度比例、俯仰调节范围、各部件的装配基准与运动边界，确保后续零件设计能够匹配整体的功能与外观需求。模型完整还原了台扇的全部核心结构，包含五叶扇叶组件、前后防护网罩、俯仰调节支架、立式支撑杆、加重底座、电机安装位等全部结构部件。在建模过程中，对扇叶的曲面弧度进行了精细化处理，还原真实扇叶的扭转角度与曲面过渡，保证结构符合空气动力学的基本设计逻辑；防护网罩采用径向辐条加环形加强筋的结构设计，精准还原网罩的疏密排布与卡扣装配结构，确保前后网罩的扣合位置完全匹配。支架部分设计了俯仰角度调节的铰接结构，可模拟真实风扇的抬头低头调节动作，底座采用圆润的流线型外观设计，内置加重块的预留安装空间，保证风扇放置的稳定性。材质渲染阶段，扇叶采用半透明磨砂深色塑料材质，还原真实扇叶的质感；网罩采用亮面金属镀铬材质，表现金属网罩的光泽与反光效果；支架与底座采用哑光浅灰色ABS塑料材质，模拟家用小家电常用的外壳材质表现，地面投射柔和的阴影效果，提升整体渲染的真实感。各零件之间保留了合理的装配间隙，铰接位置预留了转动空间，整体模型结构完整，可用于风扇结构演示、外观设计参考、装配教学演示等场景，完整还原了家用台扇从外观到内部装配结构的全部设计细节，各部件的连接关系清晰，没有出现结构干涉的问题，符合日常家用风扇的实际生产设计逻辑。
