船用管道清管器发射接收装置结构设计

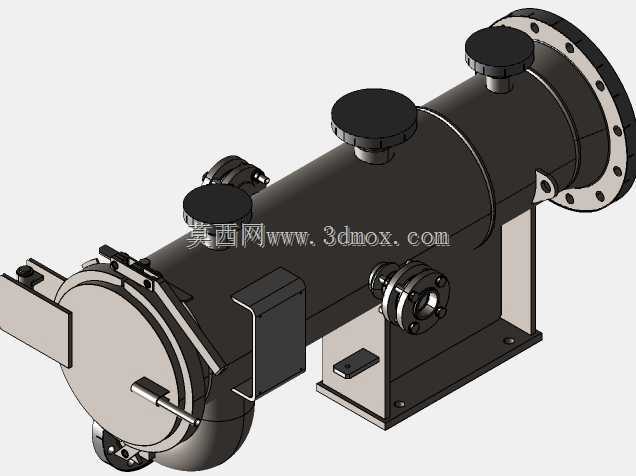

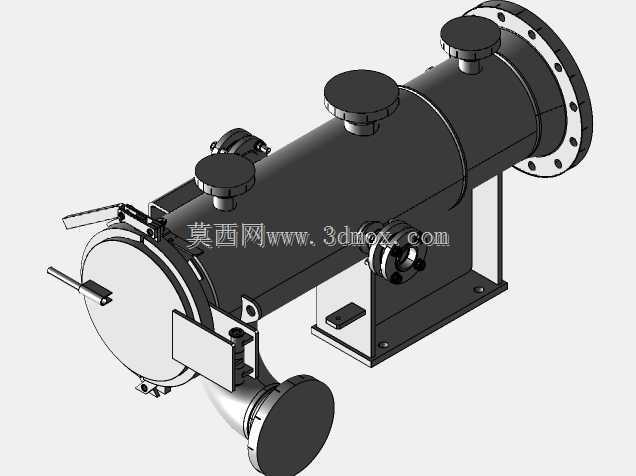

　　在船舶管系运维、长距离输送管线的日常作业场景里，清管作业是保障管路输送效率、清除管内结垢与残留介质、降低管路输送阻力的核心工序，这套清管器收发装置就是为适配船用管路安装空间、满足海上作业工况下的清管作业需求设计的专用承压设备。不同于陆用固定管线的清管装置，船用场景下的设备安装需要兼顾船体舱室的空间边界、船体振动带来的连接可靠性、以及海洋盐雾环境下的结构耐蚀性，整套装置的结构布局完全围绕船用安装场景做了适配优化。从结构功能来看，装置主体为卧式承压筒体结构，一端采用快开盲板结构，用于清管器的装填与取出，快开结构配套了安全联锁与锁紧手柄，无需额外大型工装即可单人完成启闭操作，适配船舶舱室内作业空间有限、运维人员配置精简的实际情况；

　　筒体上部分布的三个带法兰封盖的接口，分别对应清管作业过程中的排气、介质泄压、以及清管器通过状态检测的传感器安装位，侧部设置的侧向法兰接口为介质进出的连通口，可直接与船用输送管路的对应法兰做对接，无需额外加装变径转接段。整套装置的支撑结构采用一体式焊接支座，支座上预留的安装孔位可直接与船体舱室的预埋基座做螺栓固定，支座的高度设计充分考虑了管路对接的同轴度要求，安装后筒体轴线与对接管路的轴线偏差可控制在管路安装允许的公差范围内，避免清管器发射或接收过程中出现卡滞、偏磨的问题。设计过程中，筒体的壁厚取值充分考虑了船用管路的工作压力等级，以及船舶航行过程中可能出现的压力波动冲击，快开盲板的锁紧结构做了防松设计，

　　可抵御船体持续振动带来的紧固件松脱风险，筒体上的所有外接接口均采用标准船用法兰连接尺寸，可直接适配现有船用管路的配件体系，无需单独定制非标连接件。从安装边界来看，整套装置的轴向长度预留了快开盲板完全开启后的操作空间，侧向伸出的接口与支座的安装位置避开了舱室内的结构加强筋、其他管路的排布路径，安装时无需对现有舱室结构做额外切割改造；筒体顶部的接口高度适配舱室的净空高度，日常运维时操作人员站在舱室甲板上即可完成排气、检测元件拆装的操作，无需额外搭设操作平台。在实际作业过程中，发射清管器时，关闭快开盲板并锁紧，将清管器从筒体内部推入管路入口端，通过侧部接口注入输送介质，依靠介质压力推动清管器沿管路行进，完成管内清洁、除垢、介质置换的作业；

　　接收清管器时，清管器在介质推动下进入筒体内部，通过顶部的泄压接口完成筒体内压力泄放后，即可开启快开盲板取出清管器，完成单次清管作业。整套结构的流道设计做了圆弧过渡处理，避免清管器进出筒体时出现卡阻，筒体内部没有突出的结构件，不会对清管器的皮碗、密封结构造成意外刮损，可适配不同规格的直板清管器、皮碗清管器的收发作业，覆盖船舶燃油输送管路、压载水管路、货油输送管路等多种船用管路的清管作业需求。针对船用环境的使用特点，装置的所有外露结构件都做了相应的表面处理，紧固件采用不锈钢材质，避免盐雾环境下的锈蚀导致快开结构操作卡滞，支座与筒体的焊接位置做了应力消除处理，抵御船体航行过程中的交变载荷带来的焊缝开裂风险。
