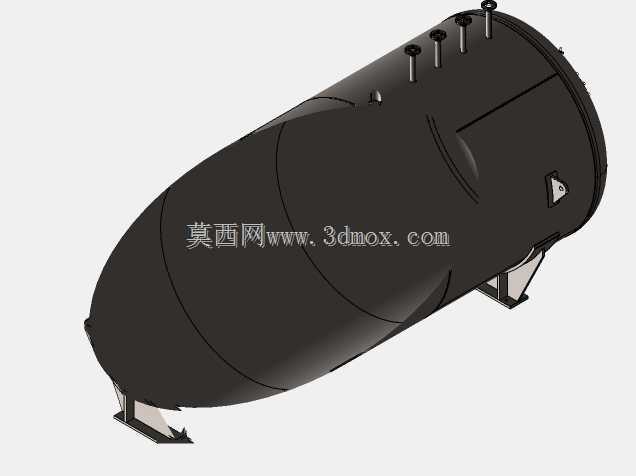

25立方卧式承压排水储水罐体结构

　　在工业给排水、厂区工艺循环水系统、中小型市政临时排水调蓄场景中，这类25立方容积的卧式排水容器是十分常见的静设备单元，很多现场做管路布局、设备排布的结构工程师，在初期方案阶段往往需要精准的罐体三维模型来核对安装边界、接口位置，避免现场施工时出现管路碰擦、支座与基础预埋件错位的问题。从实际工程用途来看，该罐体主要承担工艺环节的排水缓存、水量调节作用，区别于立式储罐，卧式布置的形式对厂房层高要求更低，适合安装在层高有限的车间内部或者地下设备夹层，同时卧式罐体的液位波动对底部出流的稳定性影响更小，在需要恒定排水流量的工艺段适配性更强。

　　从结构设计逻辑来看，该罐体采用标准椭圆形封头对接圆柱形筒身的焊接结构，这种结构形式是承压储液容器的经典选型，椭圆形封头的曲面过渡可以有效降低筒身端部的应力集中系数，相比平盖封头能承受更高的内部静压，不需要额外在封头位置加设加强筋，在25立方这个容积量级下，筒身的壁厚取值可以根据实际承压需求调整，模型中预留的壁厚参数可以直接对接后续的有限元应力校核环节。罐体顶部设置的多组接口是设计时需要重点核对的部分，不同口径的接口分别对应溢流管、进水管、排气阀、液位计安装座的功能，接口的伸出长度、法兰盘的外径尺寸都按照通用管路安装规范预留了操作空间，避免后期安装法兰螺栓时出现扳手操作空间不足的问题。

　　罐体的支撑结构采用双组鞍式支座，这也是卧式储液容器的标准支撑形式，支座的包角角度按照常规120度设计，能够将罐体满载时的总重量均匀分散到基础预埋件上，支座底部预留的地脚螺栓孔位置可以直接对应土建专业的基础图纸做预埋定位，不需要二次调整孔位。在做三维建模时，筒身与封头的对接焊缝位置做了简化处理，没有保留实际的焊缝余高结构，这是因为在做设备整体布局、管路干涉检查的阶段，焊缝细节不会影响布局判断，反而会增加模型的面数，拖慢大装配体的旋转、剖切操作流畅度，对于需要出焊接工艺图的场景，再单独补充焊缝标注即可。

　　从安装边界尺寸来看，该罐体的总长度、筒身直径、总高度都适配常规的工业厂房通道尺寸，运输时不需要做额外的拆解，可以整体通过标准宽度的厂区大门，鞍式支座的间距设置考虑了罐体满载时的挠度变形，两个支座的位置避开了筒身的环向焊缝，同时保证罐体空载、满载时的重心始终落在两个支座的支撑范围内，避免出现倾翻风险。罐体侧面预留的人孔结构，是为了后期检修时人员可以进入罐体内部做清淤、防腐层检查，人孔的位置距离罐体底部有足够的高度，不会被底部的积液淹没，同时人孔的开启方向预留了足够的操作空间，不会被周边的管路、支架阻挡。

　　很多刚接触静设备建模的工程师容易忽略的细节是，罐体顶部的接口高度并不是统一平齐的，排气口的位置要高于溢流口，避免罐体满水时排气口被液封，导致罐内形成正压影响进水流量；进水管的接口伸入罐内一定长度，并且出口朝向罐壁方向，避免进水时直接冲击罐底的沉积物，造成排水口堵塞。该模型在做结构设计时已经把这些工程实际中的细节做了还原，接口的相对高度、伸入筒身的长度都符合给排水设计规范的要求，工程师在做系统装配时，只需要根据自己的项目实际管路走向调整接口的法兰标准即可，不需要重新调整接口的相对位置。另外，罐体的外表面没有做额外的加强圈结构，这是因为25立方的容积下，筒身的壁厚在常规0.6MPa承压等级下已经满足刚度要求，不需要额外焊接加强圈，减少了焊接工作量，也降低了罐体的整体重量，对应的基础载荷也会更小，减少土建部分的成本投入。
