工业生产用带式物料输送设备结构

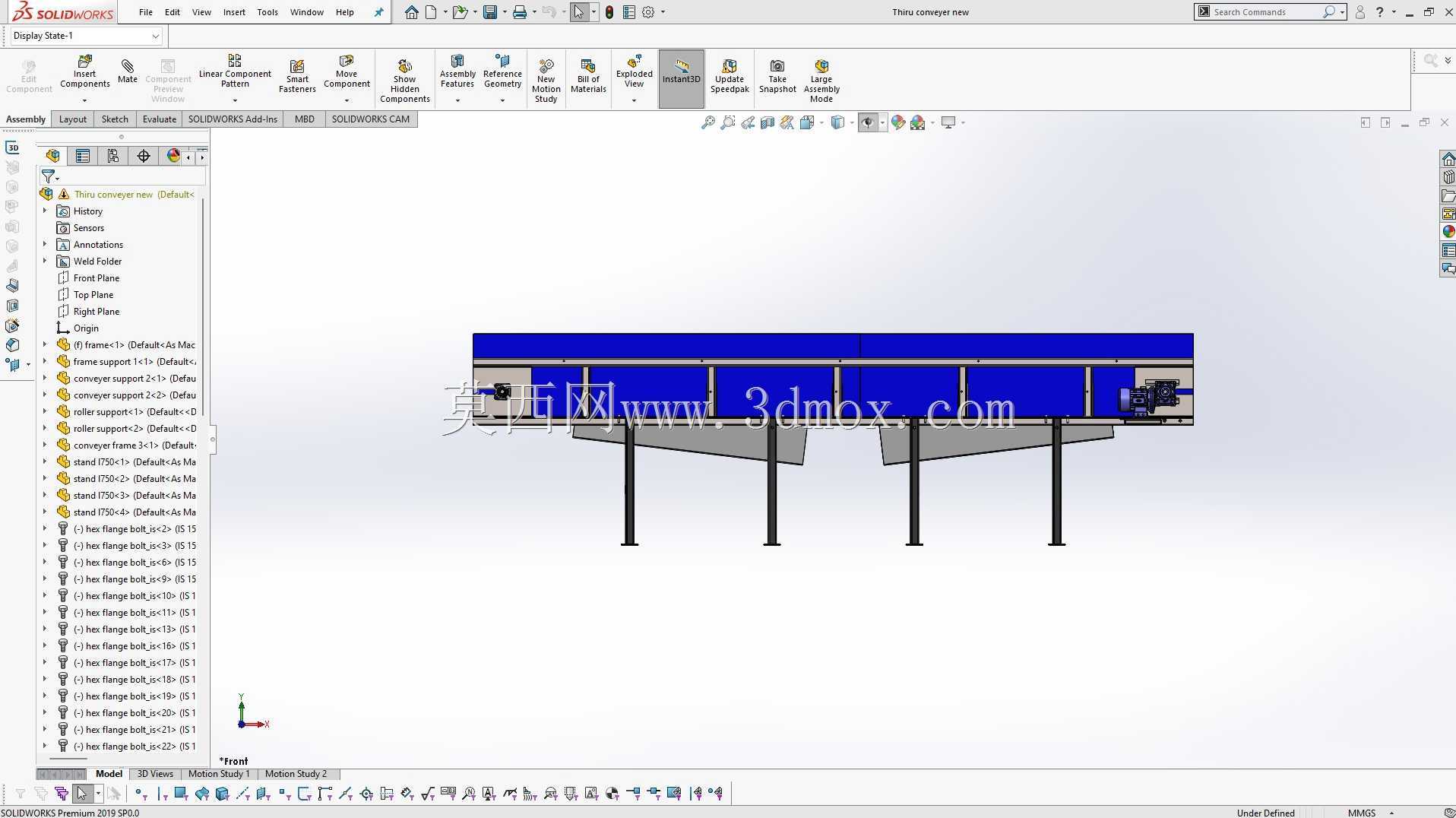

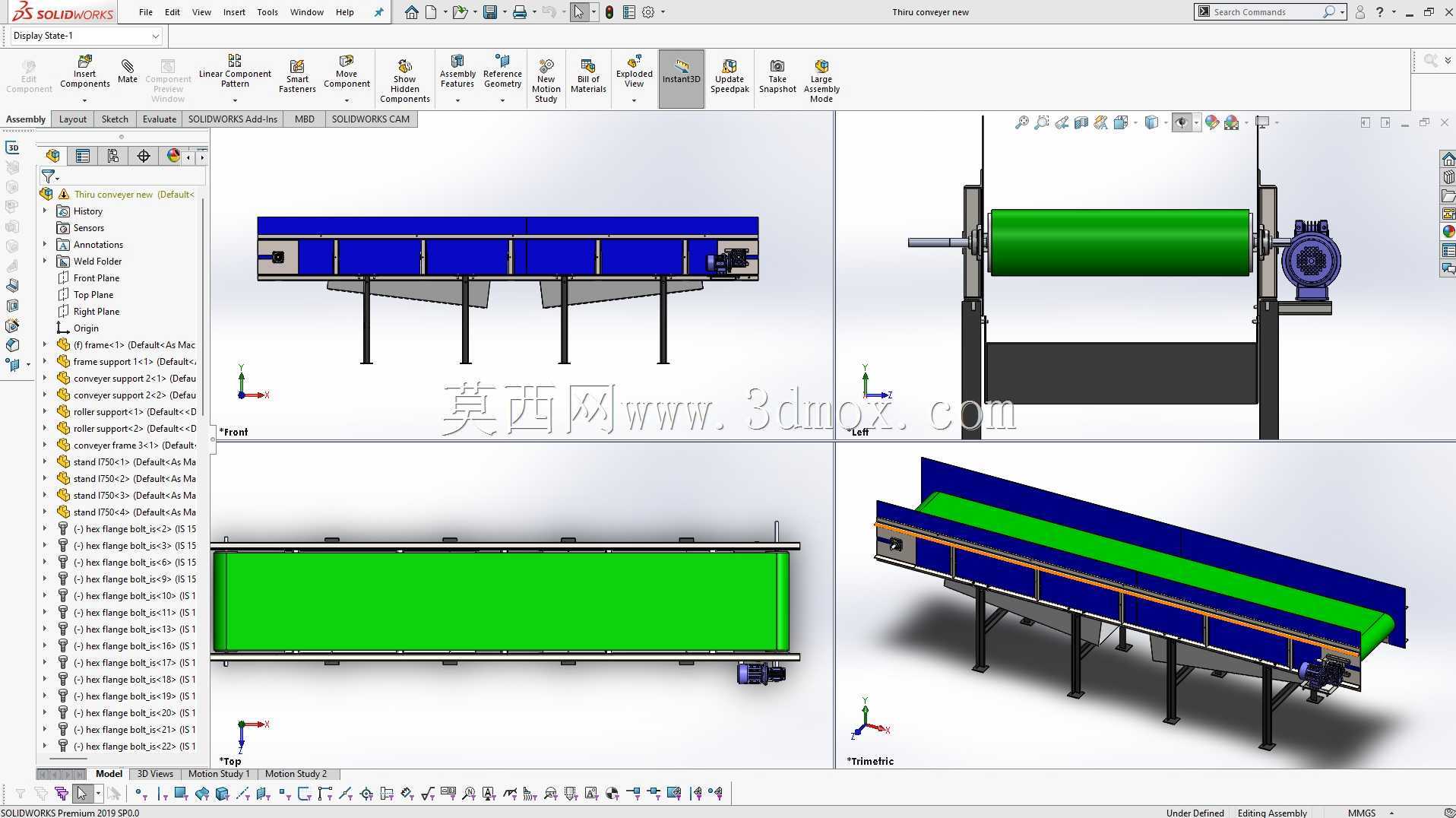

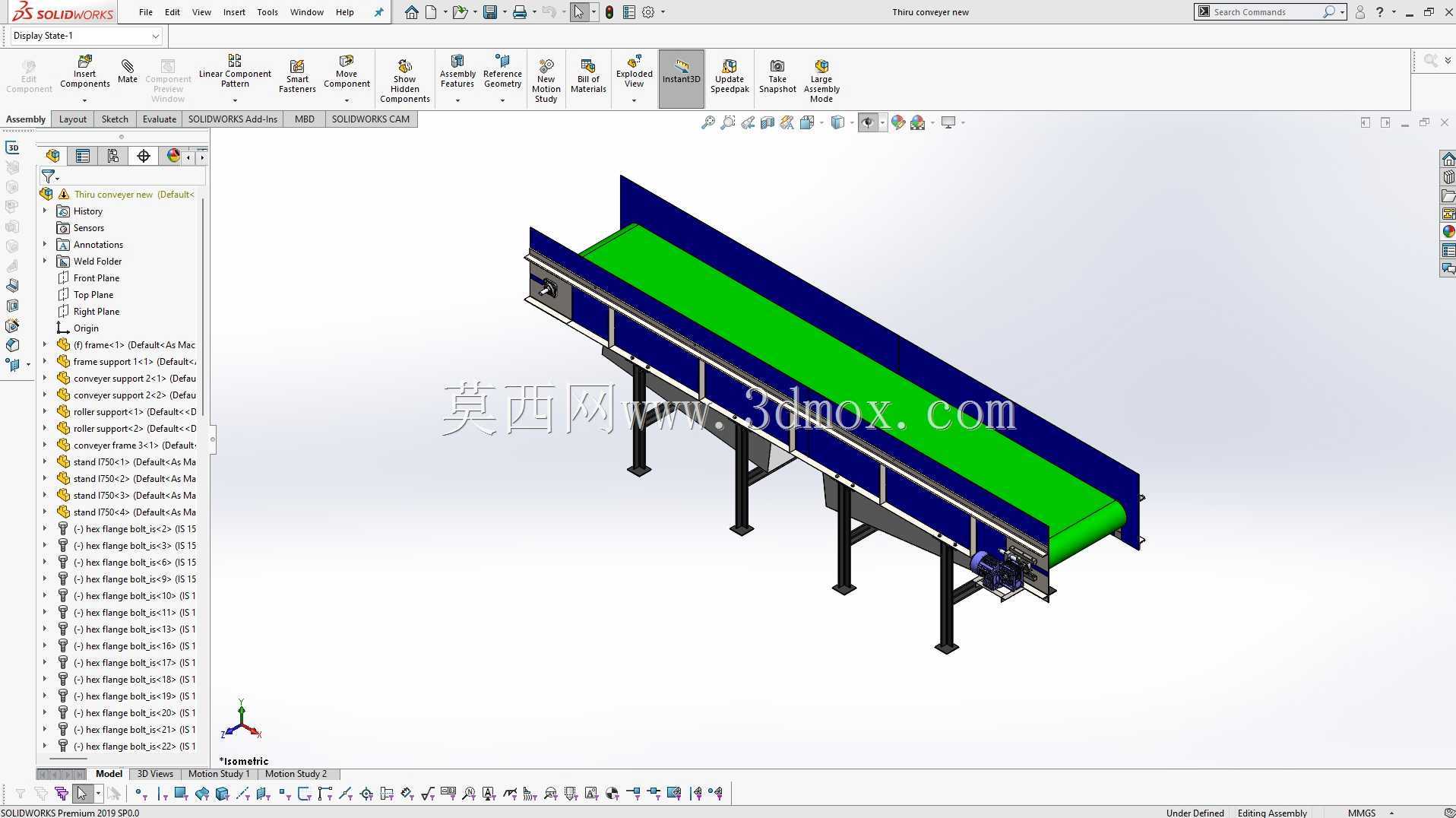

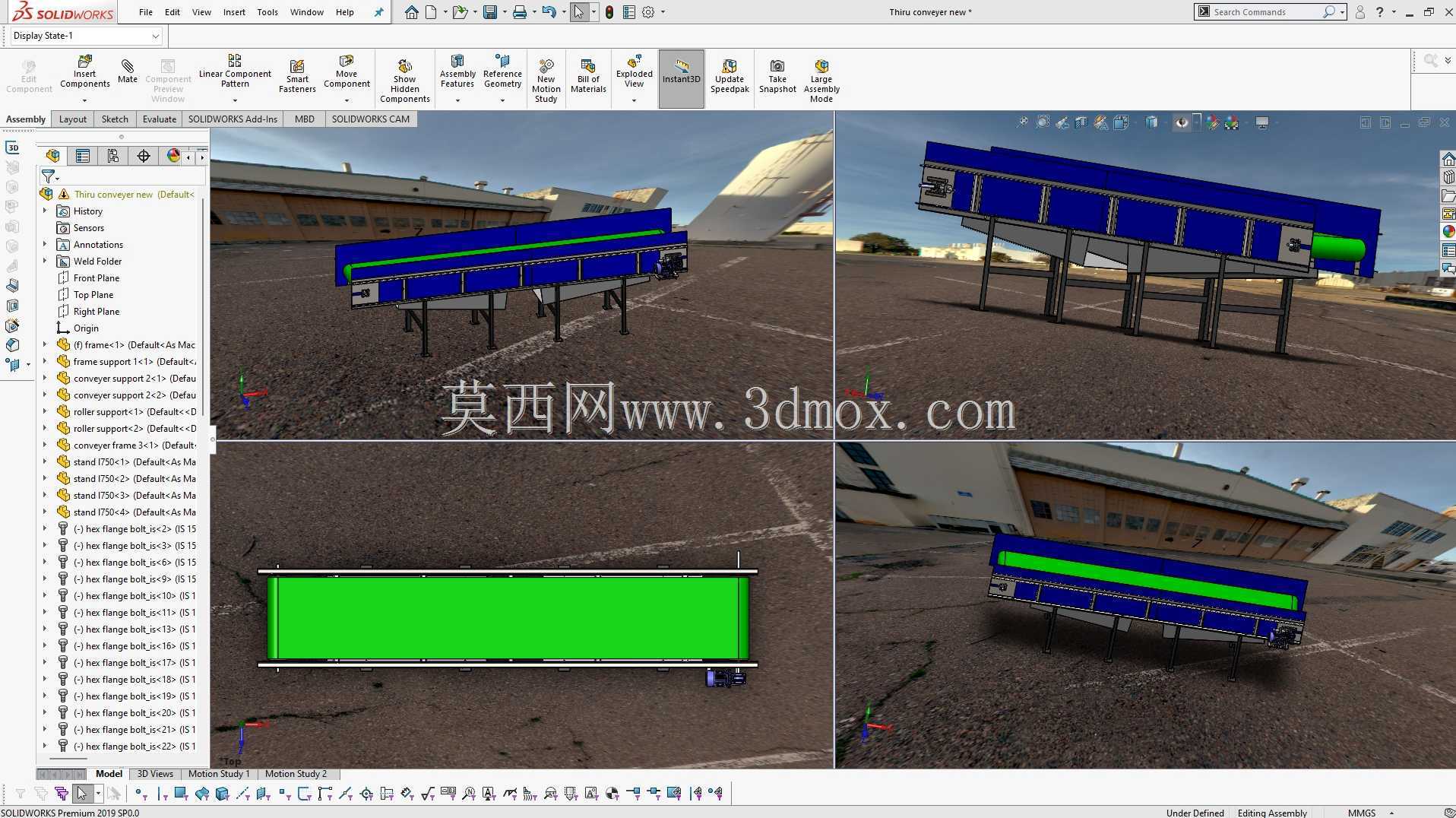

　　在离散制造车间的产线衔接环节、仓储物流的分拣动线、包装工序的进料出料端，这类带式输送设备都是承担物料短距离转运的核心载体，不同于长距离跨车间的重型输送系统，这款中型带式输送结构更适配工位间的物料流转需求，可承接10公斤级的箱装、规整块状物料的水平输送任务，单小时额定输送载荷下可稳定完成百次以上的物料转运循环，适配常规加工、包装、装配类车间的工位节拍需求。从结构设计逻辑来看，整机采用分体式模块化搭建思路，底部支撑为方管焊接的支腿结构，支腿底部预留安装孔位，可通过膨胀螺栓与车间混凝土地面固定，也可搭配脚轮组件实现工位的灵活移位，支腿间距经过载荷校核，避免长距离输送段出现皮带 sag 挠度过大的问题，支腿与侧边机架采用螺栓连接，

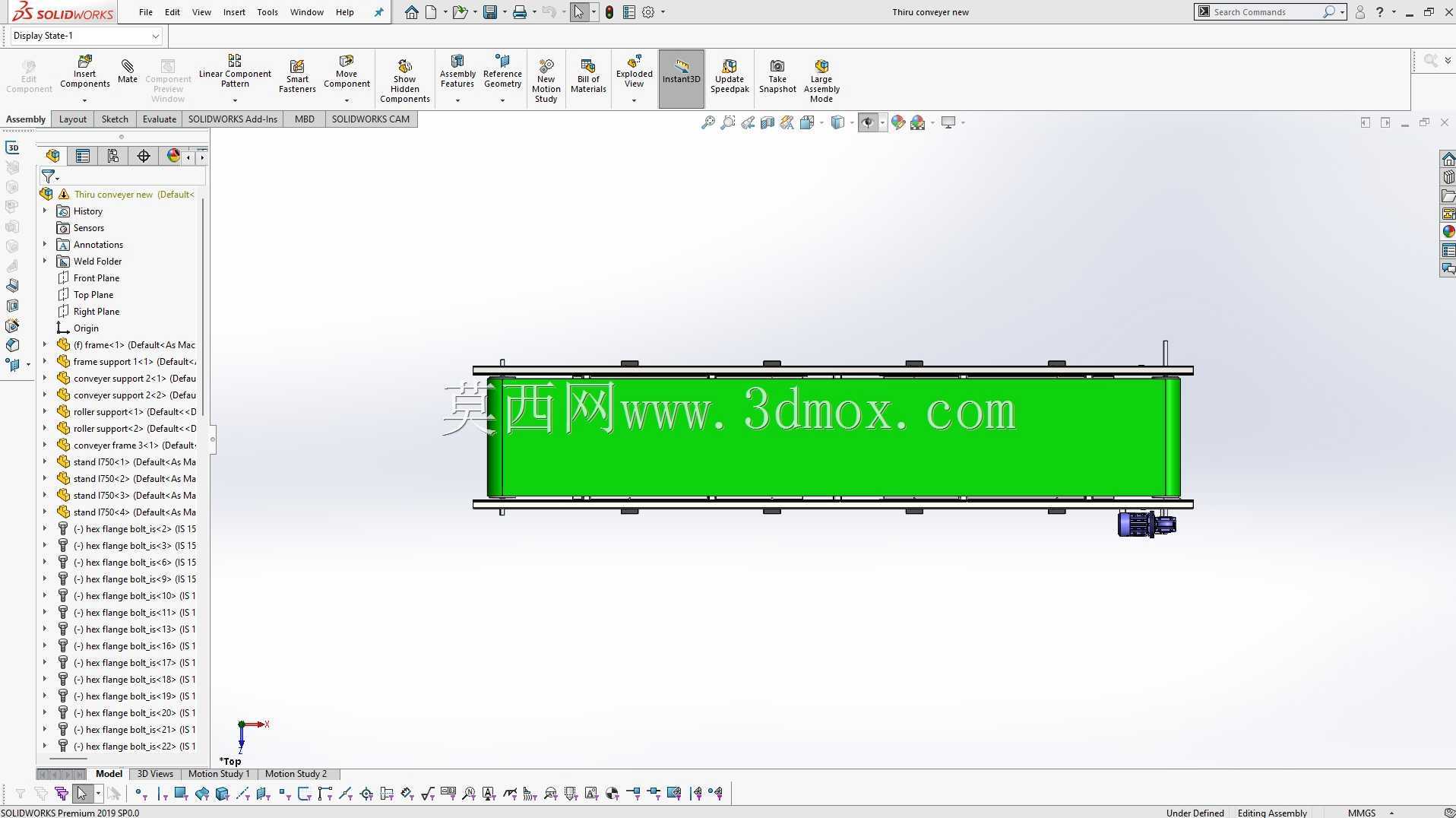

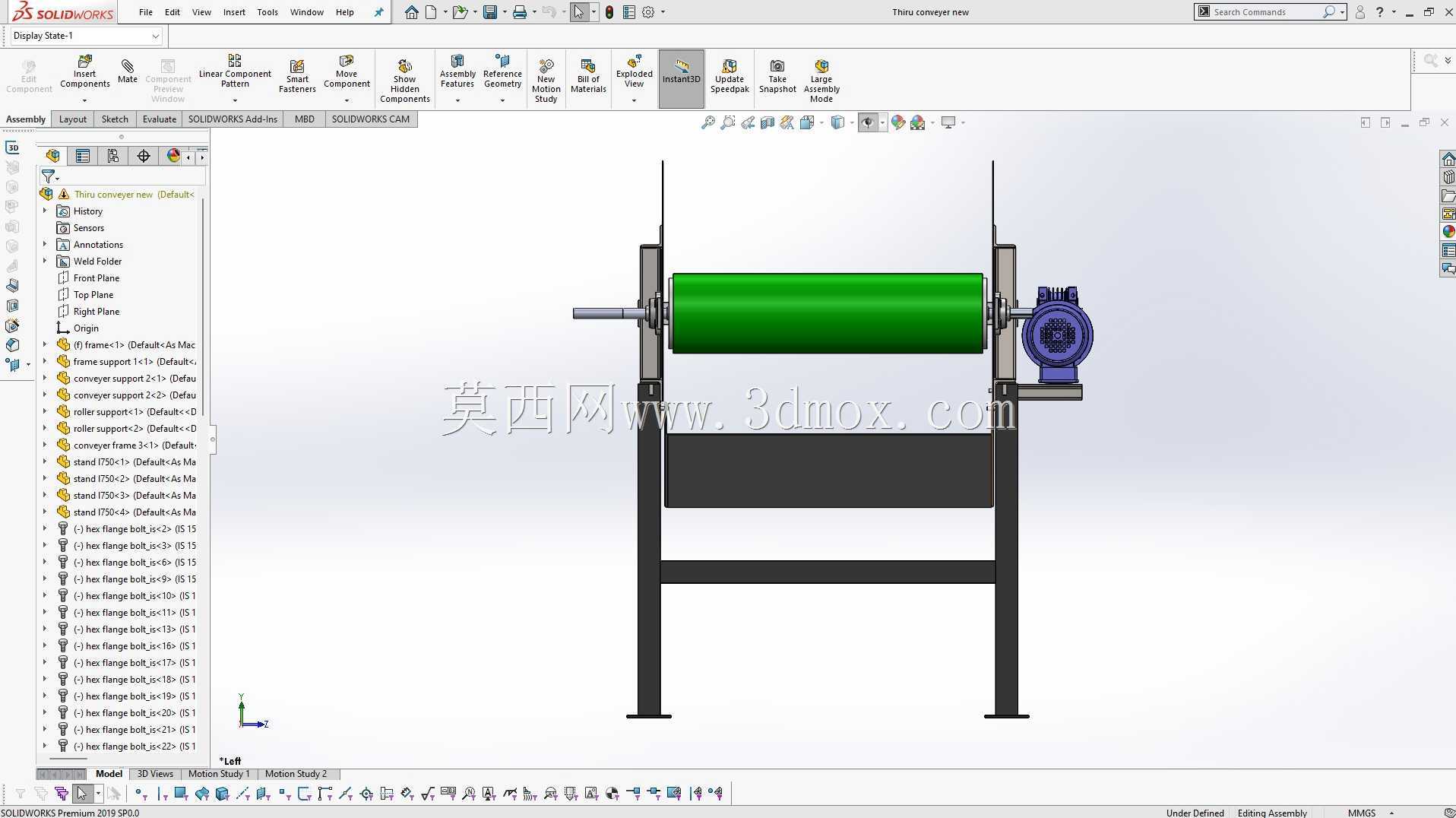

　　方便现场组装时调整整机水平度，降低安装调试的难度。输送承载面采用绿色PVC防滑皮带，皮带两侧设置蓝色挡边结构，避免输送过程中物料从侧边滑落，挡边高度适配常规箱装物料的堆放高度，不会对物料取放造成干涉；机架侧边设置的导向护栏，一方面可对输送路径上的物料进行限位，避免物料偏移卡滞，另一方面也可作为安全防护结构，避免操作人员衣物意外卷入传动辊组。驱动端布置在设备的出料侧，采用2马力级的齿轮箱减速电机直连驱动辊的传动方案，相比链传动结构，直连传动的运行噪音更低，传动效率更高，日常维护点更少，驱动辊表面做滚花处理，增大与皮带接触面的摩擦力，避免重载启动时出现皮带打滑的问题；从动端设置在进料侧，配套张紧调节结构，

　　可通过侧边的调节螺栓调整皮带张紧度，补偿皮带长期运行后的蠕变伸长量，同时也能纠正皮带运行过程中的跑偏问题，无需拆解机架即可完成张紧调整，降低运维工作量。设备的安装边界需要提前在车间规划阶段确认，整机长度适配14英尺的常规工位间距，安装时需要预留两侧各300mm的操作维护空间，用于日常检查皮带状态、调整张紧结构、清理机架缝隙残留的物料碎屑；设备进料端高度可根据前序工位的出料高度做适配调整，出料端高度可对接后续工作台、分拣台或者周转箱的高度，支腿的调节范围可覆盖常规750mm到900mm的车间工位高度区间，无需额外做垫高基础即可完成对接。从实际使用场景来看，这款输送结构可单独作为工位间的转运设备使用，也可多台拼接组成更长的输送动线，

　　还可搭配扫码设备、分拣拨杆、计数传感器组成简易的分拣输送线，适配电子装配、五金加工、食品包装、日化产品装箱等多个场景的物料输送需求；设计过程中对辊组的同轴度、机架的直线度都做了公差约束，保证皮带运行过程中不会出现周期性跑偏，皮带下方的托辊间距经过计算，在10公斤额定载荷下，皮带的下挠量控制在允许范围内，不会出现物料运行过程中颠簸、卡顿的问题。设备的所有外露结构件都做了倒角处理，没有尖锐的焊渣、毛刺，避免操作人员在上下料过程中被划伤，驱动端的传动部件全部设置在防护罩内部，只有输出轴与驱动辊连接，避免传动部件外露带来的安全隐患；日常使用过程中，只需要定期检查皮带的磨损情况、齿轮箱的油位、各连接螺栓的紧固状态即可，不需要复杂的维护操作，对于中小规模的生产车间来说，这类结构的输送设备采购成本低、安装调试快、运维难度低，是替代人工搬运、提升产线流转效率的高性价比选择，相比人工搬运，可稳定保持恒定的输送速度，保证产线节拍的一致性，减少工位间的待料等待时间，同时也能降低人工搬运重物带来的职业伤害风险。
