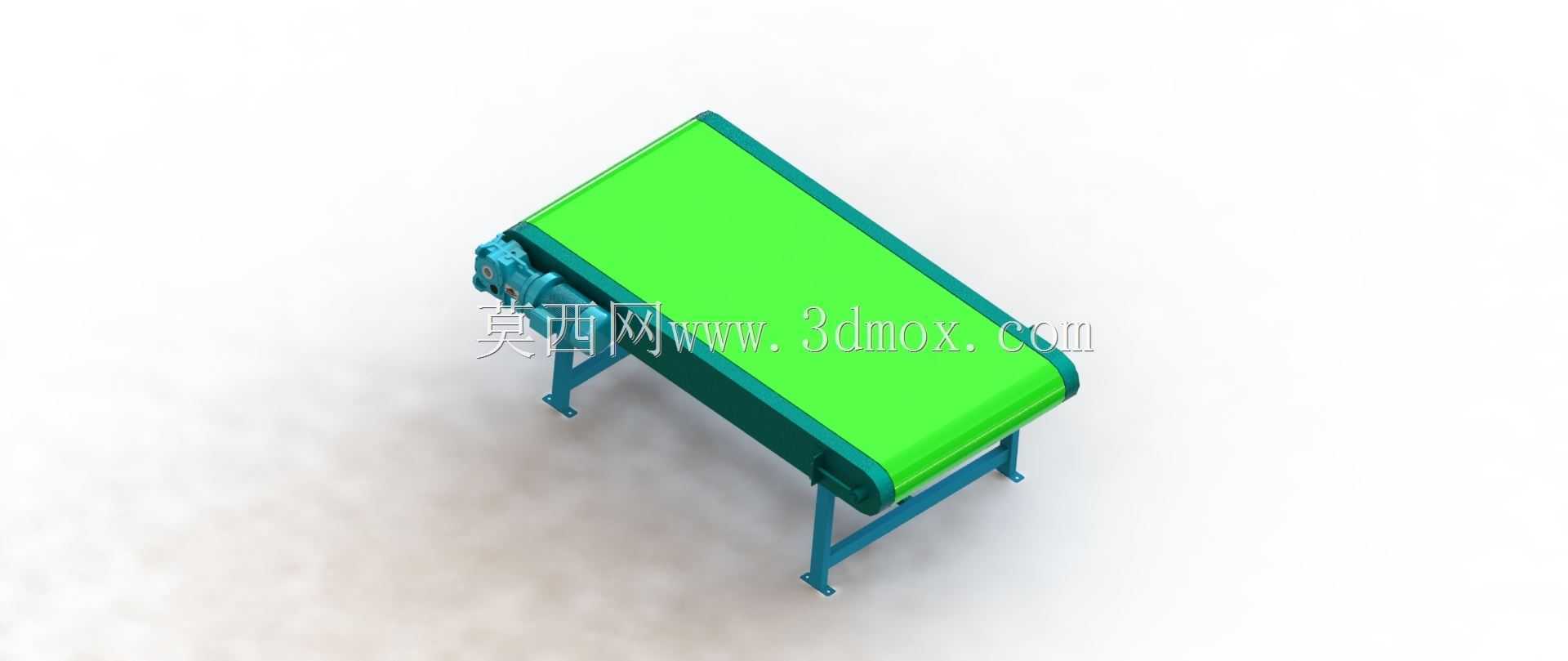

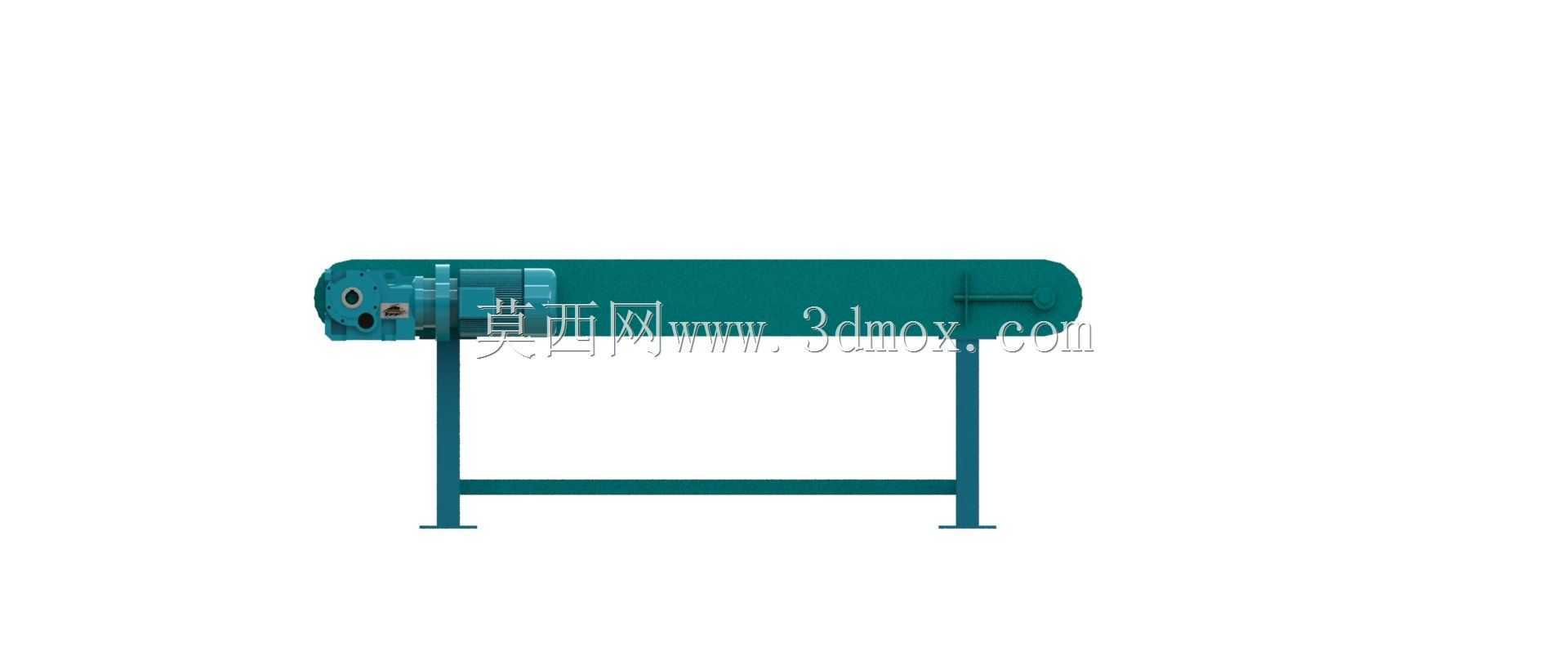

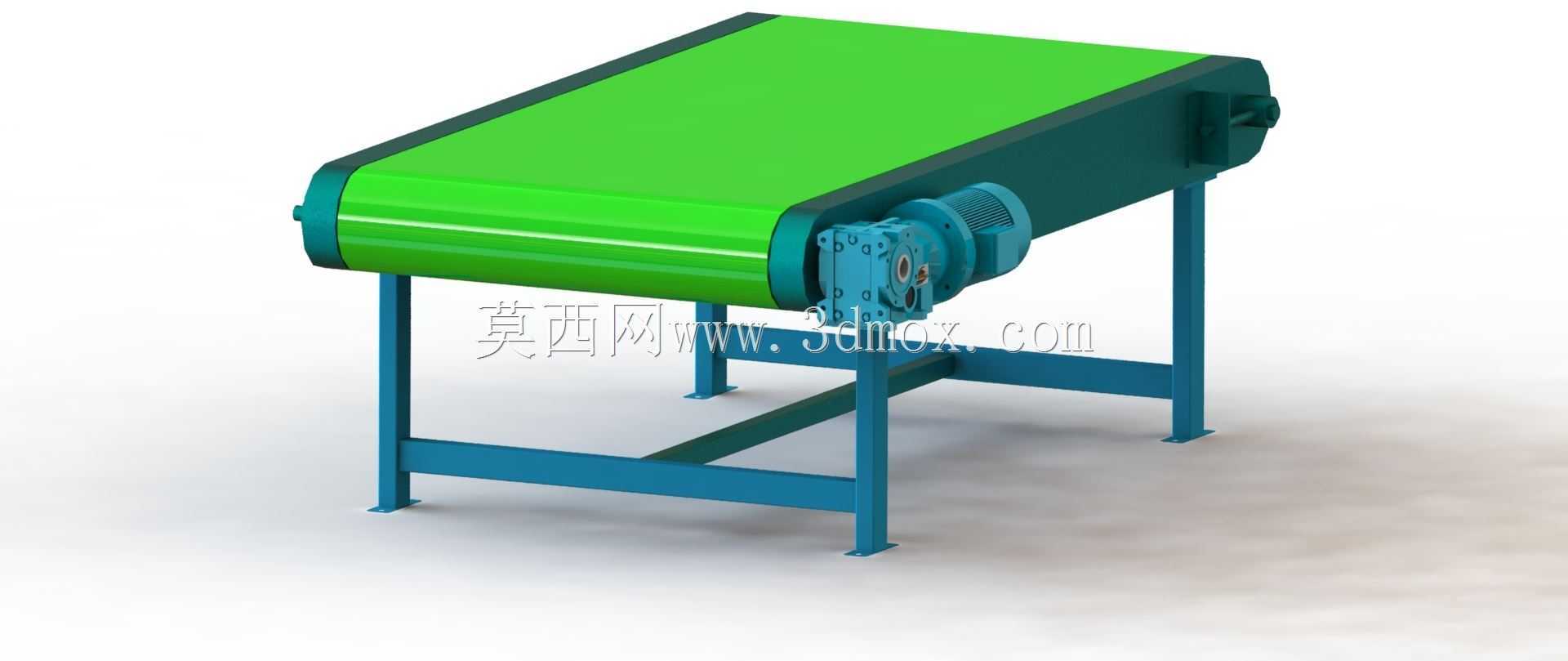

食品加工车间用绿色皮带水平带式输送设备

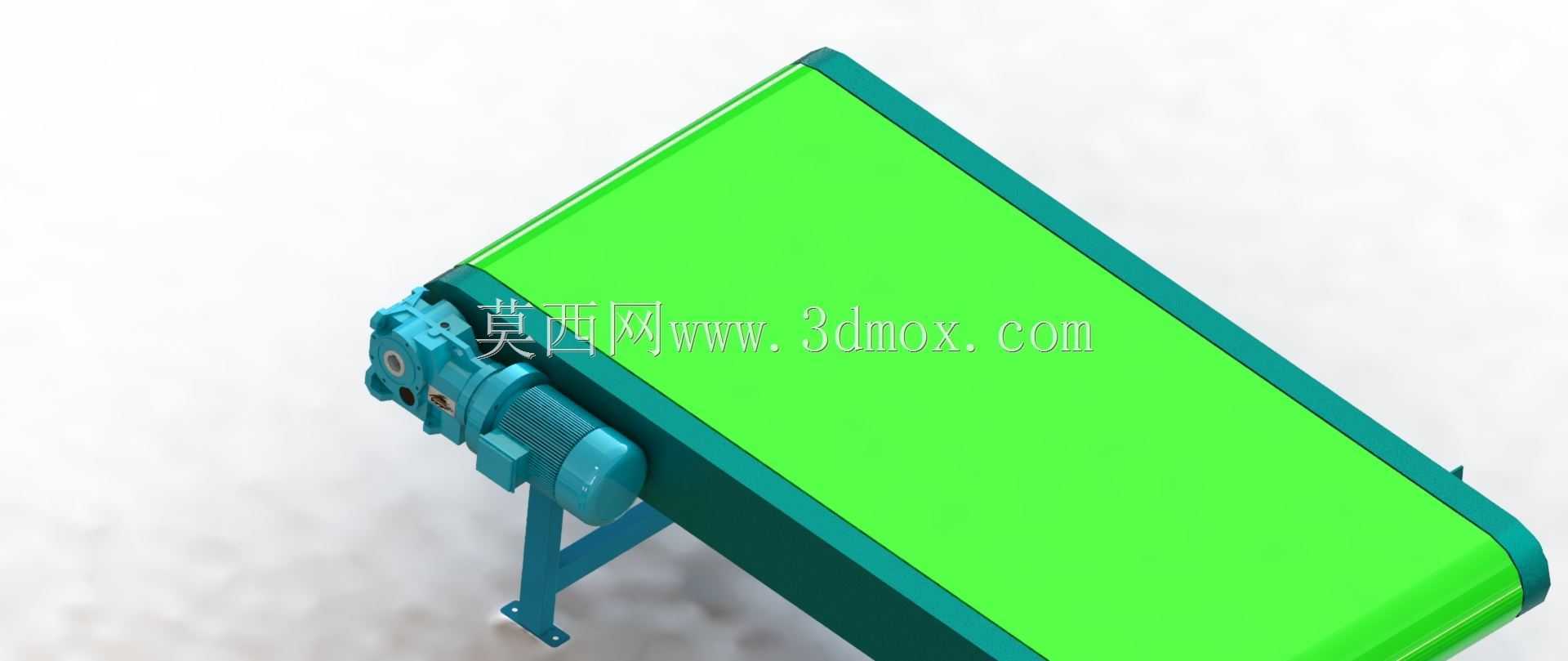

　　在食品加工分级、成品包装、工件周转这类连续化生产场景里，带式输送设备是衔接前后工序的核心流转载体，这款带式输送结构的建模，完全围绕轻工类工厂的清洁工况做了细节适配，没有冗余的重载防护结构，整体机架采用方管焊接成型的支腿搭配侧边槽钢承托结构，支腿底部预留了膨胀螺栓安装孔位，可直接固定在水磨石或者环氧地坪的车间地面，安装时需要预留两侧至少300mm的检修空间，方便后期调整皮带张紧度、更换托辊组件。设备的驱动端采用侧装式减速电机直连驱动辊的结构，省去了链传动的外露防护需求，适配食品车间定期清洁消杀的环境要求，避免传动缝隙积留物料残渣；驱动辊表面做了菱形滚花处理，增大和皮带接触面的摩擦力，防止重载启动时皮带打滑，

　　尾部改向辊的两侧配置了丝杠张紧结构，张紧行程预留了80mm，可补偿皮带长期运行后的塑性伸长量，日常维护时不需要拆解机架，仅通过两侧的调节螺母就能完成皮带跑偏校正与张紧度调整。皮带选用亮绿色的PU材质轻型输送带，带宽适配常规周转盒的尺寸，可直接承载食品级包装物料、清洁后的工厂工装袋、卡通转运盒这类轻质工件，输送面的水平度控制在每米偏差不超过1mm，避免物料在输送过程中出现侧滑偏移；皮带下方间隔布置了平行托辊，托辊采用不锈钢轴芯搭配工程塑料辊身，自重轻且转动阻力小，运行过程中不会产生金属摩擦碎屑，符合清洁车间的使用要求。侧边的护边采用折弯成型的钢板结构，高度高出皮带输送面40mm，可防止输送过程中物料从侧边掉落，

　　护边和机架之间采用螺栓连接，后期更换不同宽度的皮带时可快速调整护边间距。设备的整体长度可根据车间的工序排布需求做模块化拼接，单节标准段长度为2米，多段拼接时仅需要在衔接位置加装中间支腿即可，不需要重新加工整体机架；驱动电机的接线盒预留了防水接头安装位，可适配车间日常冲洗的防潮需求，电机的安装支架做了腰型孔设计，方便调整电机轴和驱动辊的同轴度，降低运行过程中的振动和噪音。从建模的细节来看，这款结构没有配置复杂的纠偏组件，因为其适用场景都是短距离、轻载荷的物料转运，皮带运行速度控制在0.2m/s到0.8m/s之间可调，完全能满足食品分级、工件周转、成品转运这类工序的节拍要求，不需要额外增加复杂的辅助结构来提升设备成本。安装时需要注意，

　　设备进料端的高度要和前序设备的出料口高度差控制在50mm以内，避免物料跌落产生冲击损坏皮带表面，出料端可根据需求加装导料板，将物料引导至下一工序的工作台或者周转容器内；支腿的高度可根据现场作业需求做±100mm的调节，适配不同身高操作人员的作业高度，降低长期作业的疲劳感。整个结构的受力点都做了加强筋处理，驱动端的机架侧板加厚了2mm，承受减速电机的重量和启动时的扭矩冲击，支腿和横梁的连接位置采用满焊后打磨处理，没有尖锐的焊渣凸起，避免清洁过程中刮擦清洁工具或者划伤操作人员。
