数控机床MACH3控制单元PC机箱结构设计

　　这套结构方案针对小型数控加工设备的控制端集成需求设计，核心解决MACH3运动控制板卡、步进驱动模块、供电单元的集中安装与布线规整问题，适配桌面级数控铣床、小型车床等设备的电控改造与配套场景。在车间现场的实际使用中，这类集成式机箱可直接安置在机床操作侧的台架上，无需额外搭建独立电控柜，既节省设备周边的安装空间，也能缩短控制线缆到电机、主轴的走线长度，减少信号干扰带来的加工丢步问题。

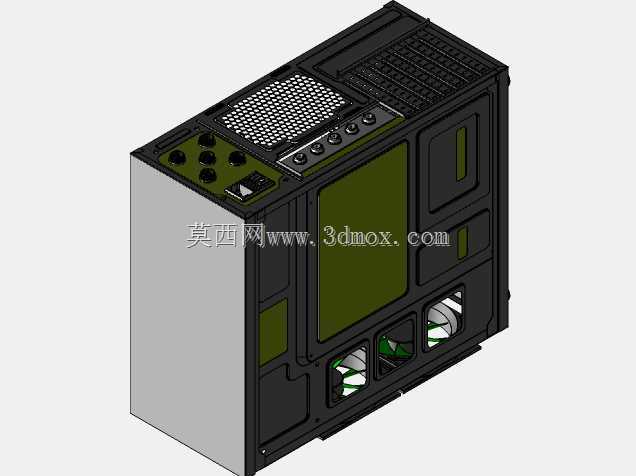

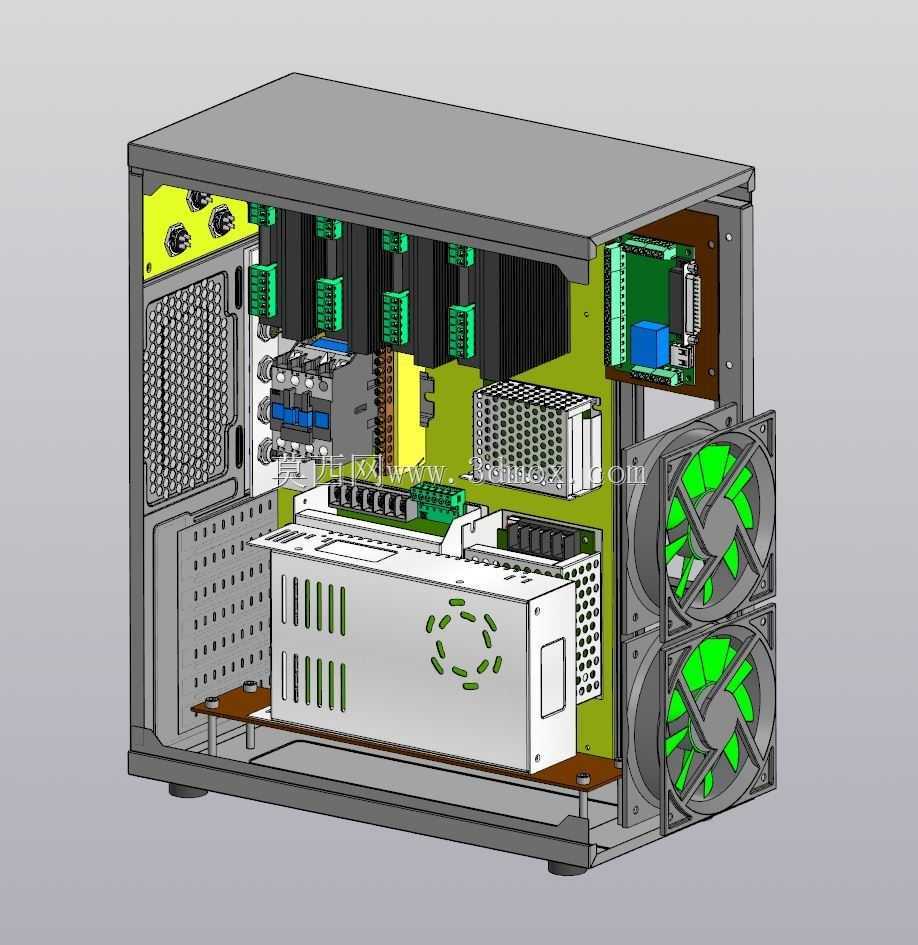

　　从功能实现逻辑来看，机箱内部做了明确的分区布局：前部预留标准PC电源安装位，直接采用成熟的ATX规格电源为主板、控制板卡、散热风扇统一供电，所有供电回路通过磁性启动器做集中通断控制，启动与复位按键直接引出到机箱前面板，同时前置USB接口方便操作人员直接插U盘导入G代码加工程序，无需探身到机箱后侧操作。机箱后部预留两组大尺寸散热风扇安装位，对应内部驱动模块、电源的发热区域形成直通风道，配合各安装板上的冲孔网孔，可在车间常温环境下将内部器件工作温度控制在合理区间，避免夏季长时间加工时驱动模块过热触发保护停机。

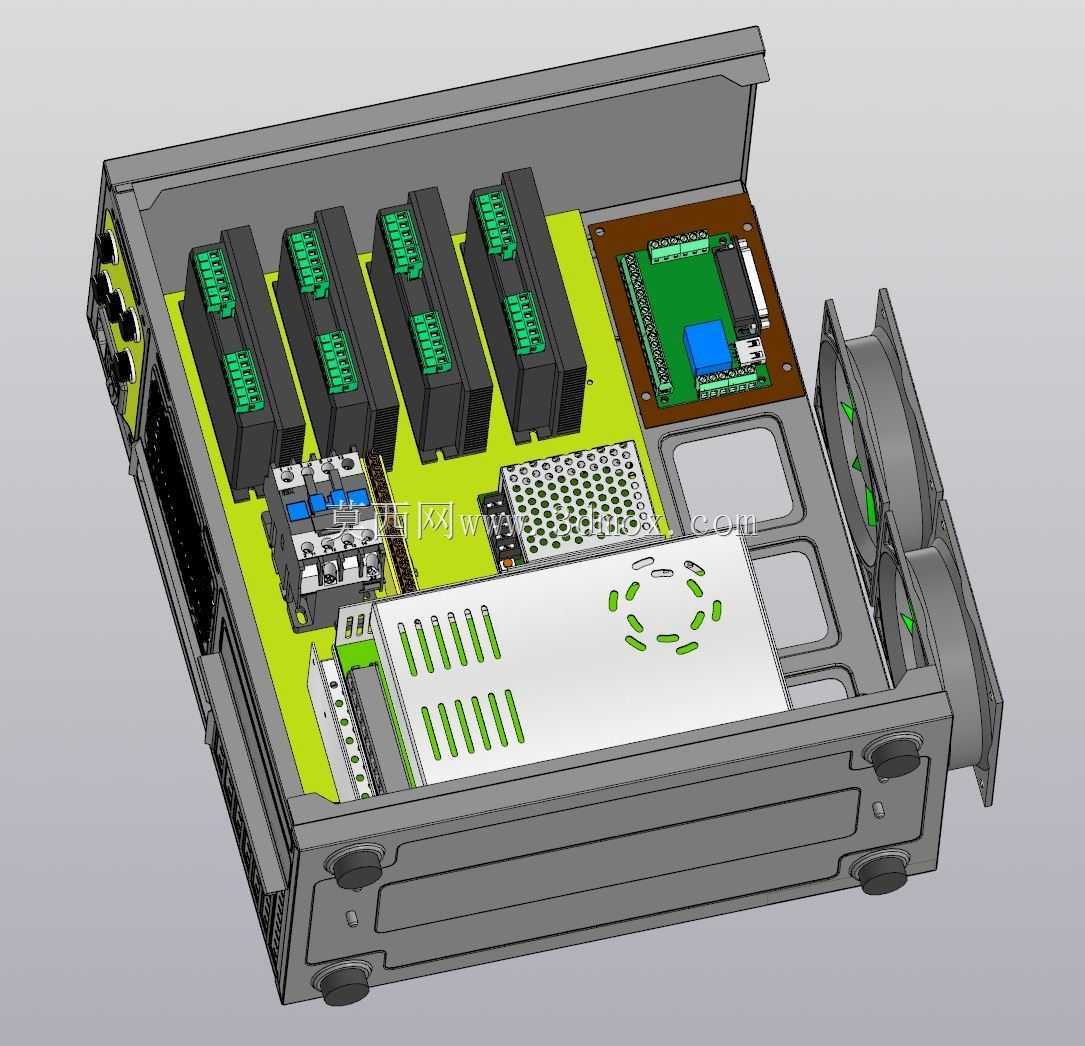

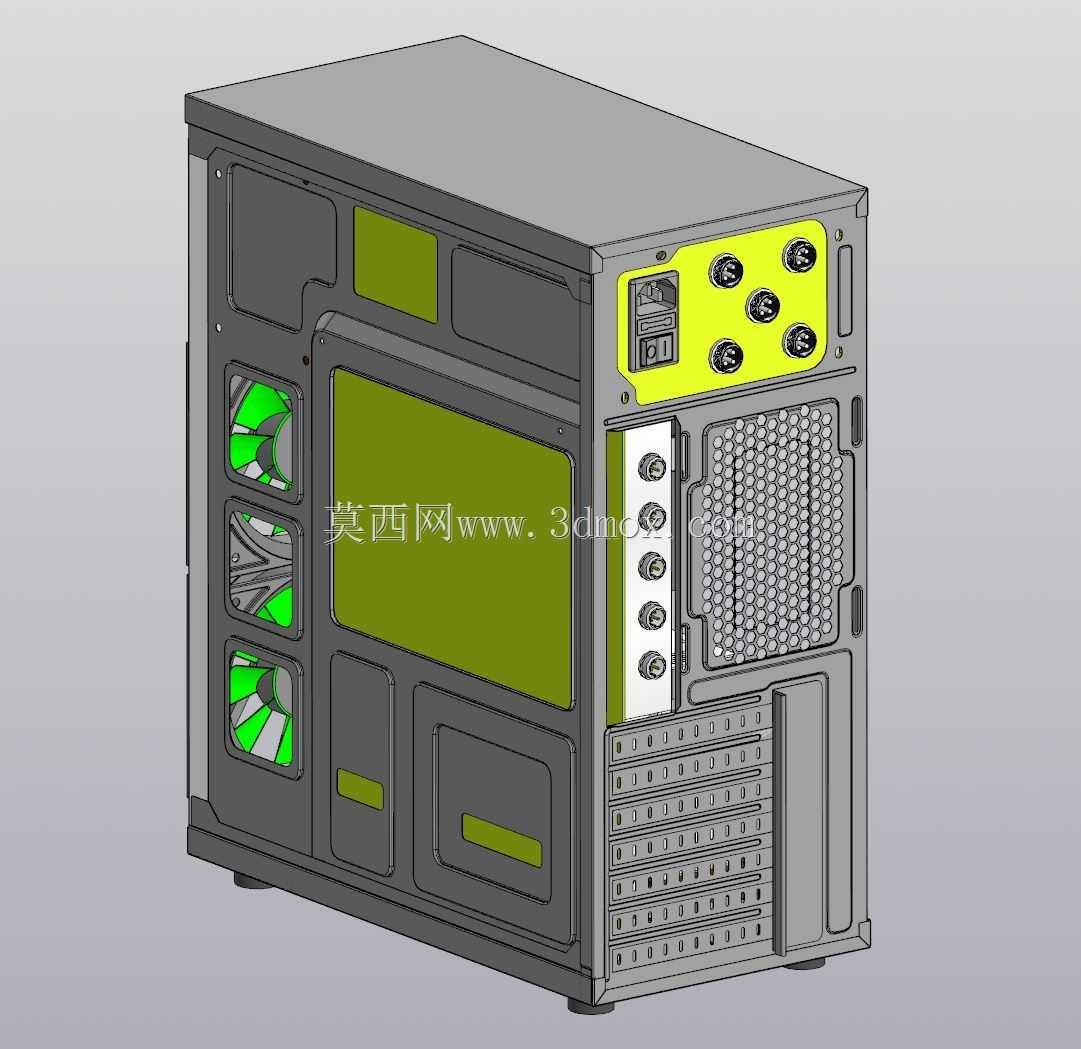

　　设计过程中优先考虑了安装维护的便捷性：内部的驱动安装板、控制板固定座均采用可拆式结构，3块MACH3配套的步进驱动模块沿竖直方向等距排列，每个模块下方预留足够的接线空间，端子排统一布置在板卡侧方，其中GX-12x3规格连接器对应接入机床端的行程限位、急停等端子开关信号，GX-16x4规格连接器直接连接各轴步进电机与主轴控制线路，所有接口做了明确的位置区分，现场接线时不会出现错插问题。机箱侧板采用快拆结构，日常维护时无需完全拆解机箱，即可快速排查接线松动、更换故障模块。

　　安装边界方面，机箱整体采用标准台式机箱的占地尺寸，底部预留4个橡胶减震垫安装位，可直接固定在厚度1.5mm以上的钢制安装台面上，后侧接口区域距离墙面预留不小于80mm的走线空间即可满足接线与散热需求；内部器件安装时，电源与驱动模块之间预留20mm的安全间隙，高压供电线路与低压信号线路沿机箱两侧分开走线，避免强电对脉冲信号造成干扰。前面板除开关、USB接口外，还预留了LED状态指示灯的安装位，可直观显示电源通断、驱动运行、故障报警的状态，操作人员站在操作位即可快速判断电控系统的运行状态。

　　这套结构没有采用复杂的定制化异形结构，大部分安装板、固定支架都可采用常规钣金折弯工艺加工，连接孔位全部适配标准PC五金件，加工成本低，组装效率高，既适合小型数控设备厂商做批量配套，也适合设备改造场景下的自行加工制作，实际使用中可根据搭载的驱动数量、板卡规格灵活调整内部安装板的孔位，适配不同配置的MACH3控制系统装机需求。
