伺服驱动轴相位调节工装结构设计

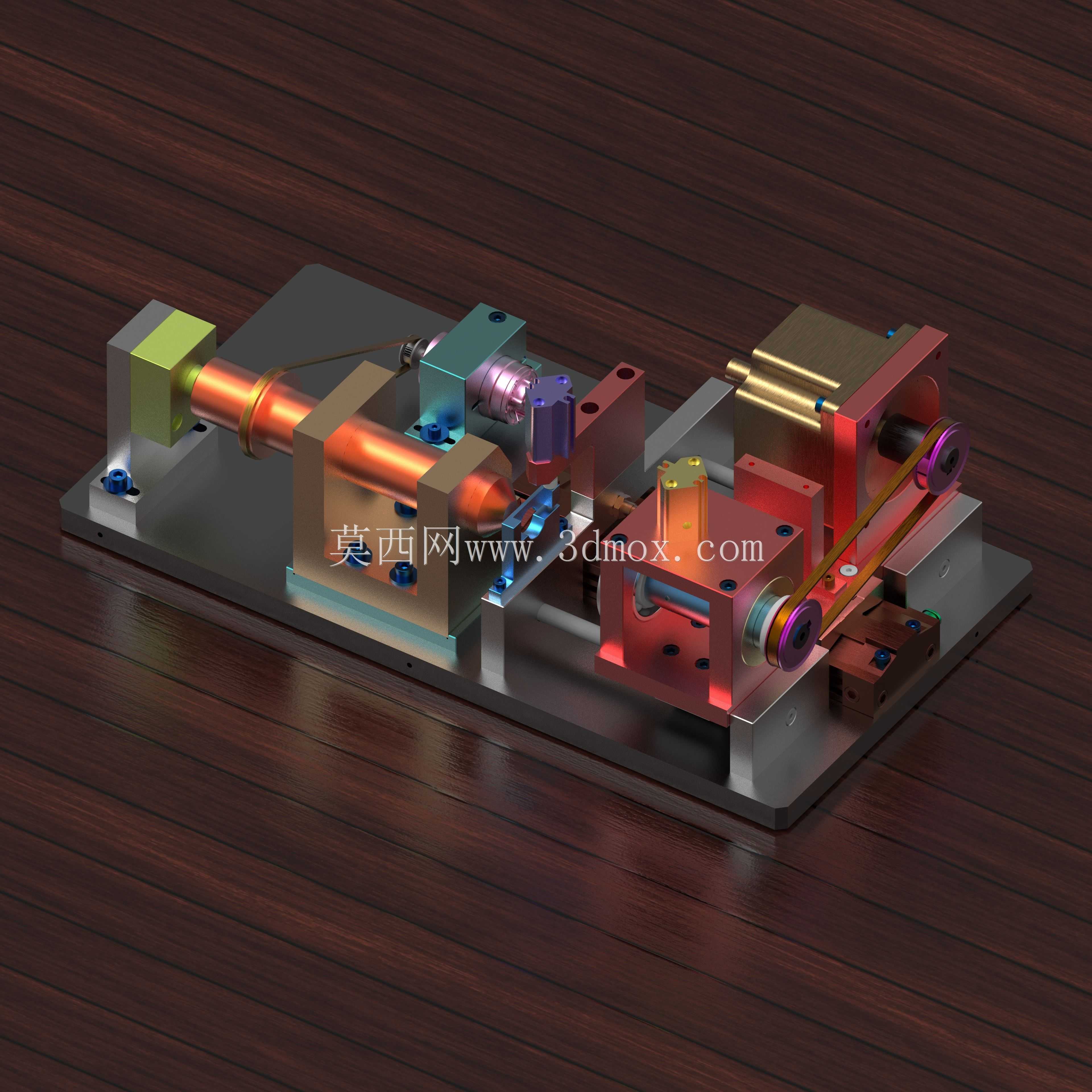

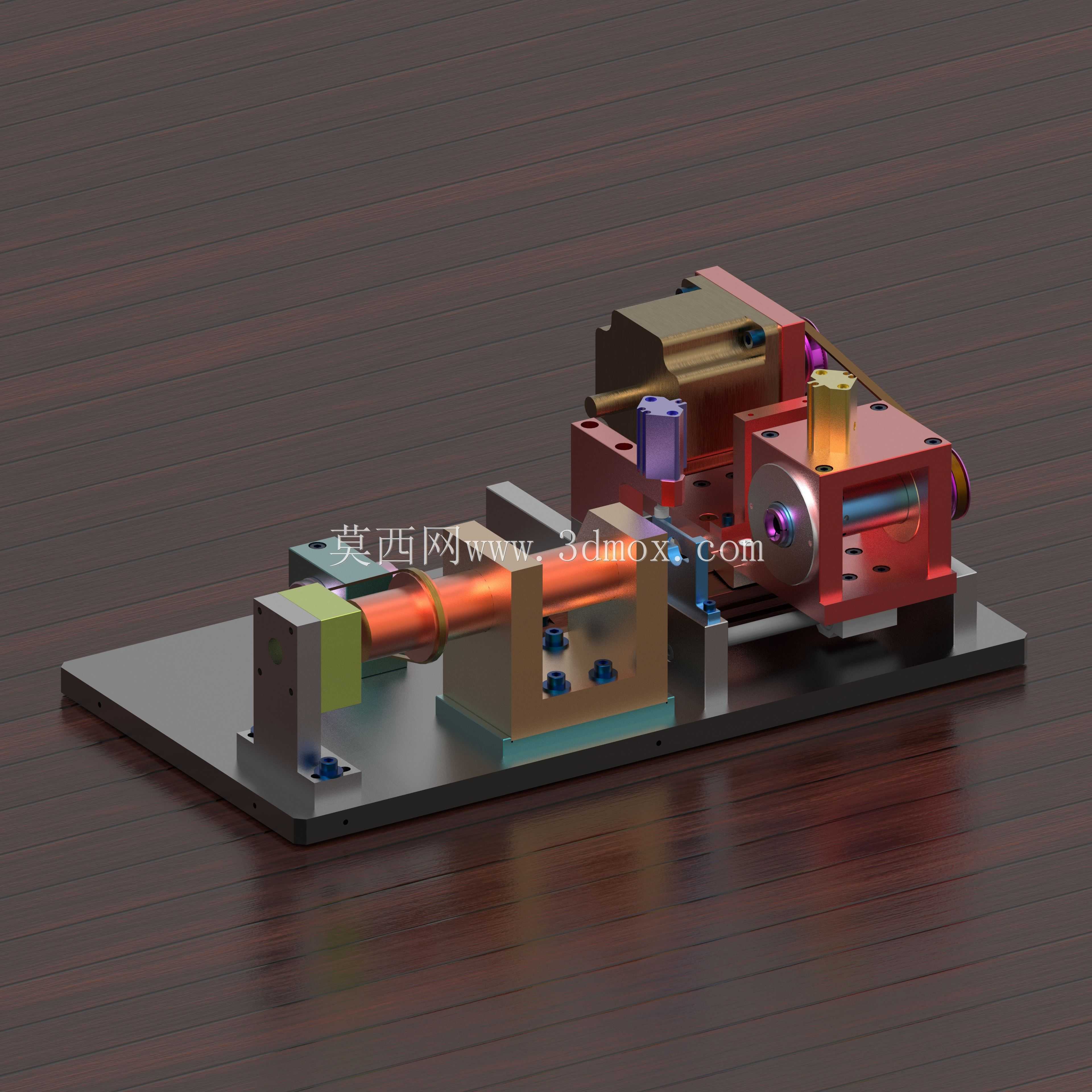

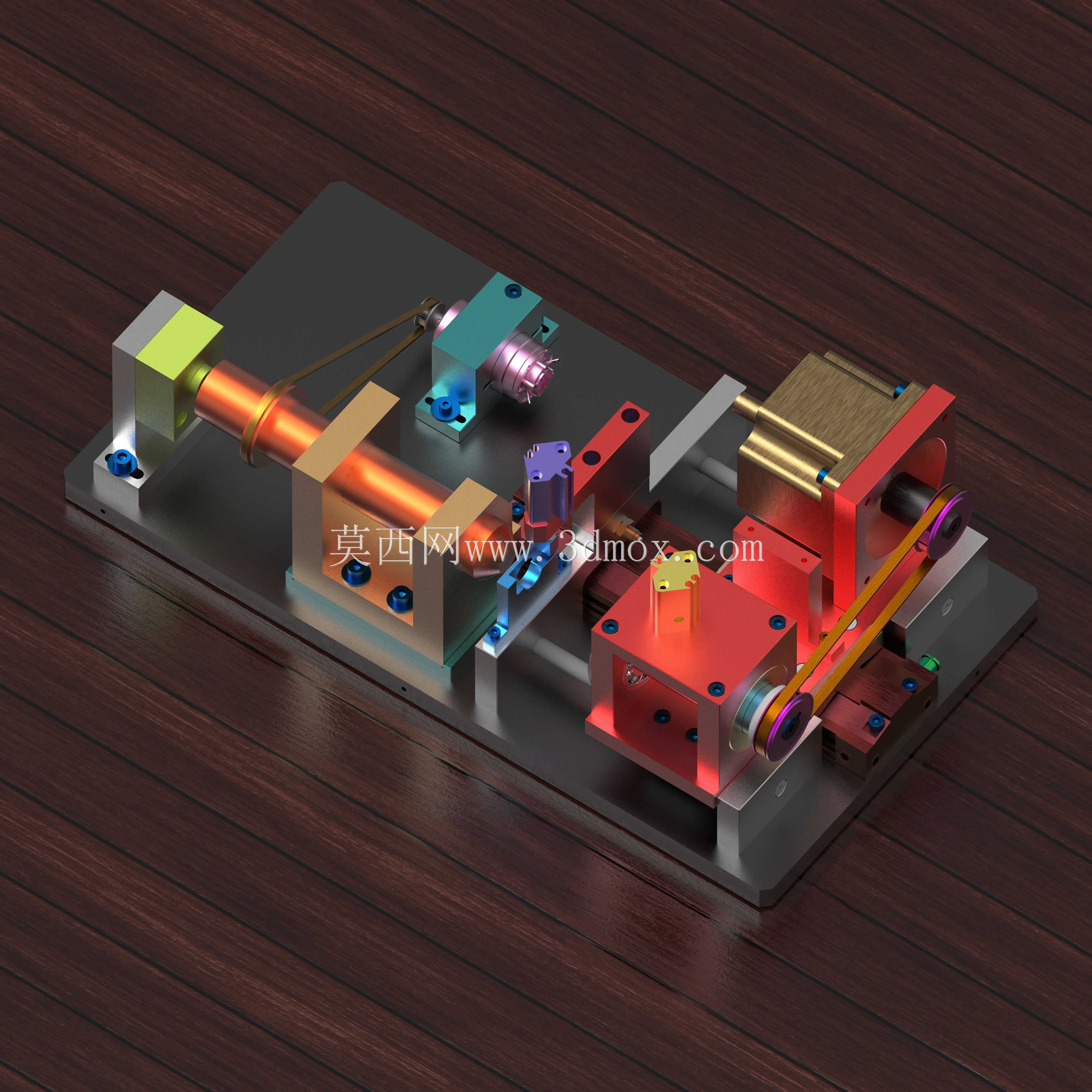

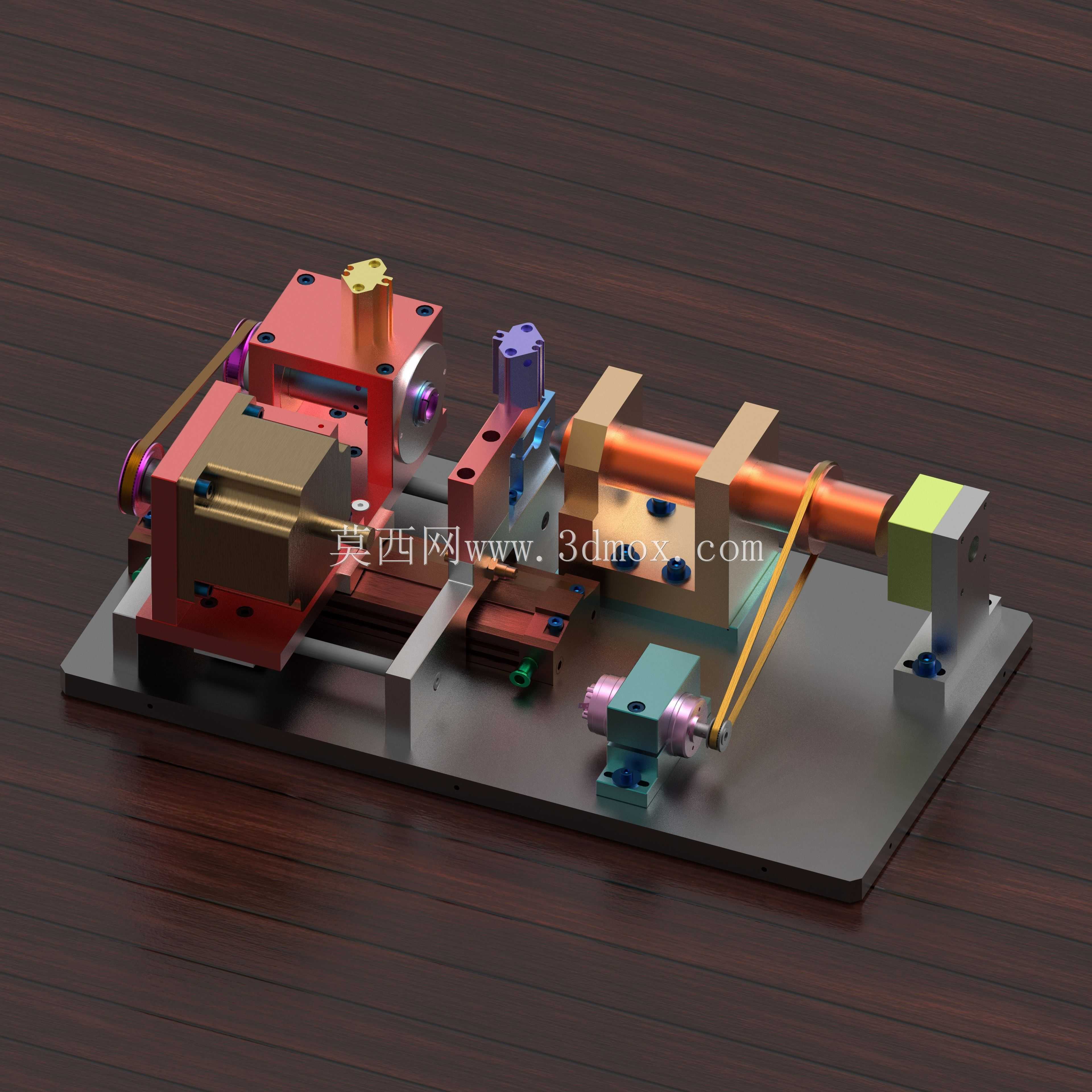

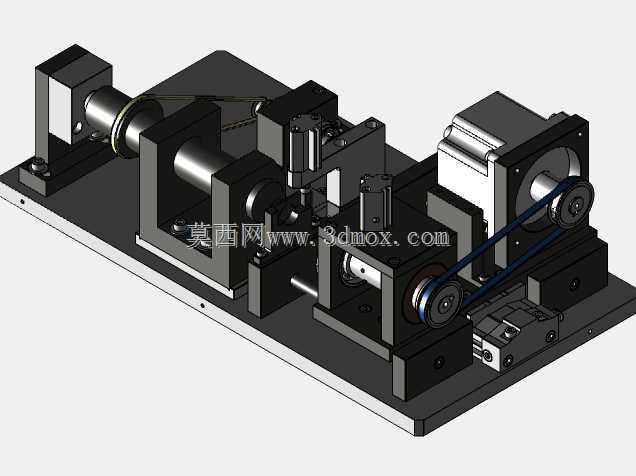

　　这套相位调节装置主要面向轴类零件精密加工的工序对接场景，在小批量多品种的轴件二次加工产线中，常遇到轴端相位特征与基准面角度偏差超差的问题，传统手动调节方式依赖操作人员打表找正，单工件装夹找正时间往往超过15分钟，且重复定位精度受人员技能水平影响波动较大，无法适配产线节拍提升的需求。整套装置以标准GEPY主轴作为核心装夹基准，主轴采用夹头结构实现待加工轴的同轴装夹，夹持范围覆盖直径8mm至32mm的常规传动光轴、花键轴类零件，主轴端的径向跳动控制在0.005mm以内，满足轴端钻孔、铣扁位等工序的形位公差要求。装置的相位调节功能通过伺服驱动模组实现，替代原有的手动旋钮调节结构，伺服电机通过同步带轮与主轴尾端的调节机构连接，

　　可根据轴件初始相位检测数据自动输出对应转角，调节分辨率可达0.01度，调节完成后通过侧边的锁紧气缸实现主轴的周向固定，避免加工过程中出现相位偏移。装置底板采用45号钢调质处理后表面磨削加工，平面度控制在0.02mm/全幅范围内，底板上预留了标准T型槽安装位，可直接固定在常规钻床、铣床的工作台上，安装孔位适配多数通用机床的工作台T型槽间距，无需额外制作过渡连接板。装置上集成了多组气动执行元件，除主轴锁紧气缸外，还配置了轴向定位气缸、工件压紧气缸，轴向定位气缸用于待加工轴的轴向尺寸定位，保证轴端加工位置的轴向尺寸一致性，重复定位精度可达0.02mm；工件压紧气缸在相位调节完成后从轴的径向施加稳定压紧力，

　　抵消钻孔加工时的轴向切削力与铣削时的径向切削力，避免工件装夹变形。整套装置的气动回路采用集成式阀岛控制，所有气缸的动作速度、压紧力均可通过回路中的节流阀、调压阀独立调节，适配不同材质、不同直径轴件的装夹需求，针对薄壁空心轴类零件，可将压紧力调低至0.2MPa，避免装夹导致的轴件圆度超差。在设计过程中，充分考虑了装置的维护便利性，所有滑动导轨面均配置了防尘刮屑板，避免加工产生的铁屑、切削液进入导轨副造成磨损，同步带轮外侧设置了可拆卸的防护盖板，日常维护时仅需拆下盖板即可完成同步带张紧度检查与更换操作。装置的外形尺寸控制在长420mm、宽280mm、高180mm范围内，整体重量约28kg，单人即可完成在不同机床间的转运与装夹，

　　适配多工序间的灵活调度需求。从实际使用场景来看，这套装置可直接接入产线的自动化检测单元，通过上游检测设备获取轴件的初始相位偏差数据后，装置自动完成相位补偿调节与装夹锁紧，整个过程无需人工干预，单工件装夹调节时间可压缩至40秒以内，相位调节精度稳定控制在±0.03度范围内，大幅降低轴类零件相位相关特征加工的废品率。装置的基准面设计统一采用底面与左侧定位面作为安装基准，与机床工作台贴合后无需额外打表找正即可保证主轴轴线与机床进给方向的平行度，平行度误差可控制在0.01mm/100mm范围内，减少了装置安装调试的辅助时间。针对加工过程中的排屑问题，底板表面设计了向排屑口倾斜的导屑斜面，加工产生的铁屑可顺着斜面滑落至机床排屑槽内，不会在装置表面积聚影响定位精度，同时所有电气、气动元件的接口均设置在装置后侧，避免切削液飞溅导致的元件损坏，整体防护等级达到IP54，适配机加工车间的多切削液、多铁屑的工作环境。
