搭载多联装发射装置的赛博越野载具设计

　　该载具设计基于棱角化低风阻车身构型展开，整体外覆盖件采用大角度斜面拼接设计，摒弃传统曲面冲压覆盖件的成型逻辑，所有外板折角均做锐边处理，在降低雷达反射截面积的同时，可适配厚规格装甲板材的拼接安装，无需额外做曲面成型加工，适配小批量特种改装的生产需求。车身整体宽度控制在2.1米范围内，整车长度含尾部发射装置不超过5.8米，高度控制在1.9米，可满足标准集装箱运输、民用地下车库通行的尺寸边界要求，轮距设定为1.8米，搭配大直径越野轮胎与宽体轮拱设计，轮拱突出车身侧面120mm，可在泥泞、砂石路面行驶时阻挡泥水飞溅至车身侧部，同时为悬架上下跳动预留足够的运动空间。

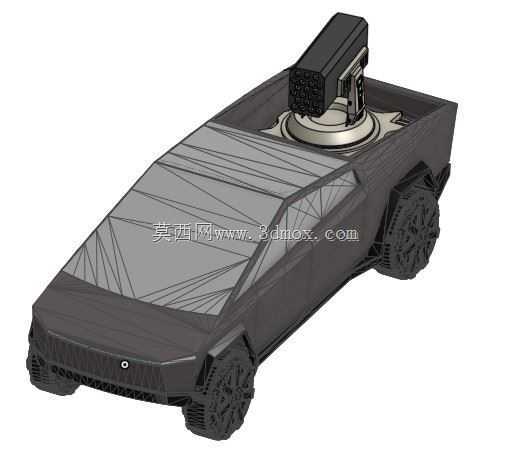

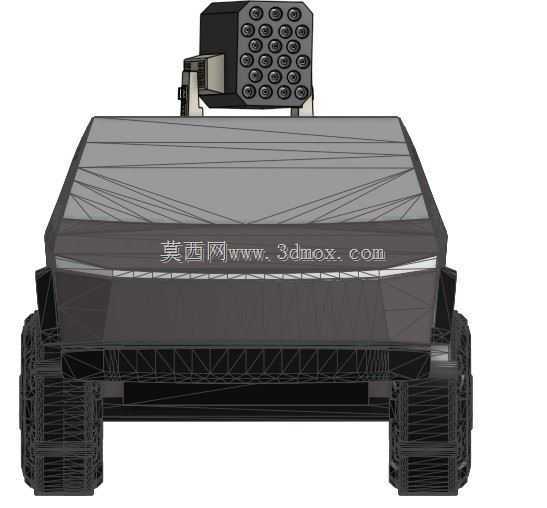

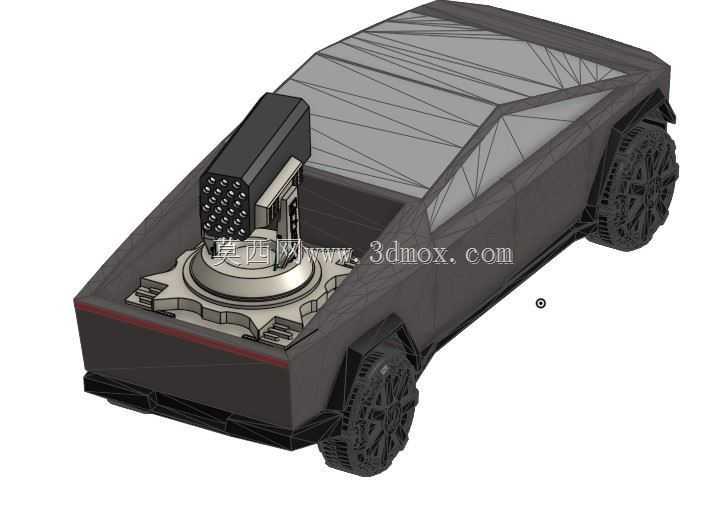

　　车身后部货舱区域取消了传统封闭式货箱结构，预留直径1200mm的圆形安装基座，基座通过8组M16螺栓与车身底盘纵梁直接连接，可承受发射装置后坐力产生的纵向与横向冲击，基座平面度公差控制在0.2mm以内，保证发射装置回转机构的安装精度。搭载的多联装发射装置采用俯仰-回转两轴结构，水平回转角度覆盖360度全向范围，俯仰角度调节范围为-5度至75度，可兼顾水平方向直射与大仰角曲射的射击需求，发射管阵列采用4*6排布共24管规格，单管内径适配标准68mm口径发射弹种，发射管组外部设置轻量化防护壳，可避免行驶过程中沙尘、雨水进入发射管内部造成卡滞。

　　从结构设计逻辑来看，该载具将乘员舱与发射装置承载区域做了分隔设计，乘员舱后部设置10mm厚的防弹钢板隔墙，可避免发射时尾焰、弹体碎片侵入乘员舱，隔墙中部设置走线孔，采用防火密封胶圈做密封处理，发射装置的控制线缆、供电线缆通过该孔接入乘员舱内的控制终端，无需在车身外部额外布置走线槽，降低了行驶过程中管线被剐蹭损坏的风险。车身底盘采用非承载式结构，两根纵梁采用高强度钢冲压成型，截面高度为180mm，横梁采用矩形管焊接结构，在发射装置安装位置额外增加两根横向加强梁，将后坐力均匀分散至整个底盘框架，避免局部应力集中造成底盘变形。

　　在实际应用场景中，该载具可适配前沿阵地快速机动部署需求，依托高通过性底盘可在无铺装路面的野外区域快速转移，停车后无需额外架设驻锄即可完成发射准备，发射装置的伺服电机采用车载24V电源供电，无需额外搭载发电设备，整套发射系统的操作可由乘员在舱内完成，无需人员暴露在车外操作，提升了阵地生存能力。车身侧部的斜面设计除了隐身性能考量外，还可在受到轻武器射击时产生跳弹效应，降低弹头穿透车身的概率，所有车窗均采用小面积倾斜设计，可搭配防弹玻璃安装，窗框与车身采用一体化焊接结构，避免传统螺栓固定窗框的强度薄弱点。

　　行走系统方面，该设计采用四轮独立悬架结构，每个车轮搭配螺旋弹簧与双向筒式减震器，悬架行程达到220mm，可在起伏路面行驶时保证轮胎始终贴合地面，轮毂采用一体化锻造铝合金结构，轮辐做镂空减重设计，同时预留防脱圈安装位，可在低胎压越野行驶时避免轮胎脱圈。车身前部设置一体化楔形防撞结构，与前覆盖件做融合设计，可在清除路障、撞击障碍物时将冲击力直接传递至底盘纵梁，不会造成前部覆盖件凹陷变形。

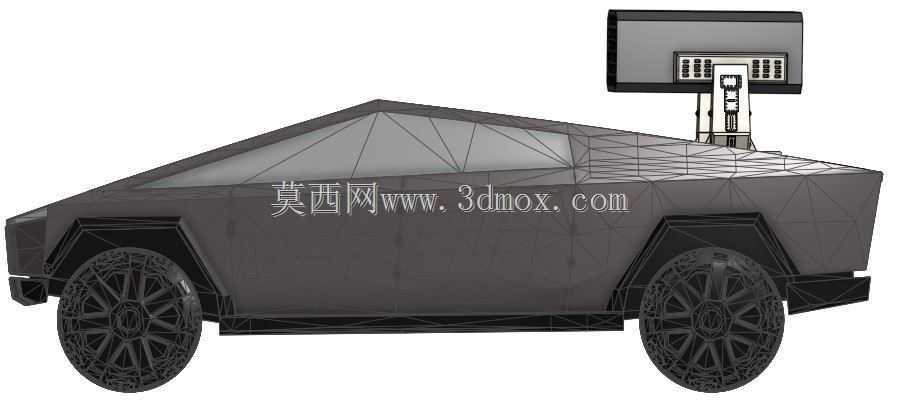

　　从安装边界来看，发射装置的最高点在收纳状态下与车顶高度差不超过300mm，不会超出整车高度限制，发射装置在水平回转时，其最外侧边缘与车身侧面的最小间隙为80mm，不会在回转过程中与车身、轮拱发生干涉，俯仰调节至最大角度时，发射管尾部与货舱底板的间隙为150mm，可保证发射尾焰顺利排出，不会直接灼烧车身覆盖件。整套发射装置的总重量控制在320kg以内，加上载具自身整备质量2.2吨，满载状态下总质量不超过3吨，可适配多数轻型越野底盘的承载能力，无需对底盘悬架、制动系统做额外强化改装即可完成搭载。
