乘用车双叉臂式前悬架带轮毂制动总成

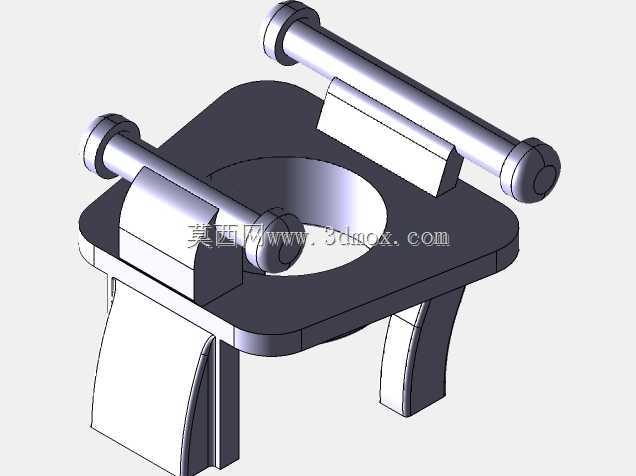

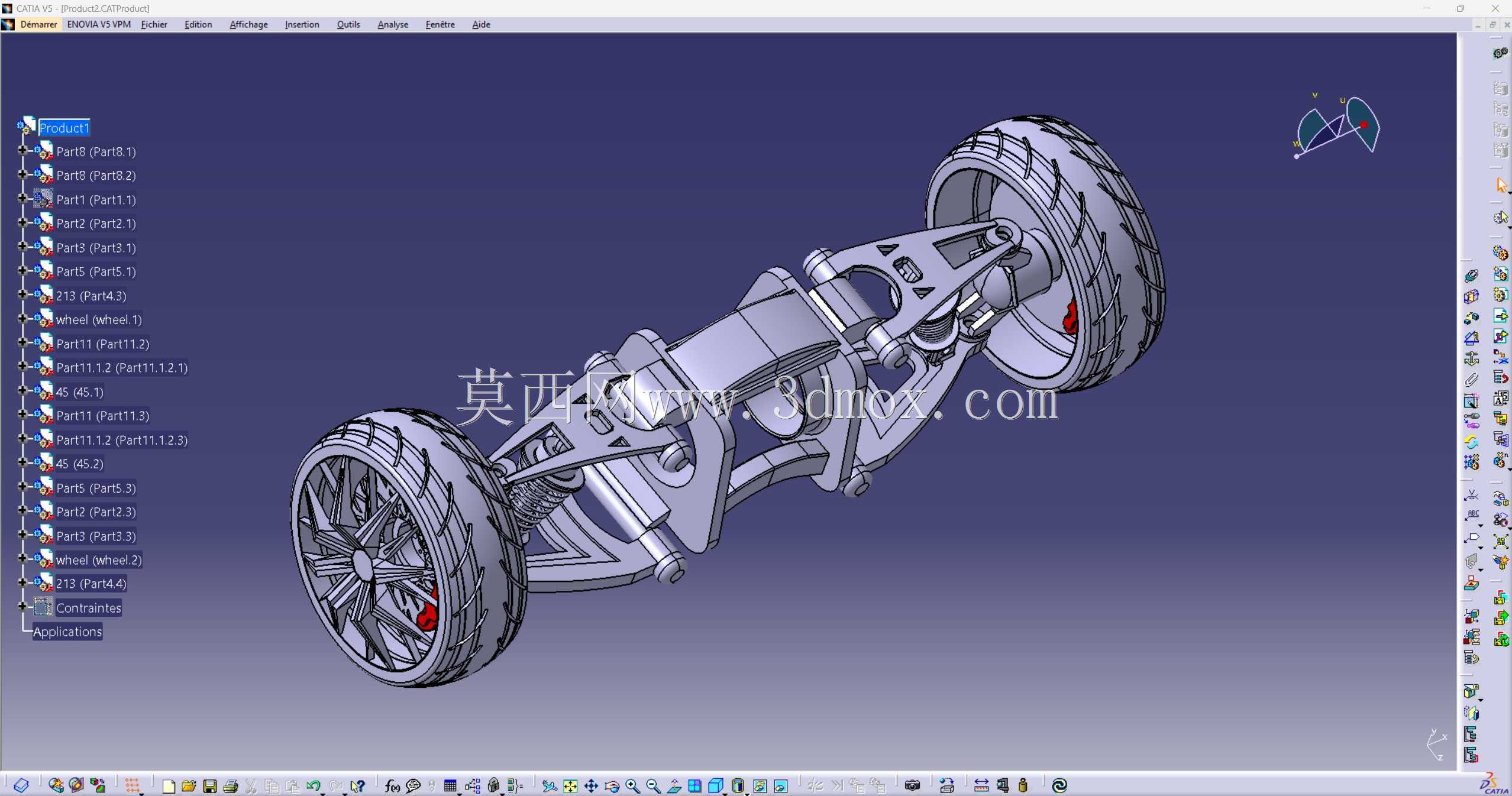

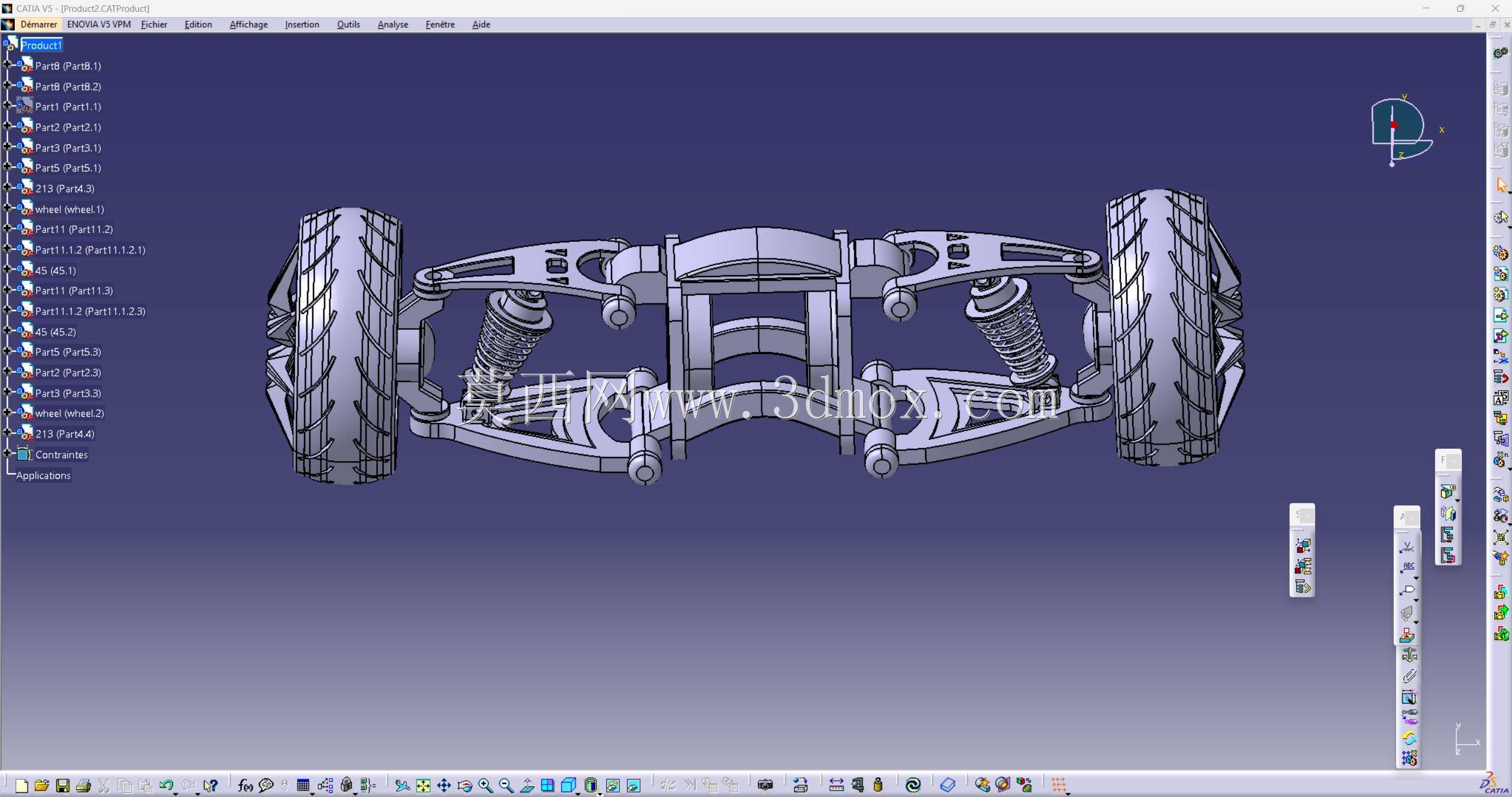

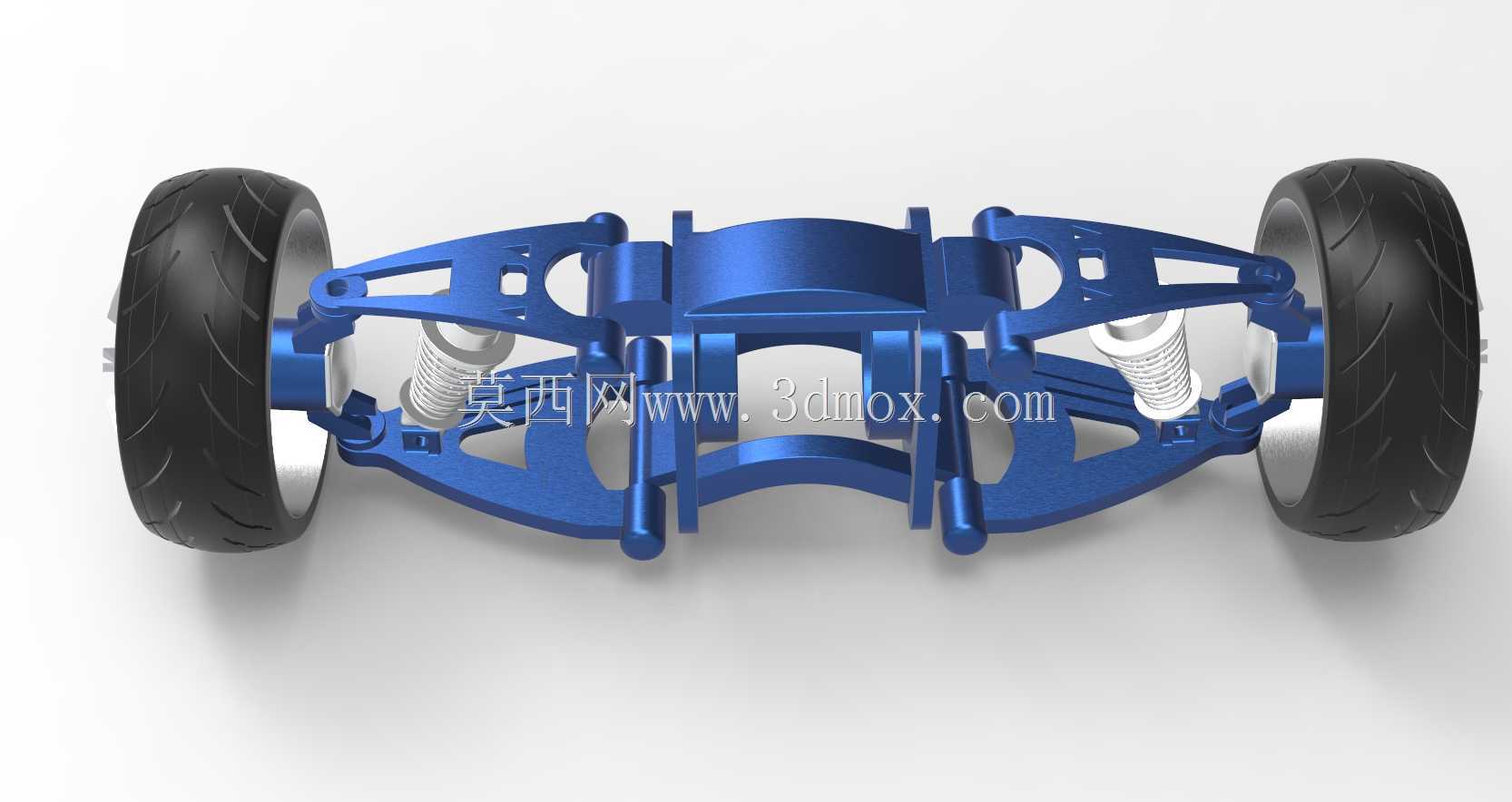

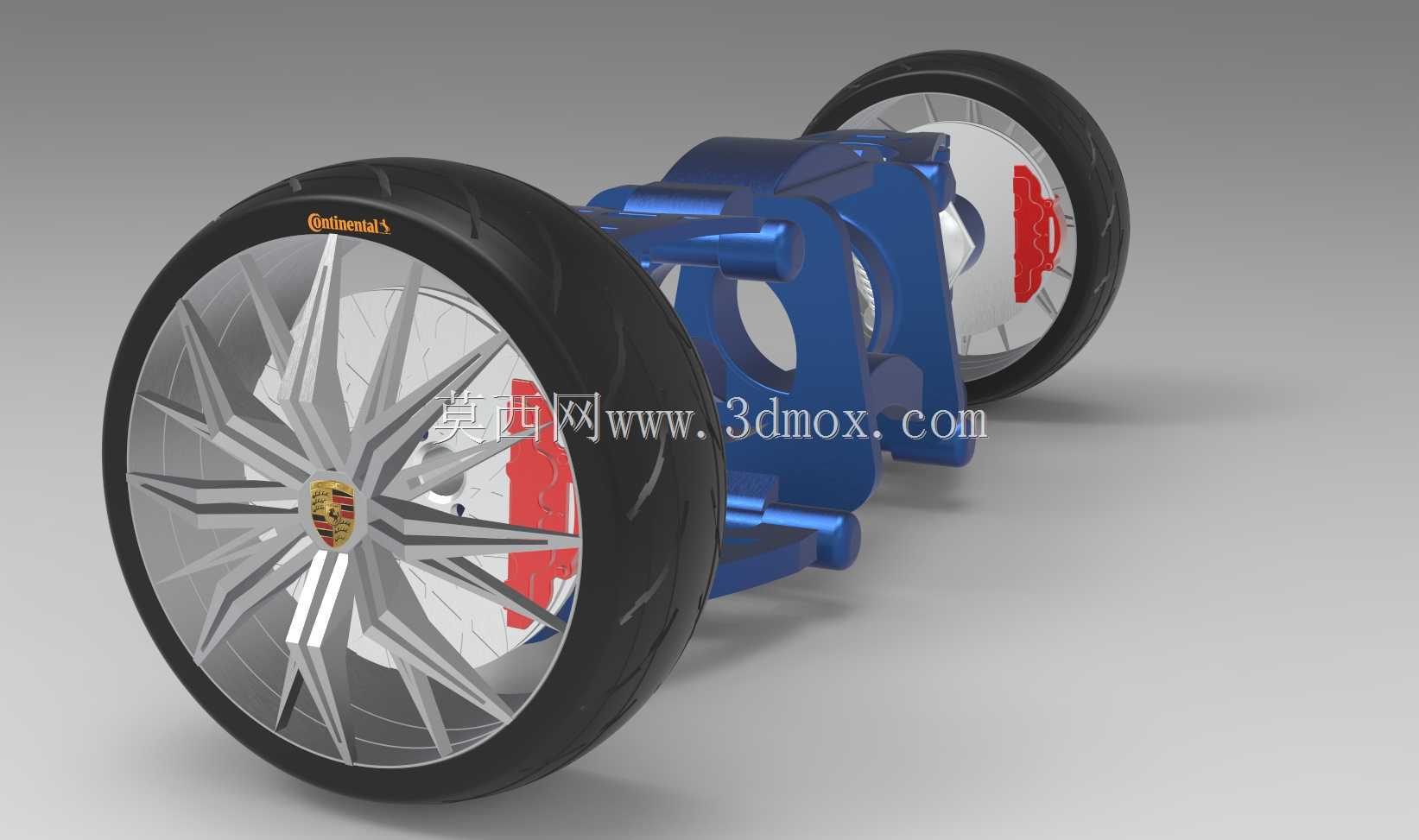

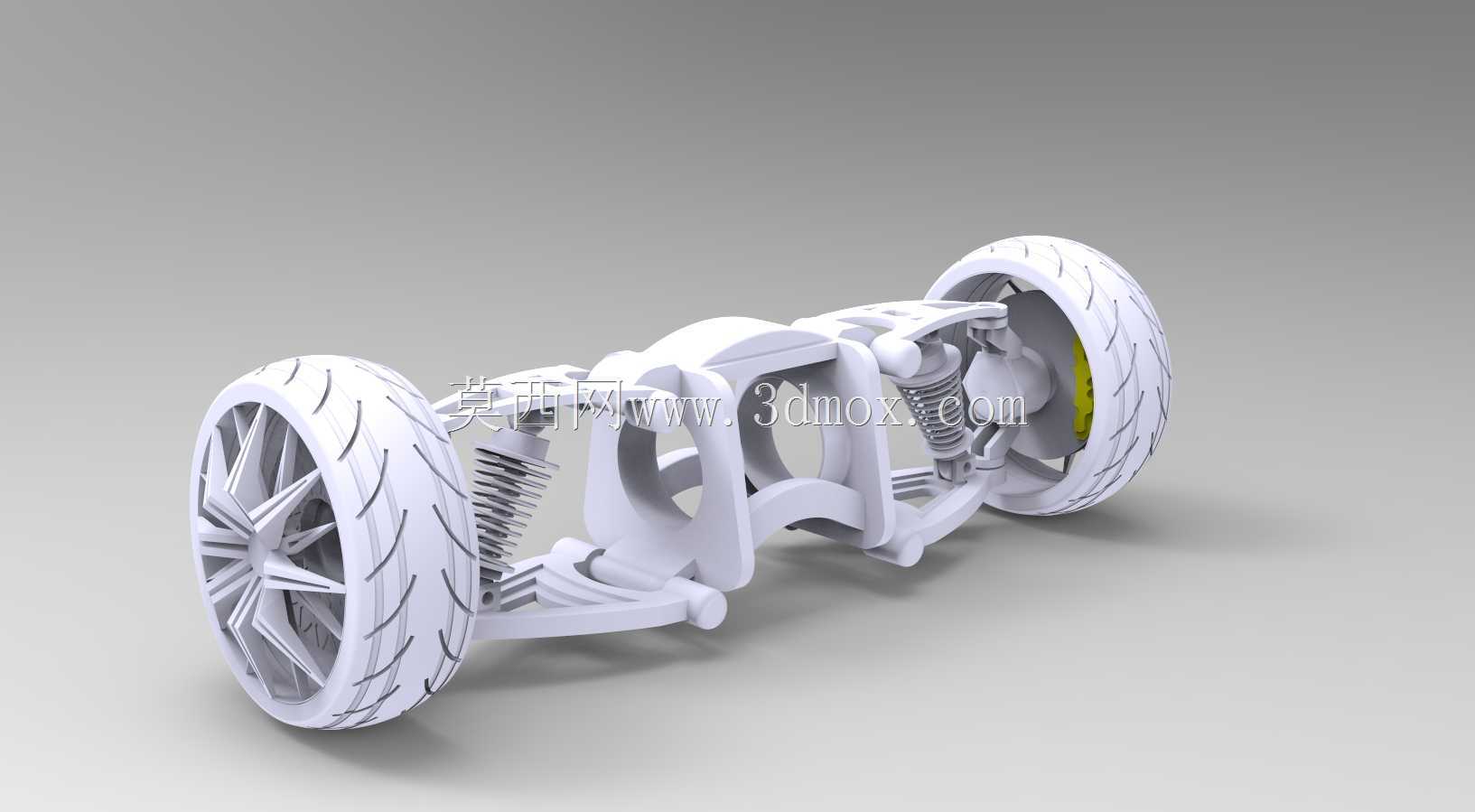

　　这套悬架总成的三维结构，覆盖了乘用车前桥承载与导向的全部核心部件，日常在整车研发环节，主要用于底盘性能匹配、运动干涉校核以及装配工艺验证，不管是燃油车的前置前驱平台，还是纯电车型的前舱布局适配，都能通过调整硬点参数完成适配。从实际装车用途来看，这套结构承担着多重核心作用：首先是承载车身前部的整备质量与动态载荷，在车辆经过颠簸路面、过弯、紧急制动时，通过弹性元件与阻尼元件的配合，过滤路面传递的冲击，同时保证轮胎与地面的有效接触面积，避免抓地力流失影响操控稳定性；其次是承担前轮的转向导向功能，转向节通过球销与控制臂连接，可随转向拉杆拉动完成设定角度的偏转，满足车辆转向的轨迹要求；另外集成的盘式制动结构，可在制动工况下通过卡钳夹紧制动盘，将车轮的动能转化为热能散出，实现车辆的减速与驻车。

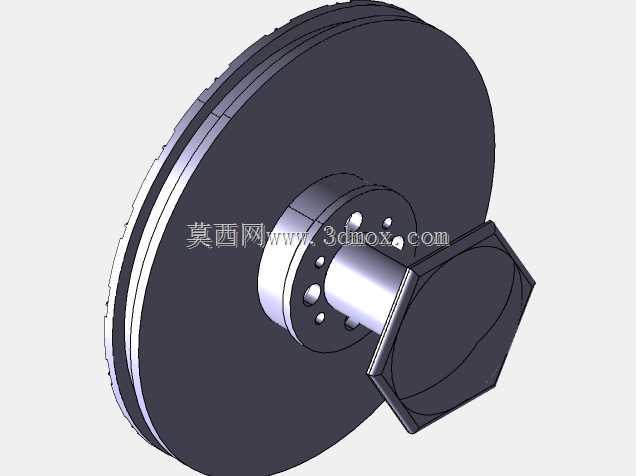

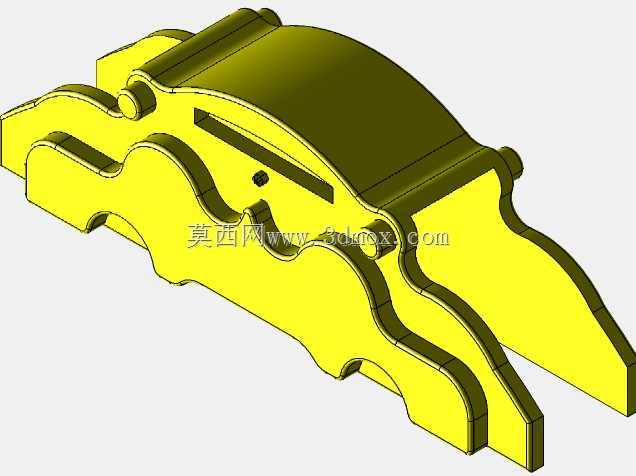

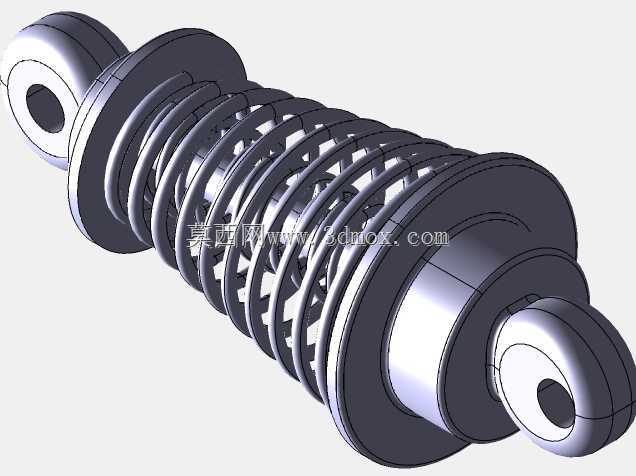

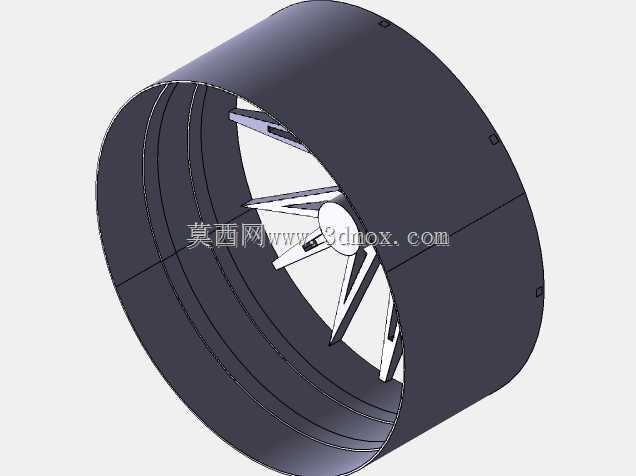

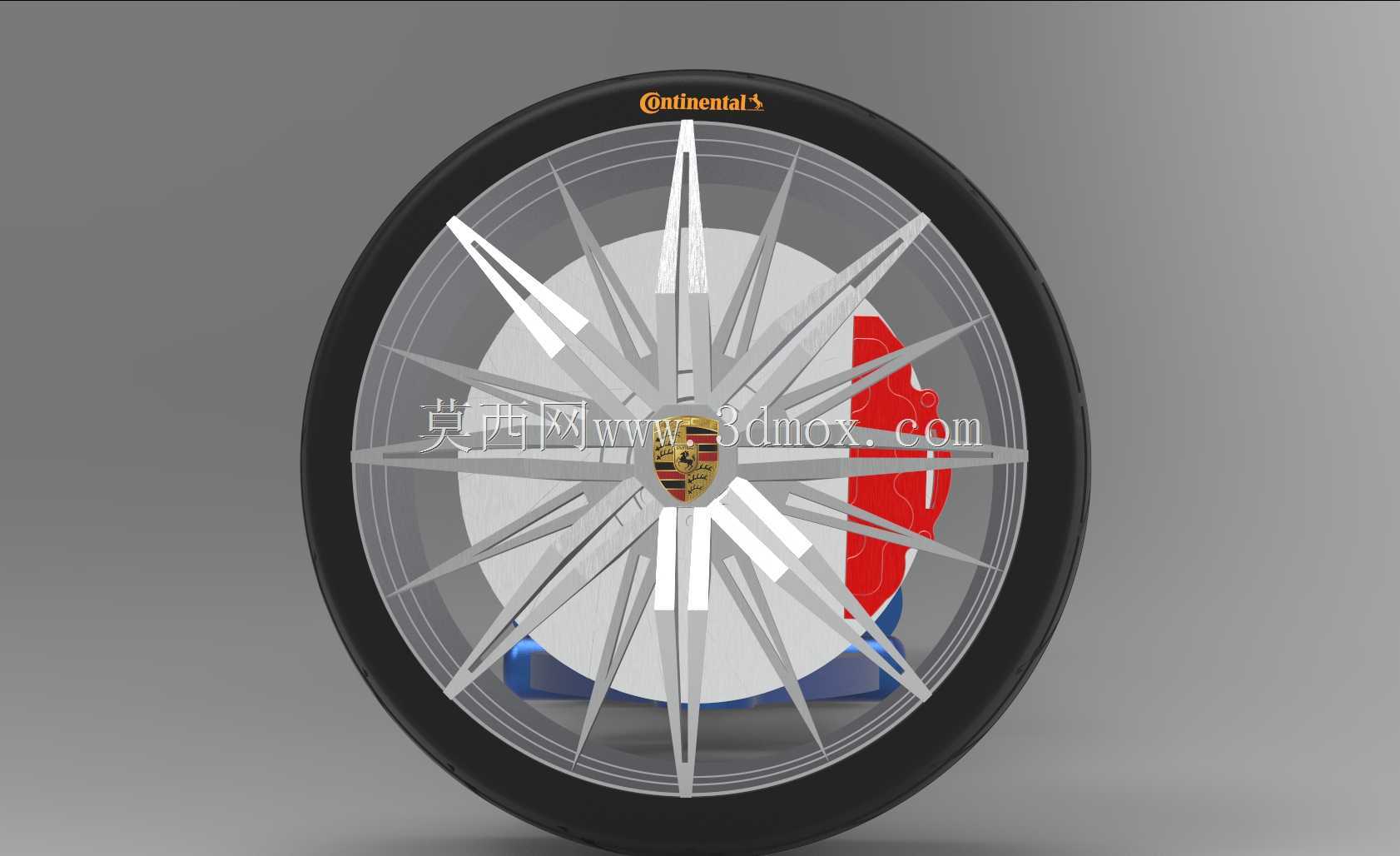

　　从功能特性上看，这套双叉臂结构的侧倾中心高度设计经过多轮迭代，相比麦弗逊式悬架，上下两根控制臂可以更精准地约束车轮的运动轨迹，在车轮上下跳动时，外倾角的变化梯度控制在合理区间，既可以减少轮胎的偏磨损耗，也能在大侧向加速度工况下保证轮胎接地面的均匀受力，提升过弯极限。配套的螺旋弹簧与筒式减震器采用分体式布置，避免了集成式结构对减震器侧向受力的额外负担，能延长阻尼元件的使用寿命，同时弹簧的刚度匹配可以根据车型定位调整，偏向舒适的调校会采用较低的弹簧刚度搭配长行程阻尼，偏向运动的调校则会提升弹簧刚度并压缩阻尼行程，适配不同的使用场景。轮毂采用多辐式铝合金结构，在保证足够抗弯抗扭强度的前提下，尽可能降低了非簧载质量，这对于提升悬架的响应速度有明显帮助——非簧载质量越小，车轮在颠簸路面的跟随性越好，越能贴紧路面，不会出现车轮跳离地面导致的抓地力中断。制动盘采用通风式结构，内部的散热筋可以在车辆行驶时带动空气流通，带走连续制动产生的热量，避免热衰减导致制动效能下降，卡钳采用对置活塞设计，制动力分配更均匀，制动时的踏板脚感也更线性。

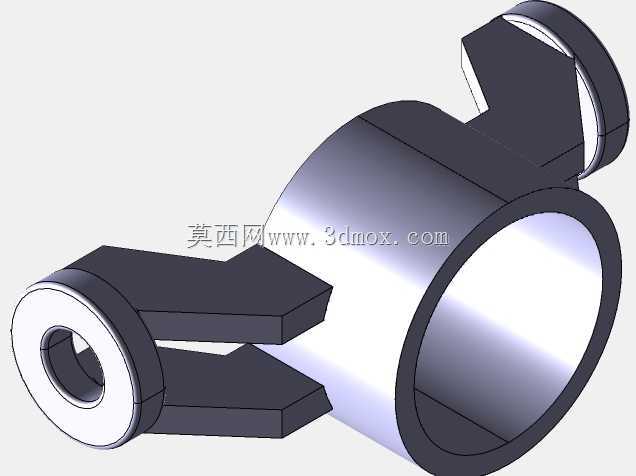

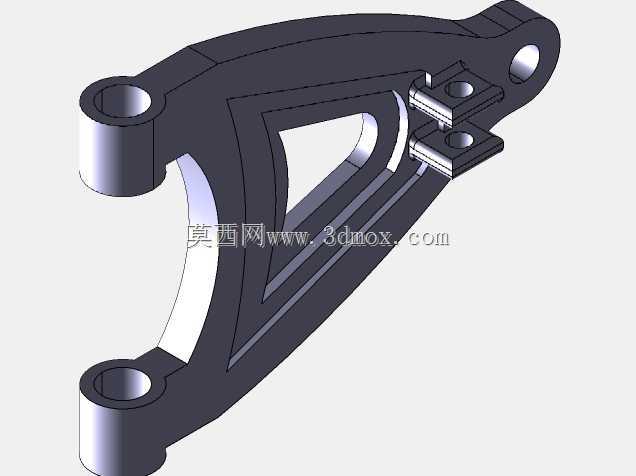

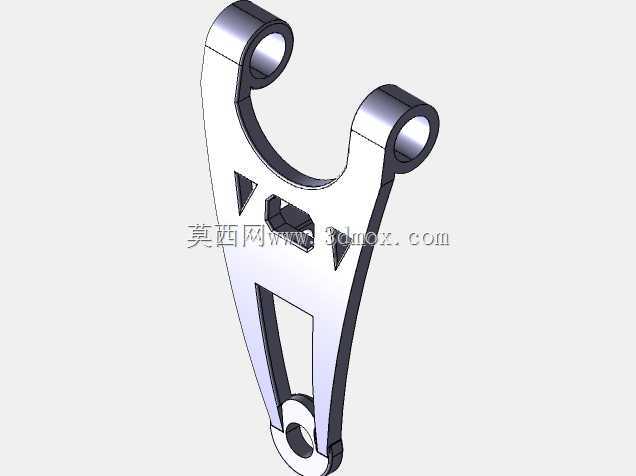

　　设计思路上，这套结构首先从硬点定位入手，先确定轮心坐标、主销内倾角、主销后倾角、车轮外倾角、前束值这些核心定位参数，这些参数直接决定了车辆的操控稳定性与转向回正性能，比如主销后倾角一般设定在2-5度区间，用来提供足够的转向回正力矩，让车辆松开方向盘后能自动回到直线行驶状态；主销内倾角则会影响转向时的车轮抬升量，兼顾转向轻便性与回正能力。之后再围绕硬点布置各个结构件：上控制臂长度略短于下控制臂，这样在车轮上跳时，车轮会自然产生负外倾，抵消过弯时车身侧倾带来的正外倾增量，保证轮胎接地面积。控制臂与副车架、转向节的连接点都采用橡胶衬套，衬套的刚度在各个方向做了差异化设计，纵向刚度较低可以过滤路面的细碎冲击，横向与垂向刚度较高则可以保证转向与承载时的结构刚性，避免出现虚位。转向节采用锻造铝合金材质，相比铸铁材质减重幅度可达40%，同时强度满足冲击工况的要求，在过坑洼路面、上路肩这类极端工况下，不会出现断裂失效的问题。

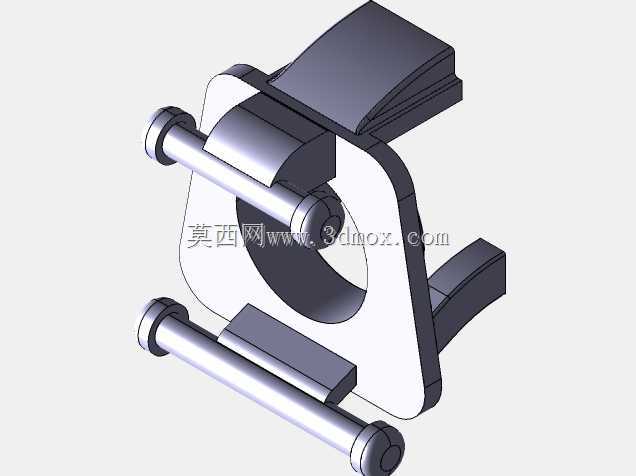

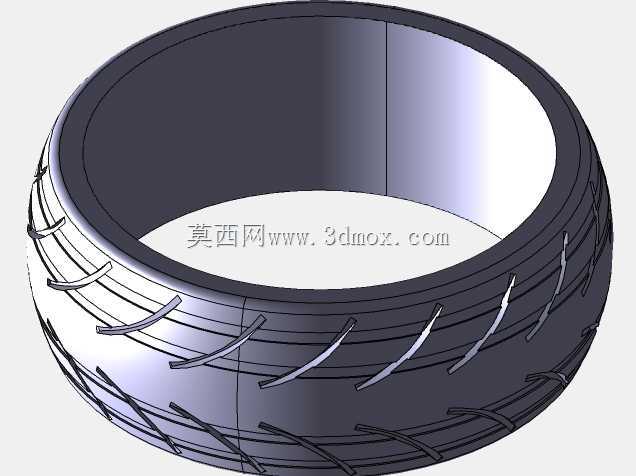

　　安装边界方面，这套总成的横向安装宽度根据轮距设定，适配1600-1680mm区间的前轮距车型，上控制臂的安装点位于前纵梁外侧的加强支架上，下控制臂安装点位于副车架的前后安装座，安装面的平面度公差要求控制在0.2mm以内，避免装配后产生额外的内应力导致衬套过早损坏。减震器的上端安装点位于轮拱上方的减震塔座，安装座采用三层加强板焊接结构，可承受最大15kN的垂向冲击载荷，螺旋弹簧的上下安装座都带有定位卡槽，装配时弹簧的末端必须卡入卡槽，避免弹簧受力时出现旋转位移。制动卡钳的安装支架固定在转向节的凸台上，安装螺栓的拧紧力矩要求为110±10N·m，并且需要涂抹螺纹锁固胶防止松动。轮毂轴承采用第三代双列角接触球轴承，集成了ABS轮速传感器的齿圈，装配时需要采用专用工具压装，禁止敲击轴承外圈导致滚道损伤。轮胎与轮毂的装配需要匹配对应尺寸的胎圈座，充气后胎圈与轮毂的贴合压力需满足密封要求，避免高速行驶时出现漏气。另外在布置时需要预留足够的运动间隙，车轮在最大上跳、最大转向角度的组合工况下，轮胎与轮拱内衬、减震器、转向拉杆之间的最小间隙不能小于10mm，防止极限工况下出现运动干涉，导致部件损坏。
