曲面造型手持红外遥控设备结构设计

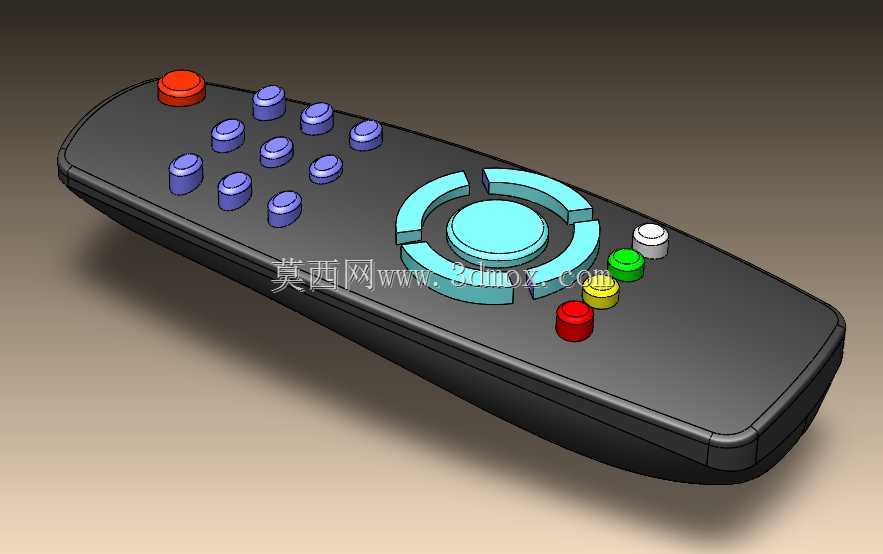

　　这款手持遥控设备的三维结构设计，核心围绕日常手持操作的人机交互需求展开，整体采用符合人体工学的弧面流线造型，避免了传统方正壳体握持时的硌手感，单手握持时掌心可与壳体背部弧面完全贴合，手指自然放置即可覆盖全部操作按键，长时间操作也不易产生肌肉疲劳。从功能布局来看，壳体左上角设置的大尺寸红色按键为设备电源开关键，采用凸起高度2.5mm的设计，盲操作时可通过触感快速定位，避免误触其他功能按键；中部区域的九颗紫色阵列按键为常用功能选择键，按键高度统一为1.8mm，相邻按键中心间距12mm，符合成年人指尖操作的最小间距要求，按压行程控制在1.2mm，触发反馈清晰，不会出现相邻按键连按的问题。中部的环形四向导航键搭配中心确认键，

　　是菜单操作的核心交互区域，环形按键采用分段式结构，上下左右四个方向独立触发，表面做内凹弧面处理，指腹滑动时可清晰感知方向边界，中心确认键直径10mm，略高于环形按键0.3mm，按压时无需大幅移动手指即可完成确认操作。导航键右侧的三颗彩色功能键分别对应不同的快捷操作，黄、绿、白三色按键通过颜色区分功能属性，最下方的红色按键为快捷停止键，同样采用凸起设计，紧急情况下可快速触达。壳体整体采用ABS注塑工艺的分件设计，上下壳通过卡扣配合超声波焊接固定，侧边预留0.1mm的装配间隙，避免注塑变形导致的壳体错位，壳体壁厚均匀控制在2mm，按键区域的壳体背部做0.8mm的加厚筋位，防止长期按压导致的壳体凹陷变形。从设计思路上，

　　这款模型重点练习曲面建模的连续性处理，壳体侧面的过渡曲面采用G2连续曲率，视觉上无明显的棱线转折，渲染后可呈现均匀的反光效果，按键与壳体的配合间隙统一为0.2mm，既保证按键活动顺畅，又不会出现过大的缝隙影响外观。在实际应用场景中，这类遥控设备可适配家电控制、工业设备远程操作、多媒体终端控制等多个场景，根据不同的使用需求可调整按键丝印与内部电路布局，外壳的曲面造型可根据握持需求调整弧度参数，整体安装边界控制在180mm55mm25mm的尺寸范围内，可适配常规的红外发射模块、纽扣电池仓与PCB电路板安装，内部预留的筋位可固定电路板与电池，避免手持晃动时内部零件产生异响。建模过程中重点关注曲面的拆分逻辑，将整体壳体拆分为主曲面、

　　按键安装位、端部圆角三个部分逐步构建，先通过放样生成主体的基础弧面，再通过剪切命令开出按键安装孔，最后对边缘做不等半径圆角处理，端部圆角半径从侧边的8mm逐步过渡到端面的12mm，保证整体造型的流畅性。按键部分单独建模后与壳体做装配配合，验证按键的活动行程与干涉情况，所有按键的柱位长度根据壳体壁厚调整，保证按压到底时柱位可触碰到PCB上的轻触开关，同时不会出现过压损坏开关的问题。这类手持设备的结构设计除了外观曲面的处理，还需要考虑跌落测试的强度要求，壳体四个边角做加厚处理，内部设置连接上下壳的支撑柱，跌落时可通过支撑柱分散冲击力，避免壳体开裂。按键采用硅胶材质与塑料键帽的双色设计，表面做晒纹处理，防止操作时手指打滑，不同功能的按键通过颜色与高度做双重区分，即使在光线不足的场景下也可通过触感完成盲操作。整体模型的曲面构建过程可作为复杂手持产品曲面建模的练习案例，通过调整曲面的控制点可快速衍生出不同造型的遥控设备外壳，适配不同的产品设计需求。
