西门子嵌入式双眼燃气灶结构设计

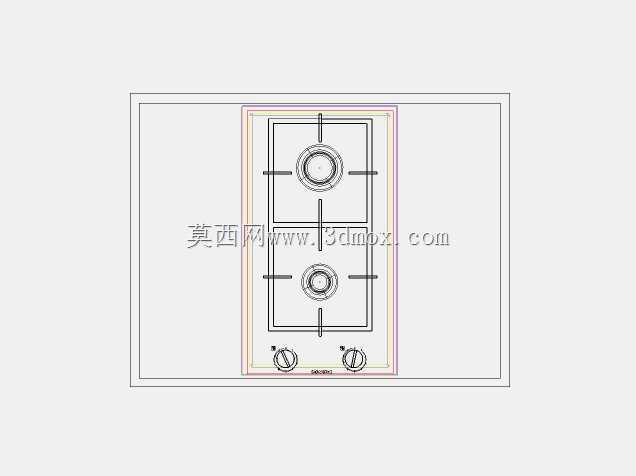

　　家用嵌入式双眼燃气灶作为厨房烹饪系统的核心热源部件，其三维结构建模需要兼顾安装适配性、操作人机性、燃烧稳定性与外观协调性，本次建模还原的嵌入式双眼灶结构，可直接用于厨柜配套设计、厨房布局仿真、灶具产品改型参考等场景。从实际应用场景来看，这类嵌入式灶具主要适配整体厨柜的台面安装需求，替代传统台式灶具占用台面空间、外观突兀的问题，在住宅精装房配套、旧厨改造、定制厨柜设计项目中，都需要精准的灶具三维模型来核对台面开孔尺寸、下部预留空间、与周边厨电的安全距离，避免现场安装时出现开孔偏差、干涉烟机或拉篮、燃气管路走位冲突等问题。

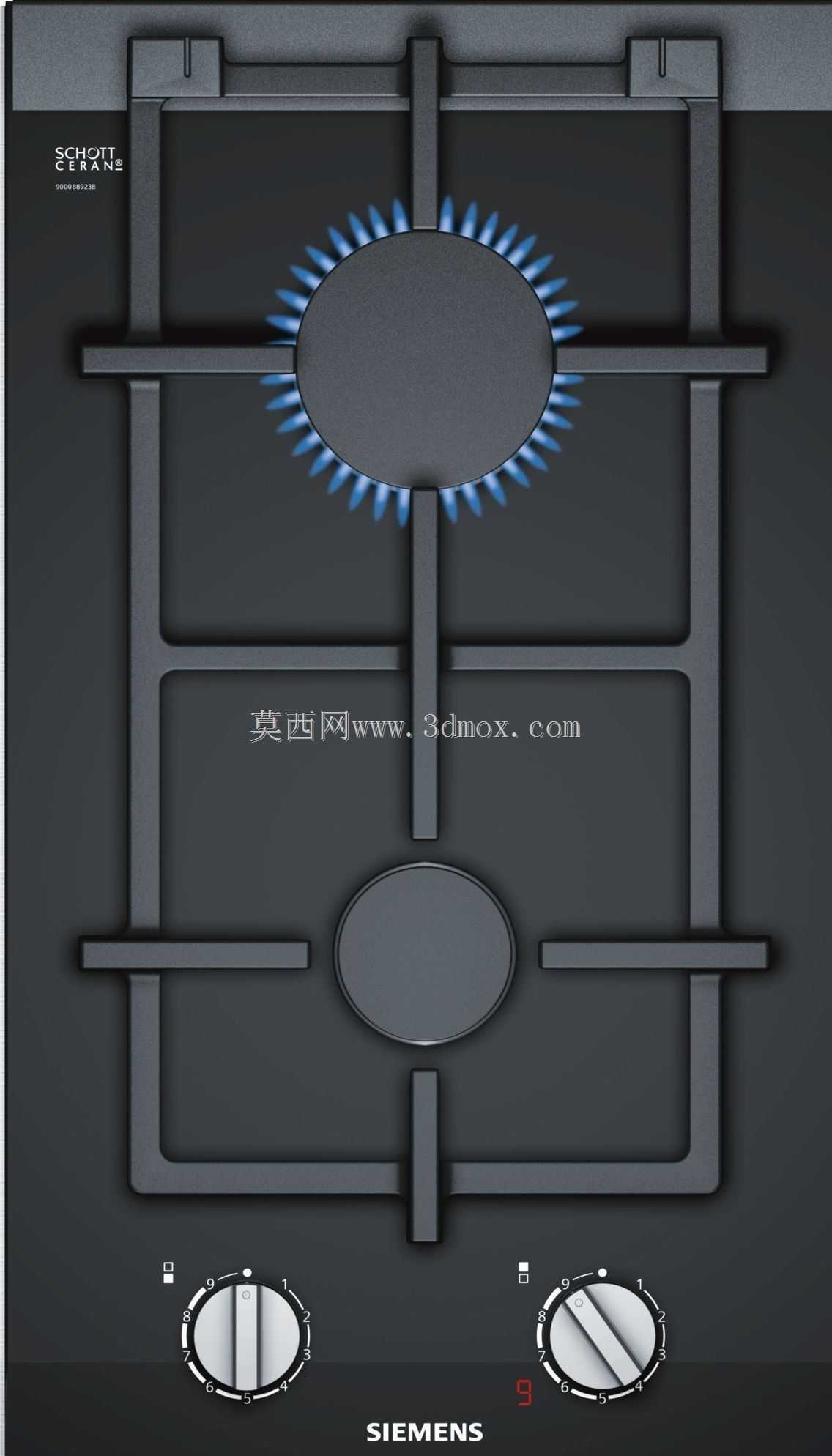

　　从产品功能特性来看，该结构采用双眼独立供气设计，两个炉头可分别实现大小火调节，适配不同烹饪场景的火力需求，左侧炉头可适配爆炒类需要大火力的操作，右侧炉头可兼顾慢炖、保温类需要小火持续供热的场景；面板采用钢化玻璃材质的平整结构，表面无凸起卫生死角，日常清洁时可直接擦拭面板表面，避免传统台式灶炉头周边缝隙积存油污的问题；两个控制旋钮布置在面板靠近用户操作侧的右半区域，操作时无需越过炉头上方的高温区域，降低操作时被火焰或高温面板烫伤的风险，旋钮的旋转角度与火力档位对应，建模时还原了旋钮的档位阻尼结构的外形特征，可用于操作界面的人机交互仿真验证。

　　从设计思路层面拆解，该灶具的结构分为三层核心结构：最上层为钢化玻璃面板与炉头支架、控制旋钮组件，面板边缘做了小弧度的倒角处理，避免安装或清洁时边缘划伤手部，炉头支架采用铸铁材质的防滑齿结构，可适配不同直径的平底锅、炒锅，支架的支脚高度经过匹配设计，保证锅底与炉头火盖的距离处于最佳燃烧混合区间，避免离焰、黄焰等燃烧不充分的问题；中间层为密封承托结构，用于承接面板传递的荷载，同时密封炉头与面板之间的缝隙，避免煮溢的汤汁顺着缝隙流入灶具内部腐蚀管路与阀体；最下层为底壳结构，底壳内部集成了燃气阀体、引射管、脉冲点火组件等核心部件，底壳的外形尺寸直接对应台面开孔的尺寸边界，建模时严格还原了底壳的侧边翻边结构，安装时翻边可搭在台面开孔的边缘，承担整个灶具的重量，无需额外的固定件即可实现稳定安装。

　　关于外形尺寸与安装边界，该灶具为标准嵌入式双眼灶尺寸，面板整体宽度控制在常见的700-750mm区间，深度控制在400-450mm区间，适配市面上绝大多数常规厨柜的台面预留尺寸，台面开孔尺寸需要比底壳外形尺寸单边预留3-5mm的安装间隙，方便灶具顺利放入开孔，同时避免热胀冷缩导致面板挤压开裂；灶具下部与厨柜内部的拉篮、抽屉等部件需要预留至少100mm的安全间隙，一方面保证燃气管路、进气管接头的安装操作空间，另一方面避免灶具工作时的热量传递到下部存储物品，引发安全隐患；灶具与墙面的侧向距离需要预留至少200mm的空间，保证空气流通辅助燃烧，同时避免火焰烘烤墙面引发墙面材料变色或燃烧；与上方吸油烟机的垂直距离需要控制在650-750mm区间，保证吸烟效果的同时，避免烟机过低被火焰烘烤损坏。

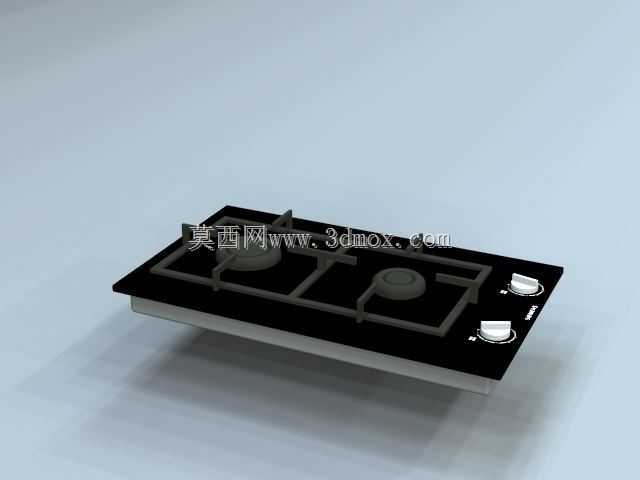

　　建模过程中对炉头的火盖结构做了简化还原，保留了火孔的分布特征，可用于燃烧仿真的基础模型搭建，引射管的走向与阀体的连接位置完全按照实际产品的装配关系还原，可用于管路干涉检查、维修操作空间验证；旋钮的表面做了防滑纹理处理，还原了实际产品的操作触感特征，面板表面的品牌标识位置做了预留，可根据不同品牌的需求替换标识内容；底壳的下部预留了燃气管的接入孔位，适配软管与硬管两种不同的进气方式，孔位的位置靠近灶具后侧，避免管路与下部抽屉产生干涉。在厨柜设计场景中使用该模型时，可直接将模型导入装配环境，核对台面开孔位置、与水槽的距离、与侧边墙面的距离，提前规避安装冲突；在灶具产品改型设计时，可基于该模型调整面板尺寸、炉头位置、旋钮布局，快速生成不同规格的改型方案，减少重复建模的工作量；在厨房装修效果仿真中，该模型可直接用于渲染场景，还原真实灶具的材质质感与安装效果，帮助业主直观感知最终的厨房布局效果。需要注意的是，该模型为结构外形模型，未包含内部密封件、点火针、热电偶等精细小部件的内部结构，若用于产品级的详细设计，需要在此基础上补充相关部件的细节结构，同时核对燃气通路的密封结构、安全熄火保护装置的安装位置，保证结构符合燃气具的相关安全标准。
