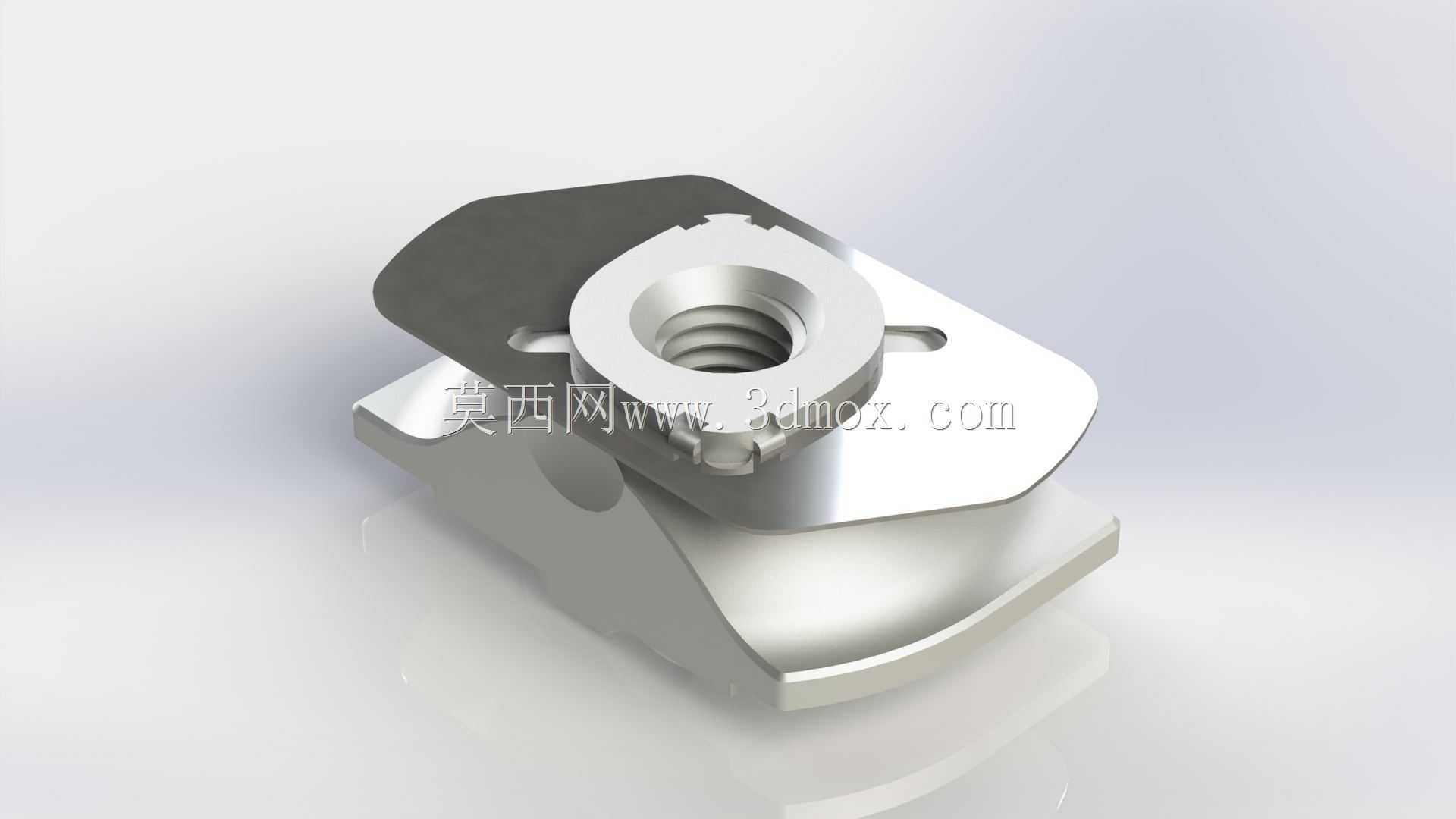

适配14mm板簧槽的M5防松锁紧螺母结构

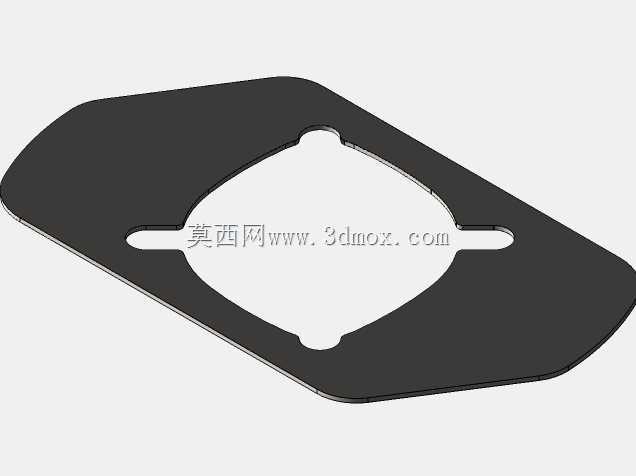

　　在铝型材框架搭建的工业场景里，这类带板簧适配槽的防松螺母是型材拼接环节里很容易被忽略但直接影响整体结构稳定性的小零件，很多做自动化线体、设备护罩框架的工程师都遇到过普通T型螺母在型材槽内移位、受振动后松脱的问题，尤其是设备运行过程中持续有小幅振动的工位，普通螺母没有预紧定位结构，安装时需要手动对位，后期维护拆换也容易出现螺母在槽内错位卡滞的情况。这款M5规格的防松螺母专门针对14mm宽度的标准铝型材槽设计，配套的板簧结构是整个零件的核心功能点，板簧的弧形弹片在螺母装入型材槽后会持续抵靠槽体内壁，让螺母在未拧紧紧固件之前就可以固定在槽内的指定位置，不会沿着槽体长度方向自由滑动，安装时不需要伸手到型材内部扶稳螺母，

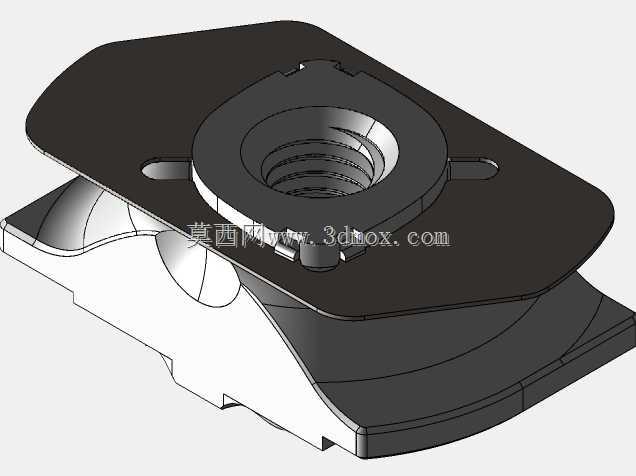

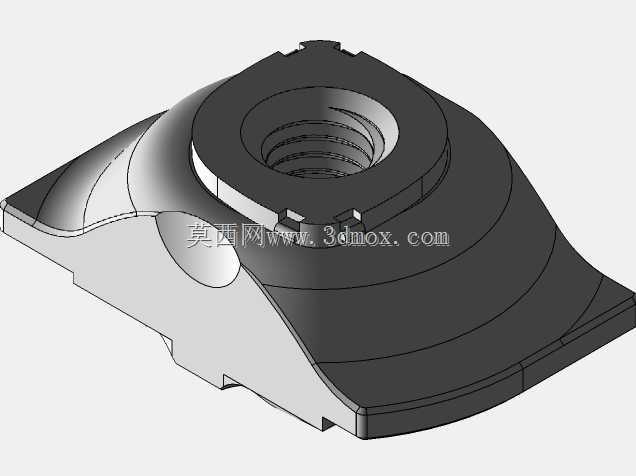

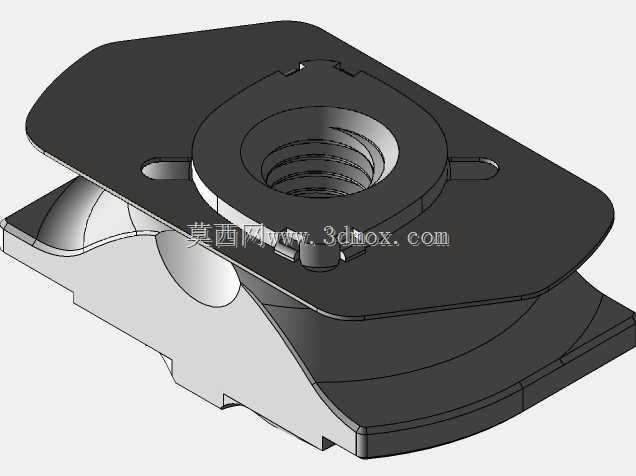

　　只需要从外侧穿入螺栓对准螺纹孔拧紧即可，大幅提升框架组装的效率，尤其是在长跨度型材框架、高空安装的护罩结构这类不方便伸手到型材内腔操作的场景下，这种带板簧预定位的螺母优势非常明显。从结构设计来看，螺母主体采用带定位凸台的异形结构，凸台尺寸刚好卡入14mm型材槽的开口位置，拧紧过程中螺母不会跟转，不需要额外用工具卡住螺母本体，普通内六角或者十字螺丝刀就可以完成单侧锁紧操作。板簧和螺母主体的连接采用冲压铆接的方式，板簧的弹片角度经过反复验证，装入槽体时的推入阻力控制在合理范围，既不会因为阻力太大导致安装困难，也不会因为弹力不足导致螺母定位失效，在型材水平、垂直甚至倒置安装的状态下，螺母都不会因为自重出现滑移。尺寸边界上，

　　螺母主体的厚度控制在适配14mm槽的型材内腔高度范围内，装入后不会突出槽体表面，不会影响型材表面其他配件的安装，M5的螺纹精度满足普通紧固件的配合公差要求，适配常规的M5外六角螺栓、内六角圆柱头螺栓，螺纹啮合长度足够保证锁紧后的连接强度，在常规的工业框架载荷下不会出现螺纹滑牙的问题。实际应用中，这类螺母广泛用在工业铝型材搭建的设备机架、流水线护网、工作台框架、物料货架的拼接位置，尤其是设备上有持续振动的电机安装位、输送线侧边的附件安装位，板簧提供的持续预紧力可以抵消一部分振动带来的螺纹副间隙变化，降低螺栓松脱的概率，相比普通的弹垫平垫防松结构，这种螺母自带的板簧定位+防松结构不需要额外搭配防松垫圈，减少了配件数量，

　　安装时的零件管理成本也更低。设计过程中需要重点关注几个细节，首先是板簧的材质和热处理硬度，硬度太低会导致弹片弹力不足，多次拆装后出现塑性变形失去定位作用，硬度太高则容易在安装过程中出现弹片断裂的问题；其次是螺母主体的凸台和型材槽的配合间隙，间隙太大会导致拧紧时螺母出现偏斜，螺纹啮合出现歪斜，影响连接强度，间隙太小则会导致螺母在槽内滑动不畅，调整位置时卡滞；还有螺纹孔和螺母安装面的垂直度，直接决定了螺栓拧紧后的受力状态，垂直度超差会导致螺栓承受额外的弯曲应力，长期受载下容易出现螺栓断裂的问题。和普通的T型螺母相比，这款带板簧的防松螺母不需要提前从型材端部塞入槽内，可以在型材框架组装完成后，从槽体的任意开口位置直接卡入安装，后期改造加装配件的时候不需要拆解原有框架结构，这一点在现有设备的升级改造场景里实用性非常强，很多工厂在已有的生产线架体上新增传感器安装支架、走线槽、防护挡板的时候，不需要拆开型材端盖逐个塞螺母，直接把这款螺母卡入槽内调整到对应位置就可以锁紧固定，大幅缩短改造施工的周期。在选型使用的时候需要注意，这款螺母适配的是槽宽14mm的标准工业铝型材，不同厂家的型材槽腔尺寸如果有细微偏差，需要提前验证螺母的推入顺畅度和定位可靠性，锁紧扭矩要符合M5螺纹的标准扭矩要求，避免过度拧紧导致螺纹滑牙或者板簧过度压缩出现塑性变形，在有强腐蚀的应用场景下，还可以根据使用环境选择对应的表面处理方式，满足不同工况的使用需求。
