马自达5专用2英寸方口拖车牵引钩结构

　　这款牵引钩针对老款马自达5车型的后保险杠框架结构开发，核心解决市面常规1英寸小规格拖钩承载不足、无法适配标准拖挂接驳件的痛点，主要面向家用车加装自行车架、后置物筐、小型拖挂房车或轻型货运拖斗的使用场景，区别于通用型拖钩需要大范围切割保险杠、改动原车防撞梁的安装方式，该结构完全贴合原车后围框架的安装点位设计，不需要额外在车身纵梁上打孔焊接，所有固定点位均匹配原车框架的原有铆钉孔位，安装时仅需拆除后保险杠对应位置的内饰板，将主横梁贴合在保险杠金属框架后侧，通过铆钉完成主体结构的固定，同时在保险杠蒙皮对应位置开设2英寸标准方口的过孔，让接驳接口能够从蒙皮处伸出，不影响后保险杠的外观完整性，也不会遮挡原车后雾灯、倒车雷达探头的探测范围。

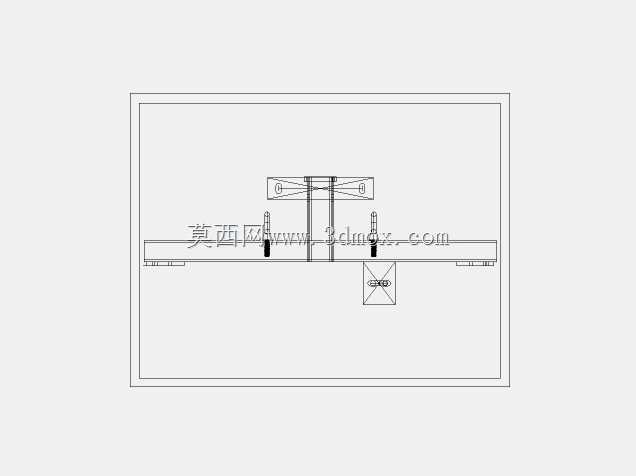

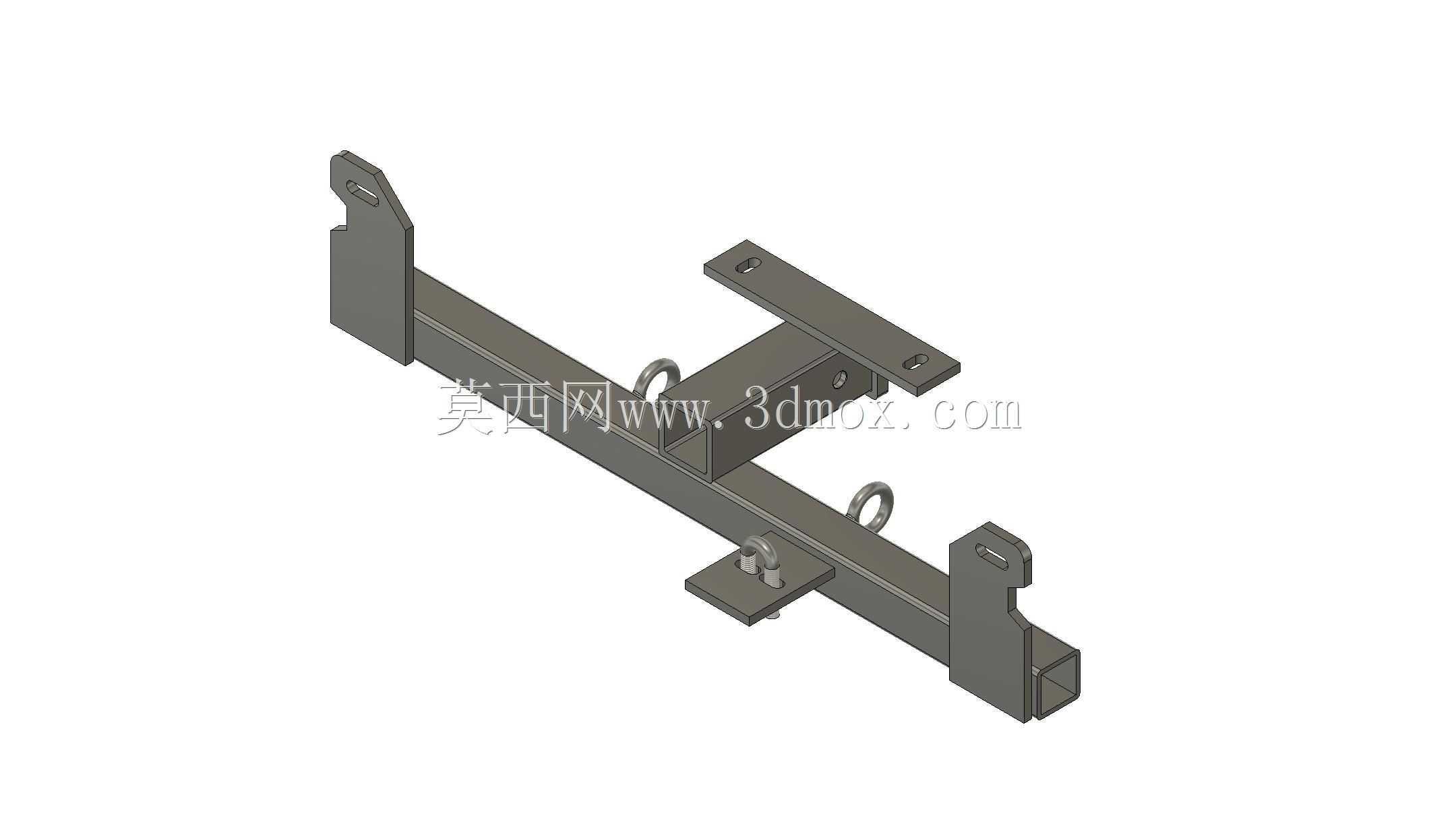

　　从结构布局来看，整个牵引钩采用分段式焊接结构，主体承载梁为矩形截面型钢，沿车身横向布置，两端的安装支脚向上弯折，支脚上的安装孔位完全对齐原车保险杠框架上的原有固定点，保证安装时的定位精度，避免出现孔位偏差需要现场扩孔的问题；主横梁中部设置垂直布置的方口连接座，方口内部尺寸严格匹配2英寸标准拖挂接驳件的公差要求，方口侧壁预留弹性锁销的穿装孔，能够适配市面上绝大多数标准拖挂锁止机构，不需要额外加装转换接头；方口连接座与主横梁之间设置多道三角形加强筋，分散拖挂时的拉扯力矩，避免应力集中导致焊缝开裂。主横梁上还额外设置两个环形吊耳，可用于捆绑固定后置物架的绑带，也可作为应急拖车时的挂点使用，方口下方设置小型的接线支架，能够固定拖挂灯光线束的插座，避免线束晃动磨损。

　　在安装边界的设计上，整个结构的纵向深度控制在保险杠框架与蒙皮之间的空腔范围内，安装完成后不会向后突出过多，减少日常停车时被追尾损坏的概率，也不会超出原车的长度登记参数；横向宽度控制在两个后纵梁的内侧范围，不会干涉后悬架的跳动行程，也不会影响排气尾段的散热间隙，所有焊接位置均做圆角打磨处理，避免安装时划伤施工人员的手部，也减少应力集中点。从承载特性来看，该结构的静态承载能力能够满足常规家用后置自行车架搭载两台自行车的载荷要求，也可拖拽总质量750kg以下的轻型无动力拖挂，完全符合家用小型乘用车拖挂的法规载荷要求，区别于市面薄钢板冲压的廉价拖钩，该结构所有承载板件均采用厚度3mm以上的热轧钢板制作，主横梁型钢的壁厚达到4mm，长期使用不会出现变形、焊缝开裂的问题。

　　设计过程中充分考虑了马自达5车型后保险杠的弧度特征，两端安装支脚的弯折角度完全贴合框架的曲面，安装后整个结构与原车框架完全贴合，不会出现悬空、松动的问题，方口的中心高度与原车后防撞梁的中心高度保持一致，拖挂时能够保证拖斗或车架保持水平，避免出现拖钩受力角度异常导致的行驶异响、轮胎异常磨损问题。针对日常使用的场景，结构表面预留了电泳涂装的工艺余量，安装完成后可根据车身颜色喷涂对应色漆，也可直接做黑色防锈处理，不会出现生锈流黄水污染保险杠的问题；方口内部预留了润滑脂存储的间隙，长期不使用接驳件时可涂抹防锈脂，避免方口内部锈蚀导致接驳件插拔困难。

　　不同于通用型拖钩需要调整安装位置、切割大量车身结构的问题，该结构完全针对对应车型的车身数据开发，安装时仅需在保险杠蒙皮上开出对应尺寸的方口过孔，不需要切割内部的金属防撞结构，也不需要改动原车的后防撞梁，最大程度保留原车的碰撞安全性能，所有固定铆钉均采用与原车同规格的高强度抽芯铆钉，固定强度不低于原车的连接结构，行驶过程中不会出现松动、异响的问题。结构上的两个辅助吊耳位置经过反复调整，既不会干涉方口接驳件的插拔，也能保证绑带固定时的受力角度合理，不会出现绑带滑脱的问题；下方的线束支架预留了通用7芯拖挂插座的安装孔位，也可兼容4芯简易灯光插座的安装，不需要额外打孔固定线束。
