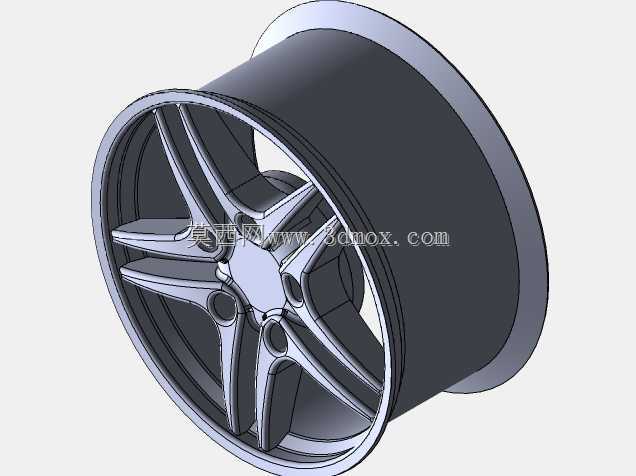

乘用车五辐式铝合金轮毂轮辋结构设计

　　轮辋作为车轮总成的核心承载构件，直接衔接轮胎与轮毂轴头，是乘用车行走系统里承担载荷传递、路面冲击缓冲的关键部件，日常设计中需要兼顾结构强度、轻量化、动平衡精度以及轮胎装配适配性多重要求。这款五辐式轮辋的设计，首先从安装边界入手做基准约束，中心定位孔严格匹配对应车型的轴头凸缘尺寸，保证装配时的同轴度，避免高速行驶出现径向跳动；周向分布的螺栓孔孔位公差控制在IT7级，孔距偏差不超过0.05mm，确保和轮毂轴承单元的连接刚性，不会出现螺栓受剪不均的问题。轮辋的胎圈座区域采用标准的15°锥面设计，和无内胎轮胎的胎圈结构完全适配，锥面的表面粗糙度控制在Ra1.6以内，既保证轮胎充气后的密封性能，也能避免长期行驶后胎圈异常磨损，

　　同时轮缘部分做了加厚圆弧过渡，应对过坑洼路面时轮胎侧向挤压的冲击力，防止轮缘变形导致轮胎脱圈。五根辐条采用不等厚变截面设计，靠近中心安装盘的位置截面厚度更大，向轮缘方向逐步收薄，这种结构是通过拓扑优化得出的载荷传递路径，车辆加速、制动时的扭矩能顺着辐条均匀分散到整个轮辋周向，过弯时的侧向载荷也不会在辐条根部出现应力集中，相比等截面辐条，在同等强度要求下能降低12%左右的单件重量，减少簧下质量，提升悬架的响应速度。设计过程中特意做了动平衡预留结构，辐条背面预留了平衡块安装卡槽，不需要额外粘贴外置平衡块，既避免高速行驶中平衡块脱落的风险，也能减少轮辋周向的风阻。轮辋的气门嘴孔位置设置在两根辐条之间的凹陷区域，避开辐条的应力集中区，

　　同时预留了足够的气门嘴安装空间，方便后期充气、胎压监测传感器的拆装维护。从实际应用场景来看，这款轮辋适配紧凑型家用乘用车的16寸轮胎规格，轮辋宽度6.5J，适配胎宽195-215mm的民用轿车轮胎，既可以满足日常城市铺装路面的行驶需求，辐条之间的大间隙设计也能提升刹车系统的散热效率，连续制动时不会因为轮辋通风差导致刹车盘温度过高。设计时还考虑了制造工艺的可行性，整个轮辋采用低压铸造的工艺结构，所有转角位置都做了R2以上的铸造圆角，避免铸造时出现冷隔、缩孔缺陷，辐条背面的拔模斜度控制在1.5°，不需要额外做后期的机加工修型就能满足尺寸精度要求，降低量产时的加工成本。轮辋的中心盖安装位采用卡扣式结构，和中心孔同轴，

　　安装后不会出现偏心晃动，同时能遮挡中心螺栓，避免泥水、砂石侵蚀螺栓连接部位，降低后期拆卸维护的难度。在结构强度校核阶段，针对径向载荷、弯曲疲劳、冲击载荷三个核心工况做了模拟验证，径向加载1.8倍额定轴荷时，轮辋最大变形量不超过1.2mm，卸载后无永久变形；弯曲疲劳试验模拟10万公里行驶工况，辐条根部无裂纹产生；13度冲击试验时，轮辋无开裂、轮胎无瞬间漏气，满足民用乘用车车轮的安全性能要求。另外轮辋的表面做了多层结构设计，基底做防腐磷化处理，中间喷粉层提升抗石击性能，外层亮面处理兼顾外观质感，日常行驶中能抵御路面砂石击打、雨水腐蚀，不会轻易出现漆面脱落、锈蚀的问题。
