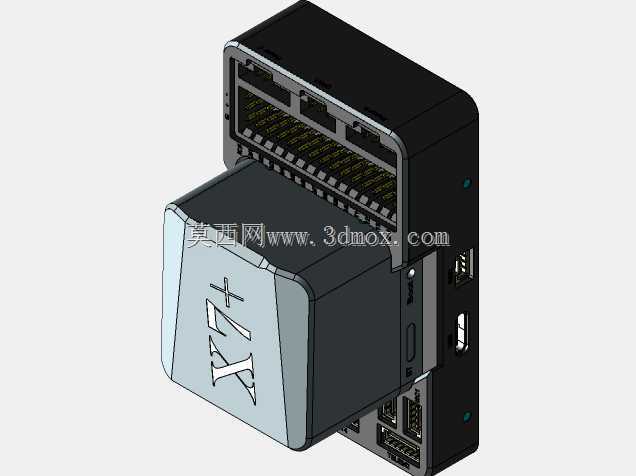

CUAV X7PLUS飞控核心控制器结构设计

　　这款飞控控制器的结构设计，首先围绕多旋翼、固定翼、垂起无人机等不同机型的机载安装场景做了适配考量，在实际作业场景中，不管是植保无人机的高震动作业环境、测绘无人机的长航时低温工况，还是工业巡检无人机的复杂电磁环境，这套结构都能给内部核心运算板、IMU模块、电源管理单元提供可靠的物理防护。从实际用途来看，该控制器作为无人机的核心运算中枢，需要完成飞行姿态解算、动力输出匹配、航点任务执行、外设数据交互等核心功能，因此结构设计上首先要保障内部敏感元器件的安装精度，尤其是IMU模块的安装位做了独立的减震腔体设计，避免机身动力单元的高频震动直接传递到加速度计、陀螺仪芯片上，导致姿态解算数据出现漂移。

　　从功能特性对应的结构设计来看，整机采用上下叠层的模块化拼接结构，上层为核心运算板的防护壳体，下层为接口扩展与电源管理模块的安装腔体，这种叠层设计一方面可以缩短内部信号走线的长度，减少信号传输过程中的干扰，另一方面也方便后期的硬件迭代与维护，不需要拆解整个壳体就可以完成扩展模块的更换。接口区域全部布置在壳体的侧立面，包含多路PWM输出接口、CAN总线接口、串口通讯接口、USB调试接口以及TF卡插槽，所有接口的安装位置都做了定位凸台设计，保证接口与壳体的配合间隙控制在0.1mm以内，避免机载作业过程中出现接口松动、接触不良的问题，同时接口外侧预留了防水胶圈的安装槽位，可以满足小雨天气下的户外作业防护需求。

　　设计思路上，整体壳体采用铝合金与高强度工程塑料结合的材质方案，核心防护框架使用6061铝合金一体铣削成型，既可以提供足够的结构强度，也能起到电磁屏蔽的作用，减少外部大功率动力线对内部敏感信号的干扰；外侧的接口防护盖、标识盖板使用PC+ABS工程塑料注塑成型，降低整机自重的同时，也不会遮挡无线信号的传输。外形尺寸上，整机控制在紧凑型机载设备的安装边界内，长宽尺寸适配主流无人机的中心板安装孔位，安装孔位采用对称式布置，支持正向、侧向两种安装方向，适配不同机型的内部空间布局，安装孔位内嵌铜质嵌件，避免反复拆装导致的螺纹滑牙问题。

　　安装边界方面，壳体底部设计了整面的散热鳍片结构，与内部核心运算芯片、电源管理芯片的导热垫直接接触，将芯片工作产生的热量快速传导到外部壳体上，依靠飞行过程中的自然气流完成散热，不需要额外加装散热风扇，减少了整机的故障点与功耗。壳体的拼接缝隙全部采用迷宫式密封结构，配合防水胶条可以达到IP54级别的防护能力，避免户外作业过程中粉尘、水雾进入壳体内部造成电路短路。接口区域的标识采用激光雕刻工艺，直接在壳体表面刻蚀接口定义，不会因为长期使用出现标识磨损脱落的问题，方便外场作业时的接线调试。另外在壳体的边角位置全部做了R3的圆角处理，避免安装过程中尖锐边角划伤操作人员或者机内的线材，同时也能降低坠机时边角应力集中导致的壳体碎裂风险。内部的PCB安装位全部设计了独立的减震柱，采用硅胶减震材质，进一步过滤来自机身的震动传递，保证IMU模块的工作环境稳定，提升飞行姿态控制的精度。
