轻量化八旋翼X8飞行机架结构设计

　　这款八旋翼X8机架的设计，最初瞄准的是小载荷近景航拍、室内狭小空间巡检以及高校无人机教学实验的应用场景，这类场景对飞行平台的尺寸约束极强，同时对整机重量敏感度极高，过重的机架会直接压缩有效载荷空间，还会大幅缩短悬停续航时间。从实际使用需求出发，机架的核心安装边界被严格控制在365毫米的对向电机轴距范围内，整个机架不含电池、飞控与动力套装的裸架重量被压到极低水平，整机满载起飞重量控制在650克以内，这个重量阈值刚好匹配市面上主流的1806级别无刷电机搭配5寸螺旋桨的动力输出区间，不会出现动力冗余浪费或者动力不足导致的飞行姿态不稳问题。

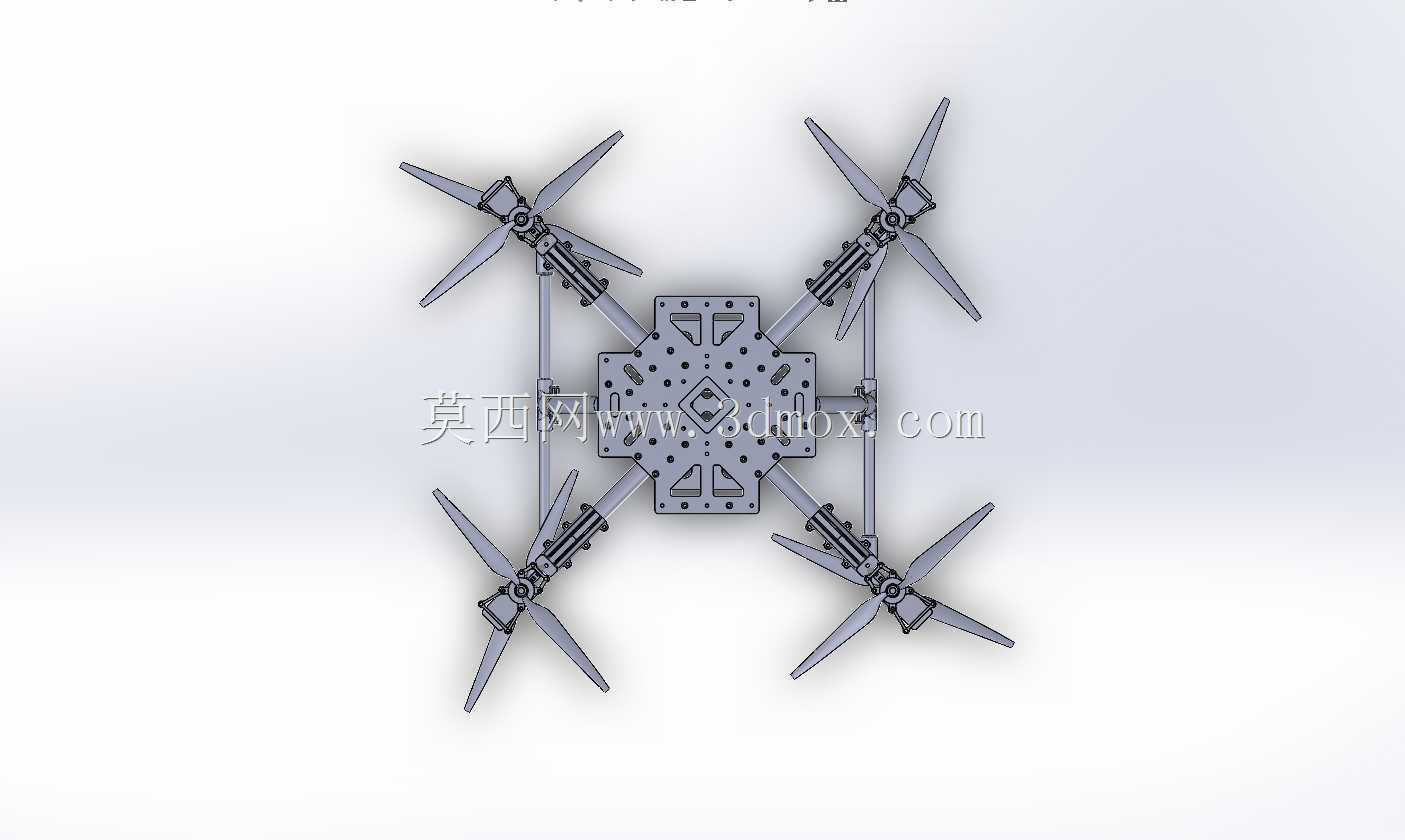

　　结构布局上采用上下双层中心板的叠层设计，中心板预留了标准化的飞控安装孔位，兼容市面上绝大多数开源飞控与商用入门级飞控的安装尺寸，同时中心板上预留了多组走线槽与设备安装位，可根据实际任务需求挂载轻量化的运动相机、微型气体检测模块或者小型喊话装置，不需要额外打孔改装，降低二次改装的结构强度损耗。机臂采用快拆式的卡扣锁紧结构，日常收纳时可以将八根机臂全部折叠收拢，收拢后的整体尺寸可以放进普通的双肩背包侧袋，完全满足外场作业快速转场的携带需求，不需要专门的大型设备箱运输。

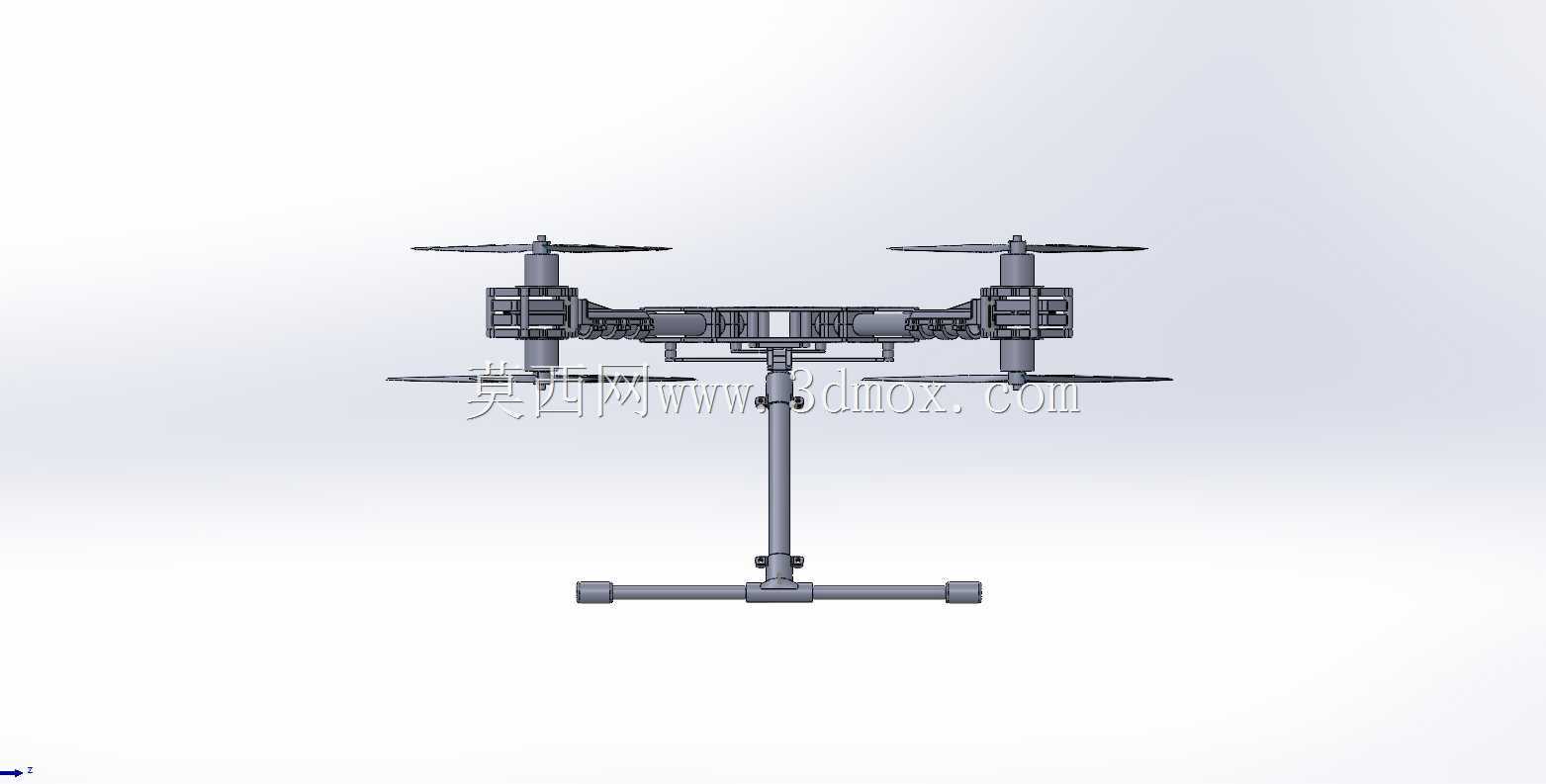

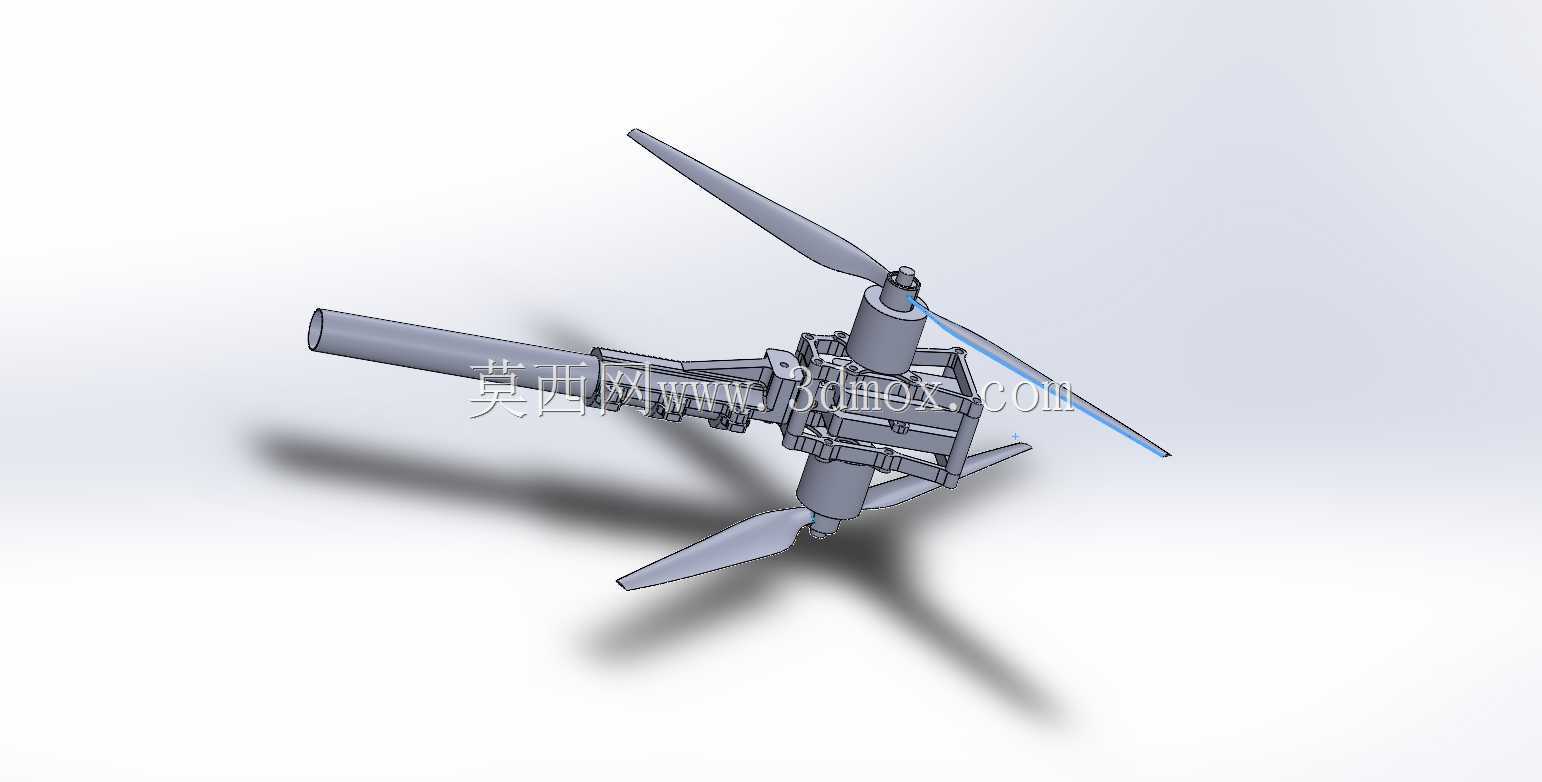

　　动力系统的安装位设计特意将电调安装座直接集成在电机安装座的下方，这种布局一方面可以缩短电机与电调之间的动力线长度，减少线路内阻带来的动力损耗，另一方面电调直接暴露在螺旋桨产生的下行气流中，飞行过程中可以借助螺旋桨的强制对流完成散热，不需要额外加装散热片，进一步压缩了整机的重量占用。起落架采用高韧性的工程尼龙材质注塑成型，起落架的高度预留了30毫米的设备挂载空间，底部挂载小型相机时不会出现螺旋桨入镜的问题，同时起落架的弧形缓冲结构可以在降落时吸收大部分冲击能量，避免硬着陆时的冲击力直接传递到中心板上的飞控与传感器，导致传感器校准参数偏移。

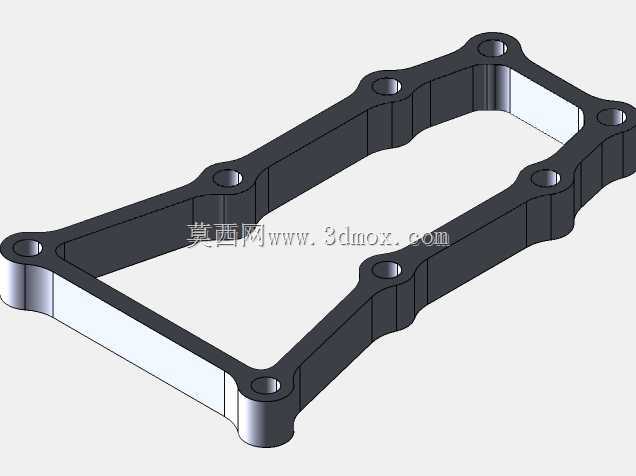

　　从结构强度校核的角度来看，整个机架的受力路径经过了多轮迭代优化，机臂与中心板的连接位置采用了嵌入式的金属衬套加固，避免频繁拆装机臂时磨损塑料安装孔导致的配合间隙变大，飞行过程中出现机臂晃动的问题。每根机臂的截面采用异形薄壁结构，在保证抗扭刚度与抗弯强度满足飞行需求的前提下，尽可能切除了非受力区域的多余材料，进一步降低机架自重。中心板上的设备安装孔全部采用沉孔设计，安装螺丝后螺丝头不会突出板件表面，避免剐蹭电池或者其他挂载设备，同时也让机架整体外观更整洁，减少飞行过程中的不必要风阻。

　　实际使用过程中，这种小尺寸八旋翼布局相比同尺寸的四旋翼布局，单根机臂承担的拉力更小，动力冗余度更高，即使单根机臂的动力出现故障，剩余的七个动力单元依然可以维持基本的飞行姿态，保障设备安全降落，不会出现直接坠机的情况，非常适合在人员密集的厂区室内、校园活动现场等对飞行安全性要求较高的场景使用。机架的所有外露结构件都做了圆角处理，没有尖锐的棱角，日常搬运、调试过程中不会划伤操作人员，也符合低空小型飞行器的安全设计规范。
