CA6140车床用27mm规格套管感应器

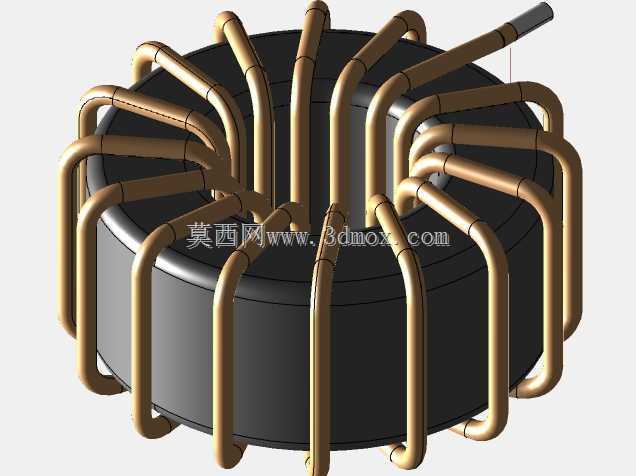

　　在普通车床的金属零件热处理工序中，套管感应器是实现工件表面快速感应加热的核心执行部件，这款适配CA6140车床的27mm规格套管感应器，主要针对轴类、套类零件的外圆表面淬火、局部加热装配场景设计，能够在高频交变电流作用下，通过环形绕组的电磁感应效应，让工件表层快速产生涡流升温，满足机床加工过程中零件表面硬度提升、过盈装配预热等工艺需求。从结构设计来看，该感应器采用环形中空基体搭配多匝紫铜弯制绕组的布局，绕组沿基体圆周均匀排布，每根铜管的弯曲弧度经过反复校核，确保绕组与待加热工件表面的间隙保持一致，避免因间隙不均导致的加热温度差，影响零件热处理后的硬度均匀性。紫铜绕组采用空心结构设计，实际使用时可通入循环冷却水带走绕组自身的感应发热，

　　避免长时间工作下绕组过热变形，延长感应器的连续工作时长，这也是高频感应类加热部件的典型设计逻辑——既要保证电磁转换效率，又要解决自身发热带来的结构失效问题。这款感应器的适配尺寸为27mm，对应的是待加工工件的外径规格，安装时需要固定在车床的刀架位置或者专用的感应加热工装支架上，安装边界需要保证绕组中心与车床主轴回转中心同轴，同轴度误差需要控制在0.1mm以内，否则会出现工件一侧加热过度、另一侧加热不足的问题，直接影响热处理后的零件质量。绕组的引出端设计为单端平直引出结构，方便与高频加热电源的输出端连接，引出端的长度预留了足够的安装操作空间，不需要额外裁剪即可完成接线，同时引出端的铜管壁厚与绕组主体保持一致，

　　保证冷却水在整个绕组回路中的流通顺畅，不会出现局部水流阻力过大导致的冷却不足问题。在实际机床加工场景中，这类套管感应器主要用于CA6140车床加工的小直径轴类零件的表面淬火工序，比如车床自身的小光轴、套类零件的内孔或者外圆加热，相比传统的火焰加热方式，感应加热的升温速度更快，热影响区更小，能够精准控制加热深度，避免零件整体受热产生变形，非常适合机床零件的精密热处理需求。设计过程中，绕组的匝数、每匝之间的间距都经过了电磁仿真校核，确保在额定工作频率下，感应磁场的覆盖范围刚好匹配27mm直径工件的加热长度，不会出现磁场外溢导致的非加热区域升温，同时绕组的弯曲半径严格控制在紫铜管的最小弯曲半径以上，避免弯制过程中铜管出现褶皱、开裂，

　　影响冷却水的流通和导电性能。基体部分采用耐高温的绝缘非金属材料制作，既能够固定绕组的相对位置，又不会对感应磁场产生屏蔽作用，保证电磁能量能够最大限度地传递到待加热工件上，基体的外径尺寸根据绕组的排布半径设计，安装时可以通过基体的外圆与工装支架的定位孔配合，快速完成感应器的对中调整，减少现场安装调试的时间。在实际使用过程中，操作人员只需要将待加热工件穿过感应器的中心孔，固定在车床主轴上，设置好高频电源的输出功率和加热时间，即可完成工件的局部加热工序，加热完成后可以直接配合车床的冷却装置完成淬火冷却，不需要二次装夹，能够有效提升机床加工的工序集中度，减少零件周转的时间成本。需要注意的是，这类感应器的安装间隙需要根据工件的加热深度要求调整，间隙越小，感应加热的效率越高，加热深度越浅，适合表面淬火场景；间隙适当放大后，加热深度会增加，适合过盈装配的预热场景，27mm的规格对应的是工件的公称直径，实际可加工的工件直径范围可以在25mm到29mm之间微调，通过调整感应器与工件的相对位置和加热参数，满足小范围的尺寸适配需求。绕组的表面没有额外的绝缘涂层，依靠绕组之间的空气间隙和基体的绝缘槽实现匝间绝缘，这种设计的好处是冷却效果更好，不会因为绝缘涂层的存在影响绕组的散热，同时也方便日常使用后的清理，去除表面附着的淬火液残留、氧化皮等杂质，避免杂质积累导致的匝间短路问题。
