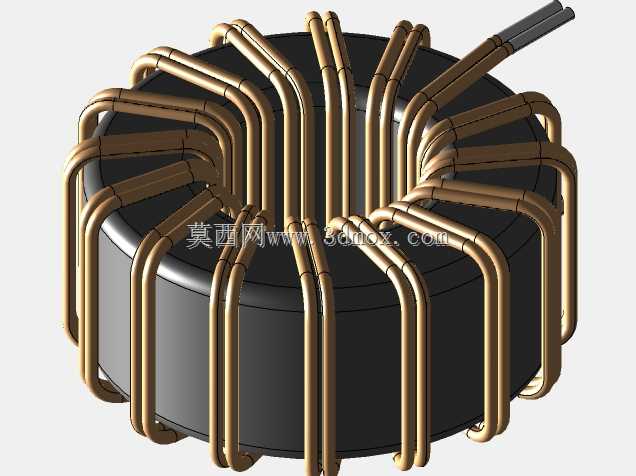

在开关电源、逆变电路、EMI滤波回路的硬件设计环节,磁环类绕线电感的选型与结构适配一直是影响整机性能的关键节点,这款外径27mm的摆线绕制磁环电感,就是针对中小功率电源回路的空间约束、载流需求与滤波特性做的定向结构设计。不同于常规叠层电感、工字电感的磁路结构,环形磁芯的闭合磁路能有效降低漏磁,避免对周边敏感器件造成电磁干扰,这也是很多工业控制板卡、车载电源模块优先选用磁环绕线电感的核心原因。
从实际应用场景来看,这类电感常被布置在AC-DC电源的输入滤波端、DC-DC变换回路的储能节点,或是伺服驱动器、变频控制器的输出侧,用来抑制差模干扰、平滑电流纹波,保障功率回路的稳定运行。设计这款电感时,首先要匹配的就是安装空间的边界约束,27mm的外径尺寸刚好适配多数板载功率器件的排布间距,不会占用过多PCB板面空间,同时磁芯的高度控制也兼顾了薄型化设备的内部堆叠需求,不会和上层结构件、散热片产生装配干涉。
绕线方式上采用了多股摆线分层绕制的结构,不同于单股粗线绕制的硬度过高、绕制应力大的问题,多股并绕的铜线能有效降低高频下的集肤效应损耗,摆线排布的方式让每一圈铜线都能均匀贴合磁环外壁,既避免了绕线交叉带来的层间电容增大问题,也能让线圈的散热面积均匀分布,长时间满负载运行时不会出现局部过热的情况。线圈的出线端做了平直引出处理,预留的引脚长度刚好适配波峰焊、回流焊的板载焊接工艺,不需要二次剪脚就能直接完成SMT或通孔装配,能减少生产环节的加工工序。
磁芯材质的选型上,这类27mm规格的电感通常选用锰锌铁氧体或者 sendust 磁粉芯材质,前者针对低频段的高导磁率特性适合做输入滤波,后者的饱和电流更高,适合做DC-DC回路的储能电感,设计时可以根据实际电路的工作频率、额定电流、饱和压降需求做磁芯参数的匹配调整。线圈的匝间间距经过精准控制,既保证了足够的绝缘距离,避免高压下的匝间击穿,也不会因为间距过大浪费磁环的绕线空间,在有限的磁环周长内实现了最优的电感量与载流能力平衡。
从安装适配的角度看,这款电感的底部为平整的磁环端面,焊接到PCB板后能和板面形成稳定的支撑,不会因为设备运输、运行过程中的振动出现引脚脱焊、本体倾斜的问题。线圈外层的绝缘层做了加厚处理,能耐受常规工业环境下的湿度、粉尘影响,不需要额外增加绝缘护套就能满足安规要求。在结构建模过程中,每一圈铜线的弯曲半径都做了工艺可行性校验,避免出现弯曲半径过小导致铜线绝缘层破损、线径拉伸变细的问题,所有绕线路径都符合自动绕线机的走丝轨迹,设计完成的模型可以直接导入绕线设备的编程系统,不需要二次调整工艺参数就能实现批量生产。
很多硬件工程师在选型时容易忽略电感的结构尺寸对周边器件的影响,这款27mm磁环电感的绕线外径、引脚间距都做了标准化设计,和市面上同规格电感的安装尺寸完全兼容,替换选型时不需要修改PCB板的封装尺寸,能大幅缩短产品的迭代周期。同时线圈的引出线方向做了同向平行处理,不会出现引脚歪斜、间距偏差的问题,自动化贴片生产线的视觉识别系统能快速定位引脚位置,提升生产装配的良率。在EMC测试环节,这种闭合磁路加均匀绕线的结构,能有效抑制电感自身的电磁辐射,减少整机EMC整改时的屏蔽件投入,降低整机的物料成本。
