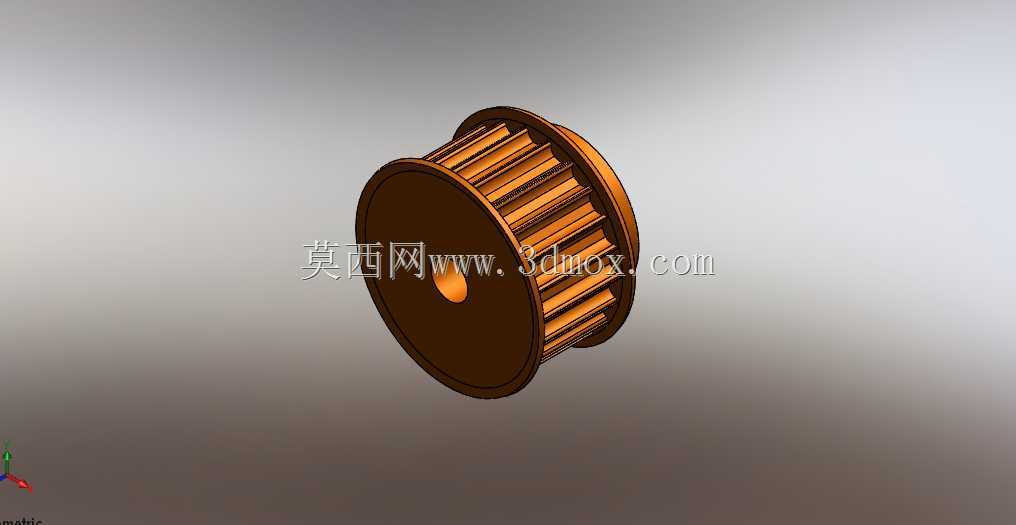

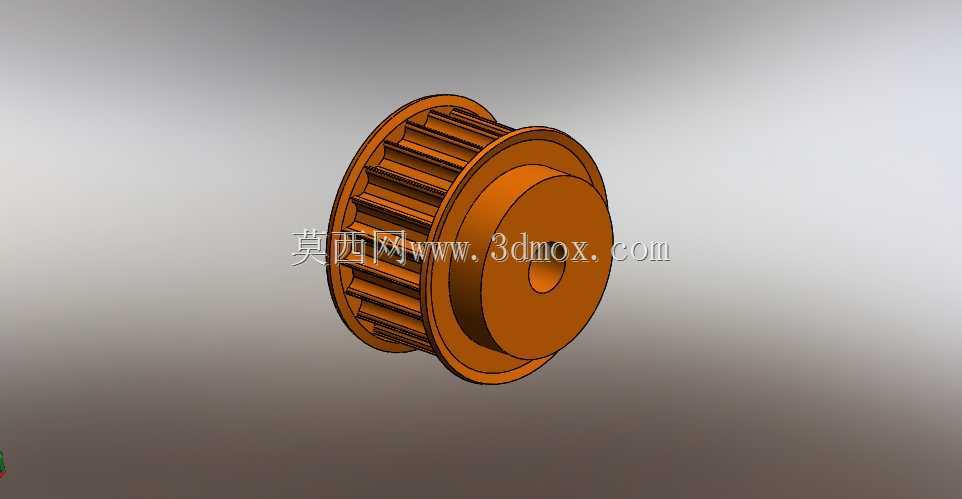

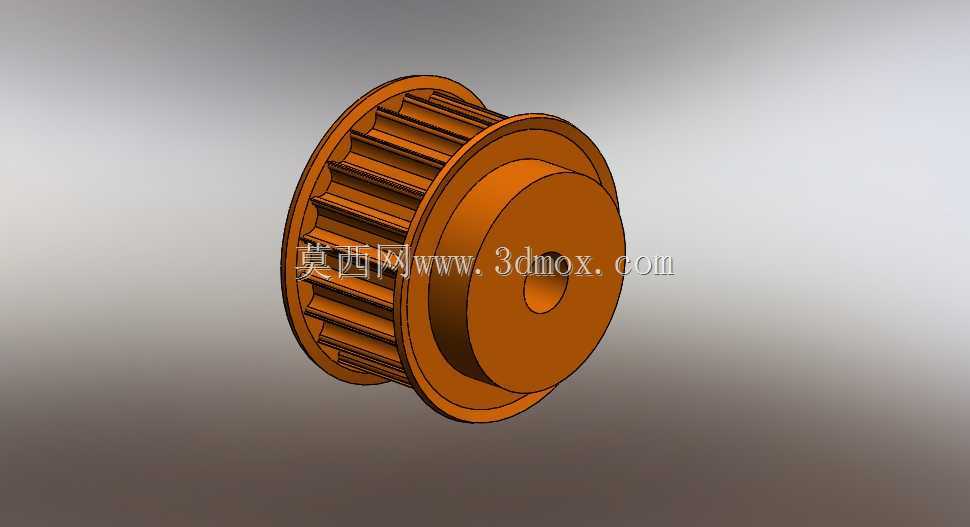

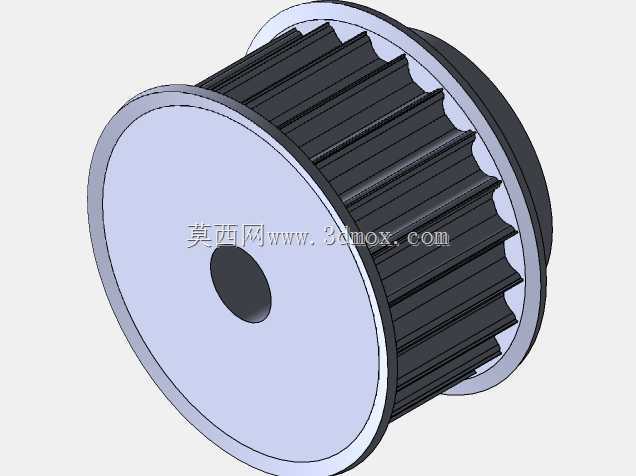

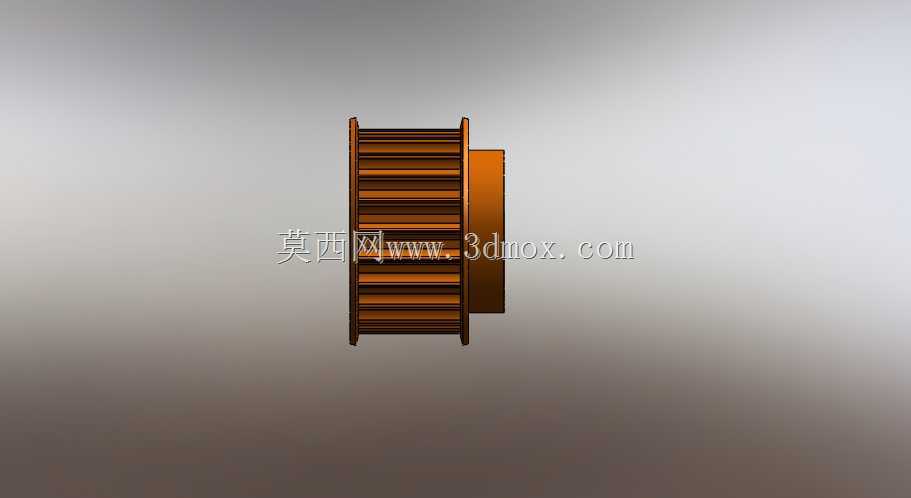

汽车发动机同步传动带轮结构设计

　　在汽车发动机前端轮系的传动布局中，皮带轮是衔接曲轴输出端与各附件动力传递的核心承载部件，本次设计的同步式皮带轮，主要适配小排量乘用车发动机的正时传动或附件驱动场景，区别于普通平带轮的摩擦传动形式，该带轮采用周向等距分布的梯形齿槽结构，可与同步带内侧齿形完全啮合，从根源上避免传动过程中的打滑问题，保证配气相位、水泵驱动、发电机驱动等系统的传动比恒定，不会出现因传动滑移导致的点火正时偏差、附件转速不足等故障。从实际装车的工况边界来看，该带轮的安装基准为中心的通孔，孔位公差需匹配对应曲轴或附件轴的h6级配合要求，装配时通过端面的定位凸台实现轴向限位，凸台外径与安装座的止口间隙控制在0.02-0.05mm区间，避免高速运转时出现径向跳动。

　　带轮的主体外径根据传动比要求匹配对应齿数，本次设计的齿形节距为5mm，总齿数22齿，对应的节圆直径为35.01mm，齿顶圆直径34.2mm，齿根圆直径32.9mm，整体轴向总宽度28mm，其中带齿啮合区域宽度16mm，两侧挡边各突出齿面2mm，挡边外径比齿顶圆大3mm，可防止同步带在运转过程中出现轴向窜动脱带的问题。设计过程中首先需要核算传动载荷，根据发动机额定转速6000rpm、单轮传递最大扭矩12N·m的工况，齿根的弯曲应力、齿面的接触应力均需满足45号钢调质处理后的强度要求，若采用粉末冶金工艺成型则需调整材料密度至6.8g/cm³以上，保证齿部的抗冲击性能。结构上采用辐板式减重设计，轮毂与外圈齿部之间通过6mm厚的辐板连接，

　　相比实心结构可降低32%的转动惯量，减少发动机加速过程中的动力损耗，同时辐板上未开设额外的减重孔，避免高速旋转时产生风噪与应力集中点。齿形的参数设计严格遵循同步带轮的啮合规范，齿槽的齿侧夹角为40°，齿顶圆角R0.3mm，齿根圆角R0.5mm，既保证与同步带啮合时的接触面积足够，又能减少齿部对带体的磨损，延长同步带的使用寿命。安装端的中心孔内设计有1mm宽的键槽，可通过平键传递扭矩，避免带轮与轴之间出现相对转动，键槽的位置度公差控制在0.02mm以内，保证装配后带轮的径向跳动量不超过0.03mm，端面跳动量不超过0.02mm，防止高速运转时出现皮带偏磨、异响等问题。在实际的发动机台架测试场景中，

　　该带轮需要在-40℃到120℃的环境温度区间内稳定工作，因此设计时也考虑了不同温度下的材料膨胀系数匹配，带轮与轴的配合过盈量不会因温度变化出现松脱或抱死的情况。另外，带轮的表面采用氧化发黑处理，提升防锈能力的同时不会增加齿面的厚度公差，保证啮合间隙始终处于合理区间。不同于改装类的轻量化带轮，这款设计优先保证结构强度与传动可靠性，所有的尺寸边界都适配现有成熟发动机的轮系布局，不需要改动周边的张紧轮、惰轮位置即可直接替换安装，维修替换时的适配性更强。在建模过程中，齿形的阵列采用参数化驱动方式，修改齿数、节距参数即可快速生成不同传动比的同系列带轮模型，辐板厚度、轮毂长度等参数也可根据不同的安装空间做对应调整，能够覆盖多数小排量发动机的前端轮系传动需求。
