透明壳体式水位检测传感装置结构

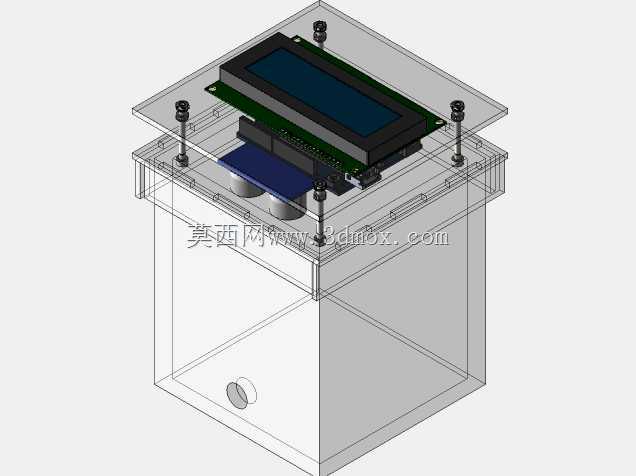

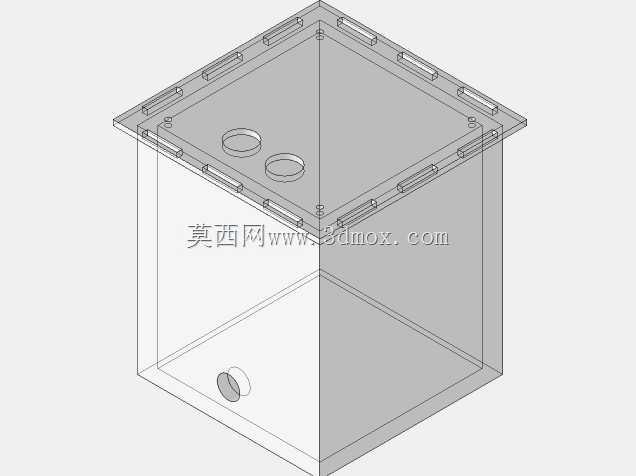

　　这款水位检测装置的结构设计，核心围绕小型储水场景的液位实时监测需求展开，常见于实验室小型供水单元、桌面级水循环设备、小型工业冷却储液槽这类对安装空间有严格限制的场景，区别于传统投入式、浮球式水位检测部件，该结构采用集成化设计思路，将检测、显示、主控模块全部整合在储液腔体顶部，无需额外在储液侧壁开孔安装外置检测部件，大幅降低了储液单元的密封设计难度。从结构布局来看，装置整体分为下部储液腔体与上部电控安装腔两个部分，下部储液腔体采用透明硬质材质制作，侧壁预留有标准管路对接接口，可直接接入循环水路，腔体的边角做了圆弧过渡处理，避免液体残留形成死角，同时透明材质可让运维人员直接目视观察内部液位实际状态，与电子检测数值形成双重校验，

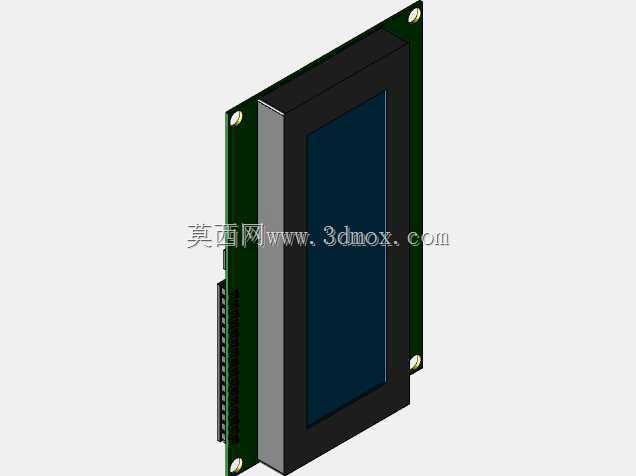

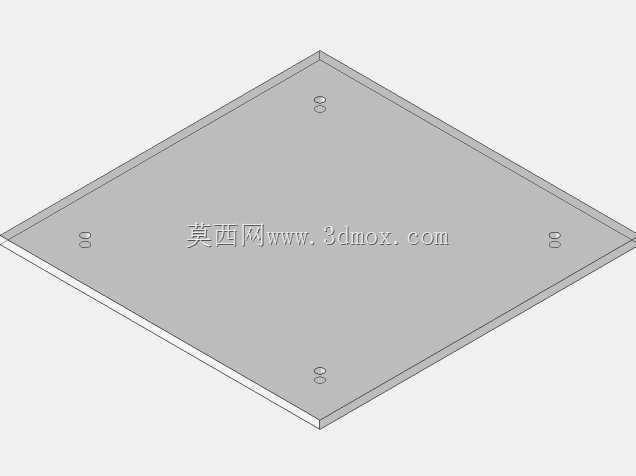

　　避免传感器故障导致的液位误判。上部电控安装腔通过四根等高的支撑铜柱与储液腔体顶部的安装法兰连接，支撑铜柱的长度经过精确计算，既预留了电路板与液面之间的安全绝缘距离，避免液体蒸发凝露导致电路短路，又控制了整体装置的高度尺寸，不会额外占用过多垂直安装空间。安装法兰与储液腔体之间采用嵌入式密封槽设计，装配时放置密封圈即可达到IP65级别的密封效果，可适配多数有少量喷淋、凝露的工业使用环境。上层的电路板采用分层堆叠设计，最上层固定液晶显示模块，显示模块的屏幕正对上方的透明盖板，透明盖板与安装腔上沿齐平，表面做了防刮耐磨处理，无需打开盖板即可直接读取当前水位数值，显示模块下方是主控电路板，集成了信号采集、处理、输出的全部电路，

　　检测探头从主控板向下延伸，穿过安装法兰的密封过孔伸入储液腔体内部，探头的伸入长度根据储液腔体的有效液位高度做了匹配，最低检测点对应腔体的安全低液位，最高检测点对应溢流警戒液位，可实现全量程的连续水位检测。在安装边界设计上，整个装置的外部轮廓为规整的长方体结构，底部安装面为平面，可直接通过螺栓固定在设备台面上，也可通过侧壁的固定卡扣嵌入设备面板安装，外部没有突出的接线、按键部件，所有接线接口都布置在安装腔的后侧，走线方向可根据安装场景选择从后侧或底部出线，适配不同设备的内部走线布局。结构设计过程中充分考虑了装配与维护的便捷性，上层的透明盖板采用卡扣式固定，无需工具即可拆开，更换显示模块或调整电路板参数时不需要拆解整个装置，

　　支撑铜柱与安装法兰之间采用标准螺纹连接，拆解后可单独更换储液腔体或电控模块，降低后期维护的配件成本。针对不同使用场景的适配性，该结构预留了模块扩展空间，主控板上预留了额外的接线端口，可根据需求加装温度检测、水质检测模块，无需重新设计整体结构，仅需更换对应功能的探头即可扩展检测参数，适配更多小型储液场景的监测需求。结构的受力设计也做了针对性优化，安装法兰的厚度根据储液腔体的满液重量做了加强处理，长期满液状态下不会出现法兰变形导致的密封失效问题，支撑铜柱的排布避开了电路板上的发热元件位置，不会影响电路部分的散热，同时透明储液腔体的壁厚经过核算，可承受0.1MPa的内部静压，满足常规常压储液场景的使用强度要求，不会因为水压变化出现腔体开裂的问题。
