CSWA技能考核用机加类异形支座零件

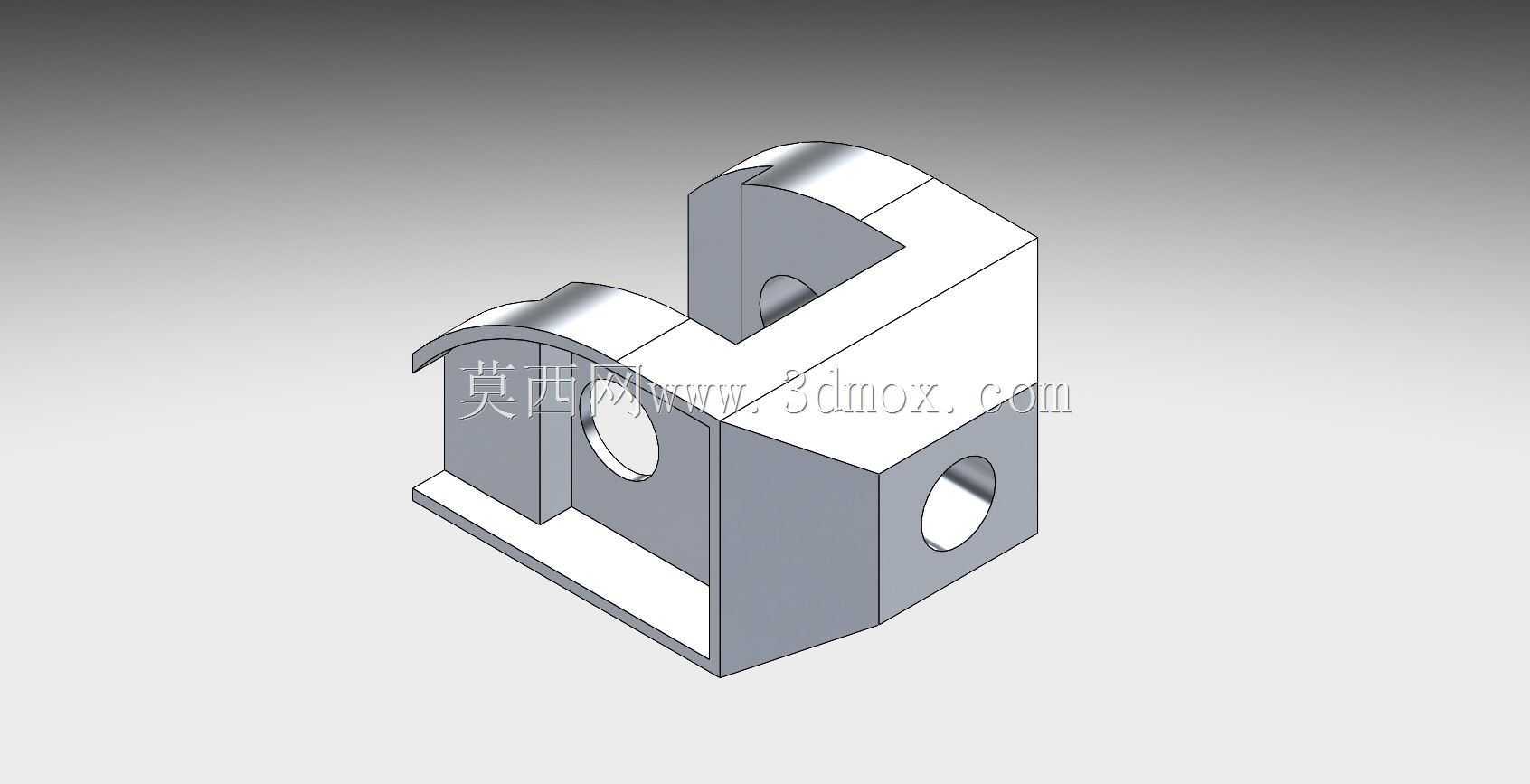

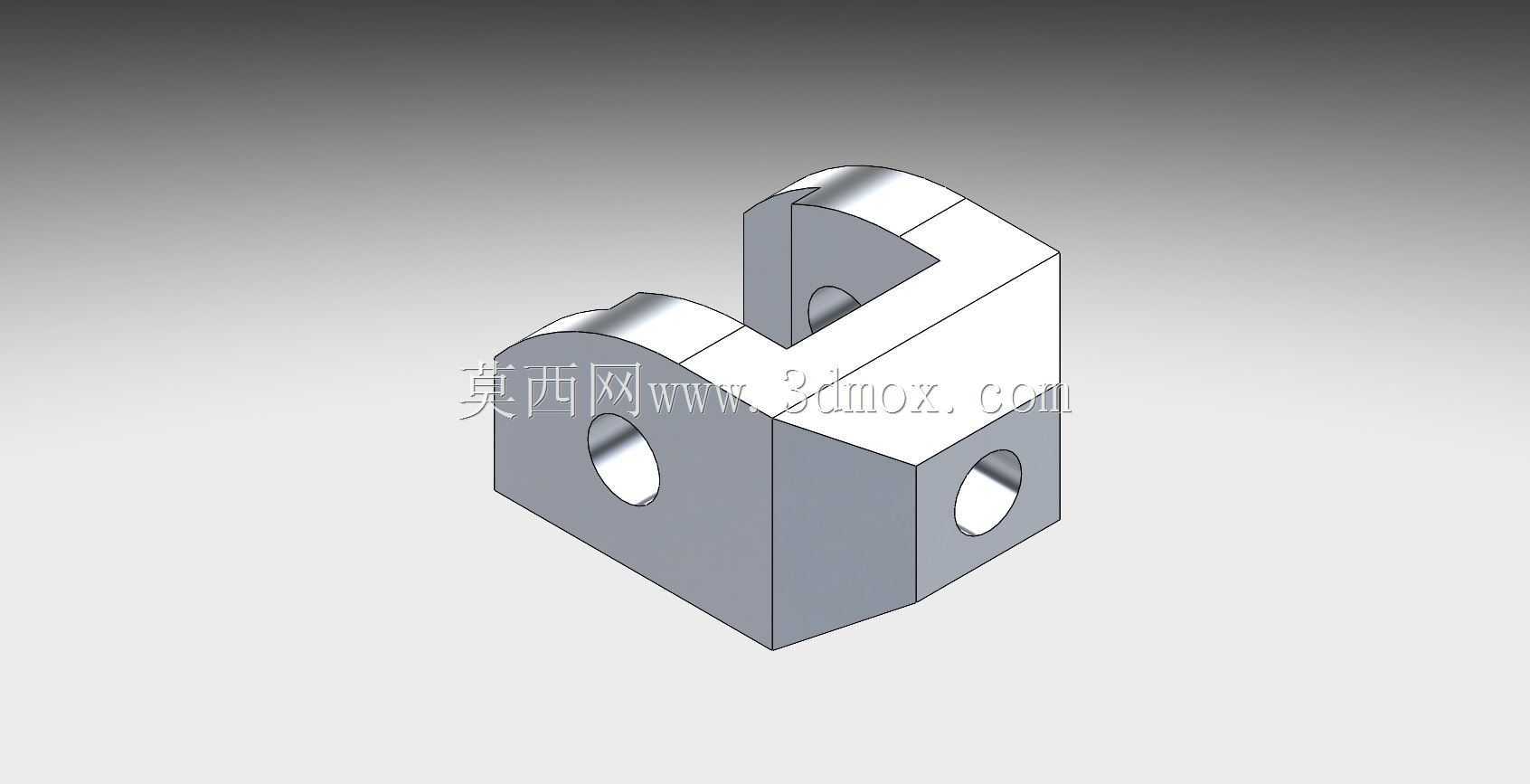

　　这类异形支座零件常见于机床加工配套的工装夹具、小型传动机构的支撑定位场景，日常在自动化生产线的工位定位模块、小型实验设备的承载结构中也能见到同类型结构，核心作用是为相邻的轴类、杆类零件提供稳定的安装支撑，同时通过自身的异形轮廓避让周边运动部件，避免设备运行过程中出现结构干涉。从结构设计逻辑来看，零件整体采用一体化铣削成型的思路，底部设置平整的安装基面，可通过螺栓穿过基面预留的安装孔固定在设备台架或者工装基板上，基面的平面度公差需要控制在0.02mm以内，才能保证安装后整体结构的稳定性，避免支撑部位出现倾斜偏移。零件上部的两个带圆弧过渡的支耳结构，分别开设同轴的通孔，用于穿装销轴或者连接螺栓，实现与被支撑部件的铰接连接，

　　支耳的圆弧过渡设计是为了降低应力集中系数，在承受交变载荷的时候减少开裂风险，这部分的孔位同轴度公差需要控制在0.015mm范围内，否则穿装销轴后会出现卡滞、转动不畅的问题。零件侧立面开设的横向通孔，主要用于安装锁紧螺钉或者定位销，在铰接部件调整到对应角度后实现位置锁定，这个孔的轴线与上部支耳孔的轴线需要保持垂直，垂直度公差控制在0.02mm，才能保证锁紧时的受力均匀，不会出现偏载磨损的情况。在建模过程中，首先需要确定底部安装基面的基准位置，以此为原点搭建整体坐标系，先绘制底部的轮廓草图拉伸形成基体，再通过拉伸切除做出底部的减重槽结构，减重槽的设置既可以降低零件整体重量，也能减少铣削加工时的材料去除量，提升加工效率。

　　之后绘制上部支耳的轮廓，通过拉伸、倒圆角形成支耳的基础外形，再通过异形切除做出支耳之间的避让空间，这个避让空间的尺寸需要匹配被连接件的转动半径，保证部件转动时不会与支座本体产生剐蹭。侧孔的绘制需要先建立垂直于支耳孔轴线的参考基准面，在基准面上绘制孔位草图后拉伸切除成型，最后对所有锐边进行0.5mm的倒角处理，避免加工后锐边割伤装配人员，同时也能减少热处理过程中的应力集中。从安装边界来看，零件整体占用的安装空间较小，底部安装基面的长宽尺寸适配常规的50mm间距安装孔位，上部支耳的高度控制在合理范围内，不会过多占用设备上部的操作空间，适合在空间紧凑的工装机构中使用。这类零件的加工通常采用铝型材或者45号钢作为毛坯，

　　通过数控铣床一次装夹完成大部分面的加工，最后翻面装夹加工侧孔，加工过程中需要重点关注支耳孔的同轴度以及侧孔的垂直度，这两个形位公差直接影响后续装配的顺畅度和使用过程中的结构寿命。在实际选型使用时，需要根据被支撑部件的重量、载荷类型调整零件的壁厚以及孔位的直径，如果承受的冲击载荷较大，可以将零件材料更换为40Cr并进行调质处理，提升整体的结构强度；如果是用于轻量化的实验设备场景，采用6061铝合金加工并做阳极氧化处理即可满足使用需求，同时还能降低整体结构重量。
