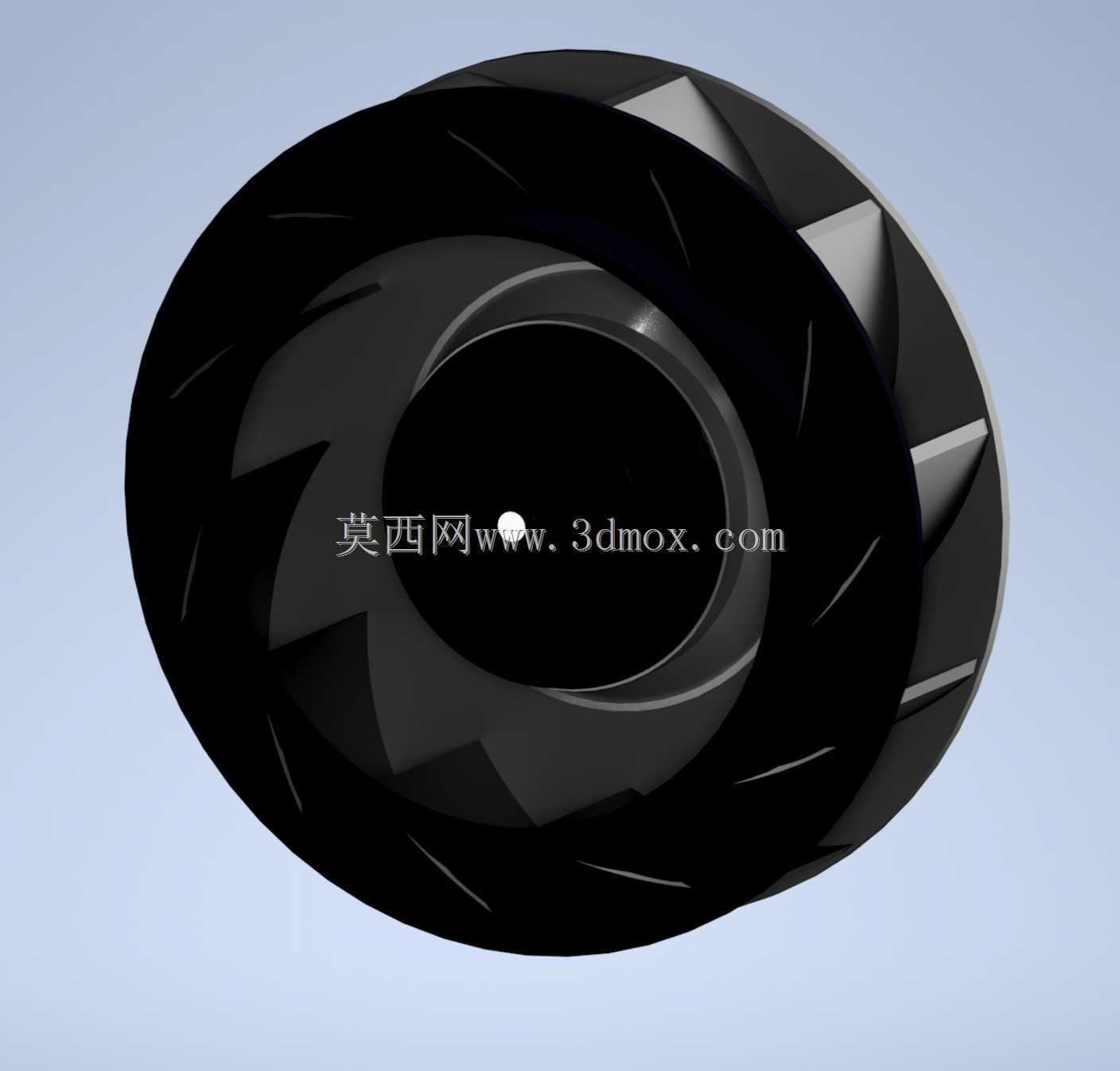

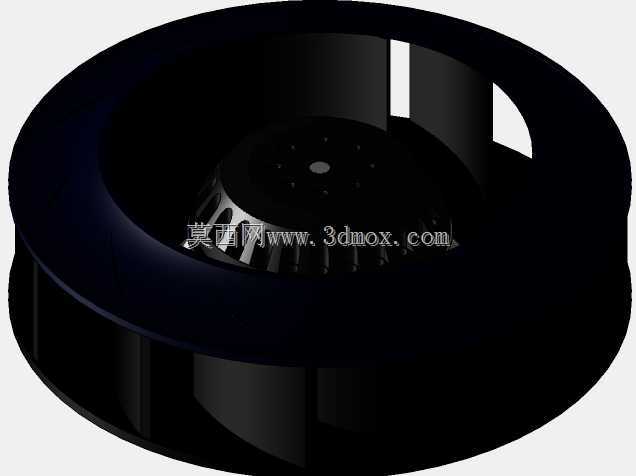

直径222mm径向鼓风机叶轮结构设计

　　在工业通风、设备散热、小型送风系统的实际选型与结构设计工作中，径向鼓风机的核心做功部件叶轮的结构合理性，直接决定整套送风单元的风压输出效率、运行稳定性与安装适配性。这款直径222mm的径向鼓风部件，首先从安装边界上做了明确的尺寸约束，222mm的外径尺寸适配多数中小型设备的内置风道安装位，不需要对原有设备的腔体结构做大规模改造，就能直接嵌入到电子设备散热机柜、小型工业除尘工位、实验室通风管路、小型物料气力输送终端等场景中使用。从实际功能逻辑来看，径向鼓风结构的核心优势在于气流沿叶轮径向甩出，能够在较小的轴向安装空间内输出相对更高的静压，对比同尺寸的轴流风轮，它更适合应用在风道存在一定阻力、需要克服管路压损的送风场景，

　　比如设备内部密闭空间的定向散热、生产工位的局部吹尘、小型燃烧设备的送风助燃等工况，都能依靠径向出风的特性保证送风压力稳定，不会因为风道存在弯折或者过滤层遮挡就出现风量骤降的问题。在结构设计思路上，这款叶轮采用了后向式曲面叶片的排布逻辑，叶片沿轮毂周向均匀分布，每一片叶片的曲面弧度都经过气流走向的适配调整，叶轮旋转时，气流从中心进风区域进入叶片流道，顺着叶片曲面沿径向加速甩出，能够有效降低气流在流道内的紊流损耗，减少运行过程中的气动噪音，同时叶片与轮毂、轮盖的连接位置做了圆弧过渡处理，既避免了应力集中导致的高速旋转下结构开裂问题，也能减少气流在连接位置的涡流产生，提升整体的气动效率。从安装适配的角度考量，

　　叶轮中心的轴孔位置做了标准化的配合尺寸设计，能够匹配常规功率的驱动电机输出轴，不需要额外定制转接轴套就能完成装配，叶轮整体的轴向厚度控制在紧凑范围内，对于安装空间的轴向尺寸要求较低，适合在空间局促的设备内部完成布置。在实际工程应用中，这类尺寸的径向鼓风部件经常被用在小型工业设备的集成散热单元里，比如激光雕刻设备的光路腔体散热、小型焊接工位的烟尘抽吸送风、电子控制柜的内部循环通风，甚至部分小型新风系统的末端增压单元也会选用同规格的径向叶轮，因为它的风压特性刚好匹配这类场景短距离、带一定阻力的送风需求，不需要选用更大功率的高压风机就能满足使用要求，能够有效控制整套设备的成本与运行功耗。设计过程中还需要考虑叶轮的动平衡特性，

　　这款叶轮的叶片排布采用等角度均分的方式，整体结构对称，在完成基础建模后只需要做少量的动平衡配重调整，就能满足高速旋转下的运行平稳性要求，减少运行过程中的振动传递，降低与之连接的电机轴承的磨损速度，延长整套鼓风单元的使用寿命。另外，叶轮的进风侧采用了中心收敛式的流道设计，能够引导气流更顺畅地进入叶片流道，减少进风位置的气流扰动，对比直口式的进风结构，这种收敛式设计能够提升约8%左右的进风效率，在相同转速下能够输出更高的风量。在外形结构上，叶轮的轮缘位置做了加厚处理，能够提升叶轮高速旋转时的结构强度，避免因为长期离心力作用出现轮缘变形的问题，叶片的边缘做了倒角处理，既可以减少装配过程中对操作人员的划伤风险，也能降低叶片边缘切割气流产生的高频噪音。对于结构设计从业者来说，这类径向鼓风叶轮的建模核心在于叶片曲面的参数化构建，需要根据目标风压、风量参数确定叶片的入口角、出口角以及曲面曲率，同时要兼顾结构强度与安装尺寸的约束，不能单纯追求气动效率而忽略实际装配的可行性，这款222mm直径的叶轮在尺寸与性能的平衡上做了较好的适配，既不会因为尺寸过大占用过多安装空间，也不会因为尺寸过小导致输出风压无法满足常规场景的使用需求，在小型送风系统的选型与二次开发中具备较高的参考价值，设计人员可以根据实际使用的转速需求、输送介质特性，对叶片厚度、轴孔配合尺寸做针对性调整，就能快速适配不同的应用场景，缩短产品开发的周期。
